Eplan自定义符号

Eplan自定义符号_第1页
1/9
Eplan自定义符号_第2页
2/9
Eplan自定义符号_第3页
3/9

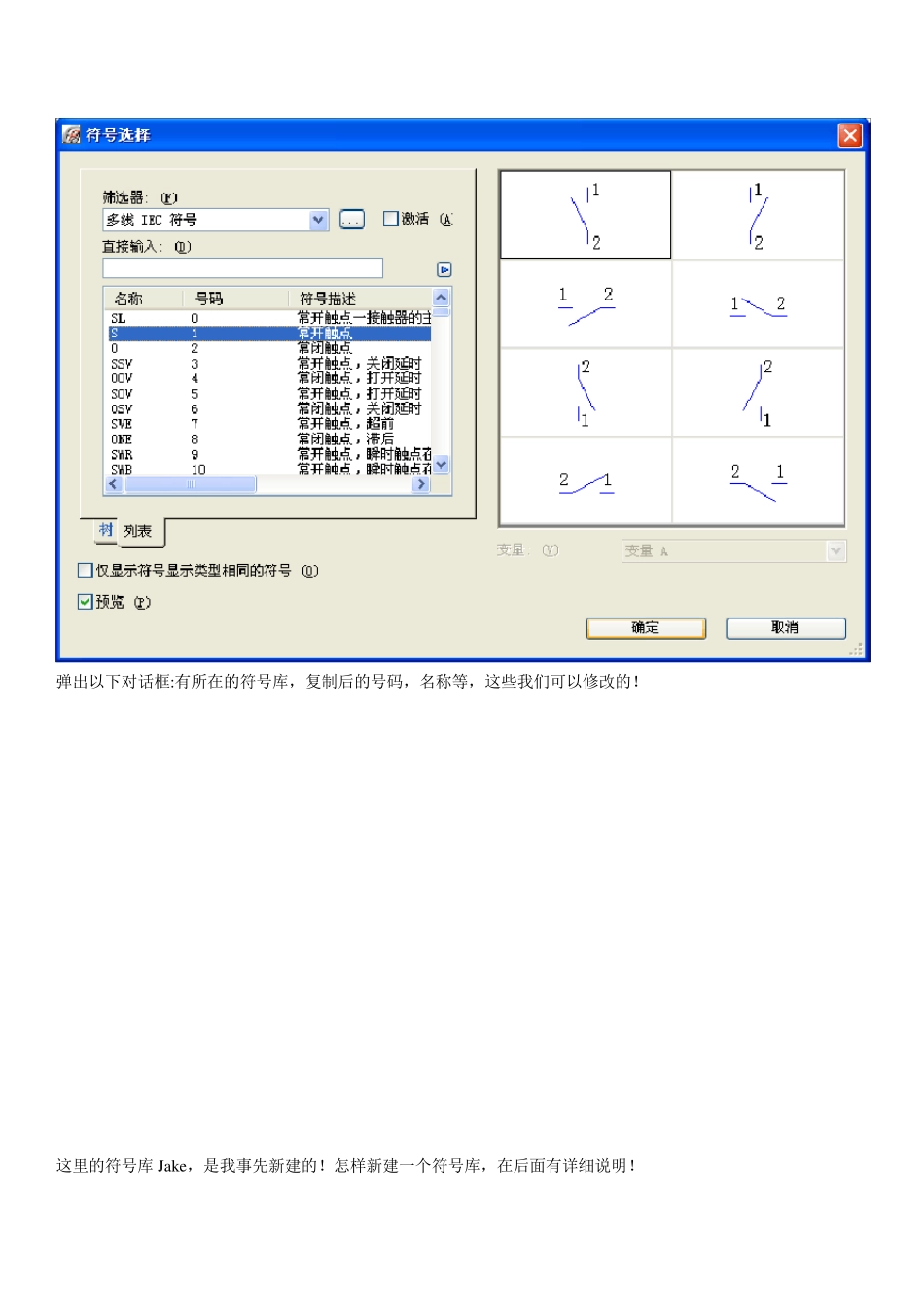

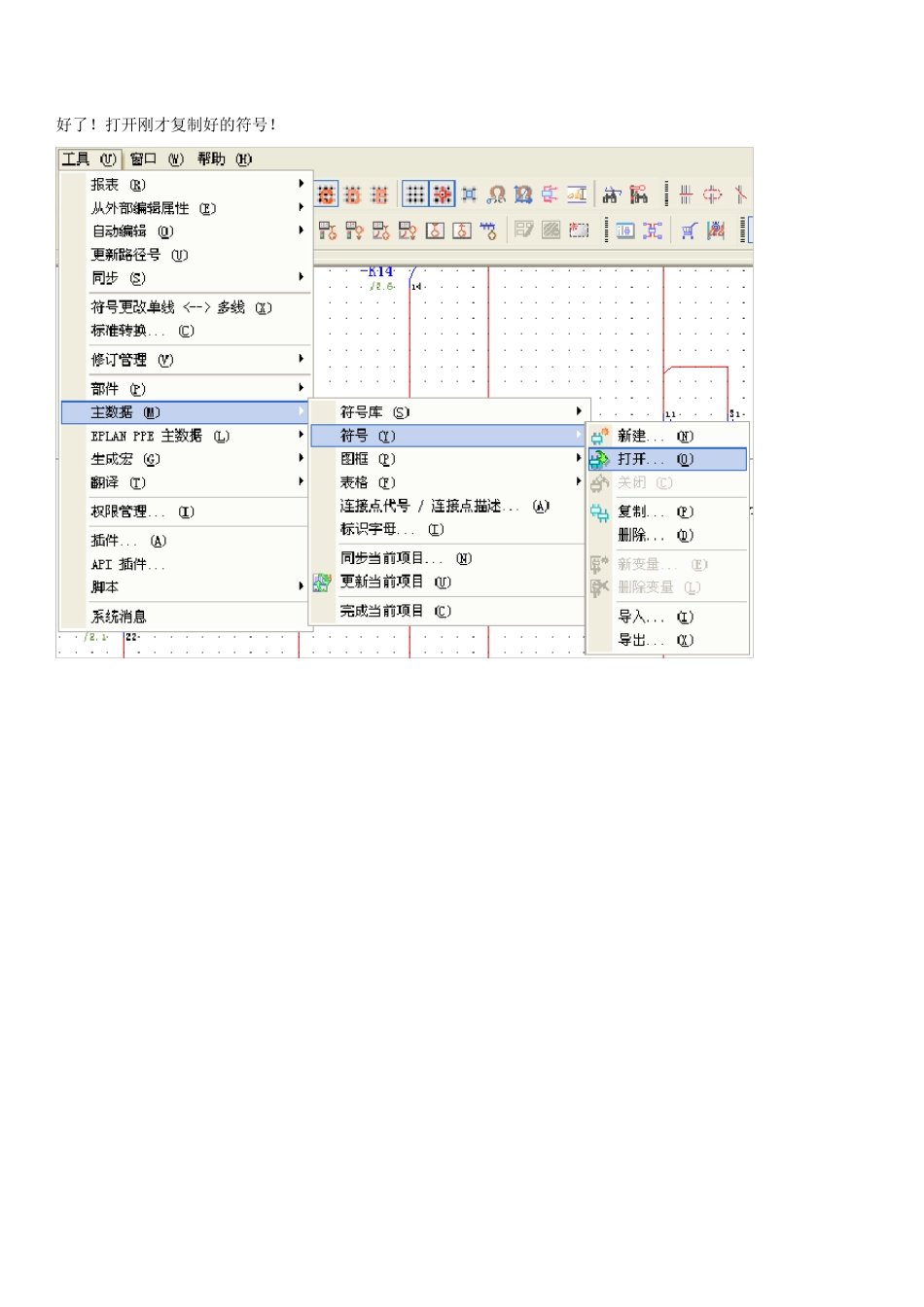

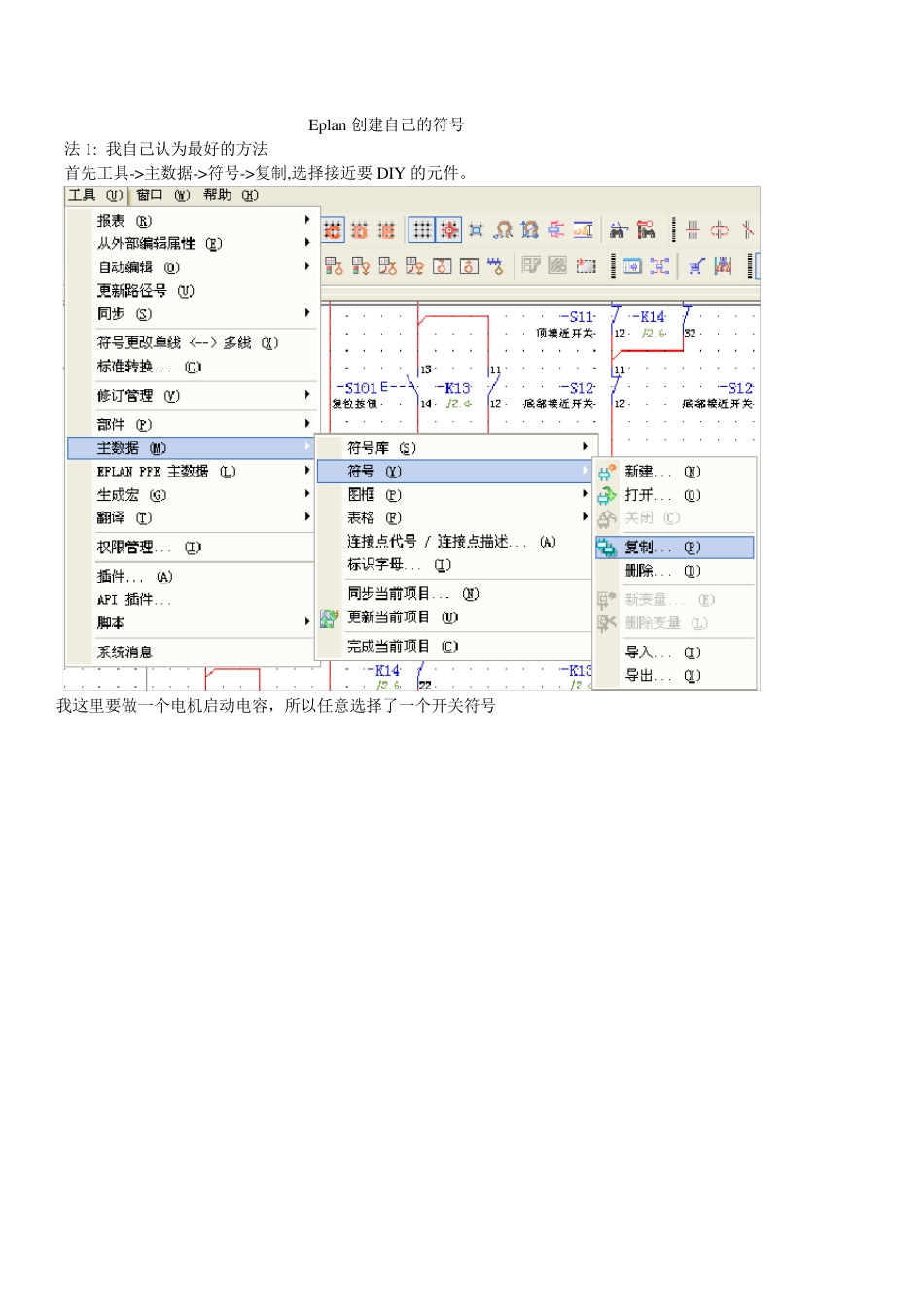

Ep lan 创建自己的符号 法1: 我自己认为最好的方法 首先工具->主数据->符号->复制,选择接近要DIY 的元件。 我这里要做一个电机启动电容,所以任意选择了一个开关符号 弹出以下对话框:有所在的符号库,复制后的号码,名称等,这些我们可以修改的! 这里的符号库Jake,是我事先新建的!怎样新建一个符号库,在后面有详细说明! 好了!打开刚才复制好的符号! 好了!注意这里要找到CC,必须在我们这个项目里添加刚才建立的数据库!方法如下! 选项->设置->管理->符号库,在右边的符号库里面,选择符号库,这里的标准变量建议选择默认,不要选择其它,否则就会省去一下变量的符号. 好了,进入了符号编辑,我们就可以随意的使用编辑工具画图啦!说明一下: 带电气链接的在这里 没有电气链接的线在这里 这里是选择栅格的地方,A 到E,密到疏,我习惯用A 这里的工具大家要熟识一下哦! 编辑好了一个变量后,在视图里,视图->符号变量,可以看到其它的变量 每个变量都修改好了,就关闭符号编辑,弹出对话框如下: 提示更新数据库!按是就可以啦! 如果,没有提示的话,就关闭项目,然后重新打开就可以啦! 插入刚才做好的符号!效果如下! 大功告成! 关于建立自己的数据库!!!! 建立自己的数据库,工具-> 主数据-> 符号库-> 新建 这里是复制部件的方法! 点工具-部件-管理-找到相应的分项创建,创建的元件必须包含功能模版,否则不能创建成功,点功能模板,下放设备选择右,点新建,选择一个功能,在连接点定义里输入显示设备的连接点,格式是1¶2,你可以参考里面现有的设备来创建,如需书籍把邮箱告诉我!下面是我自己创建的LIGHT-JAKE元件!
