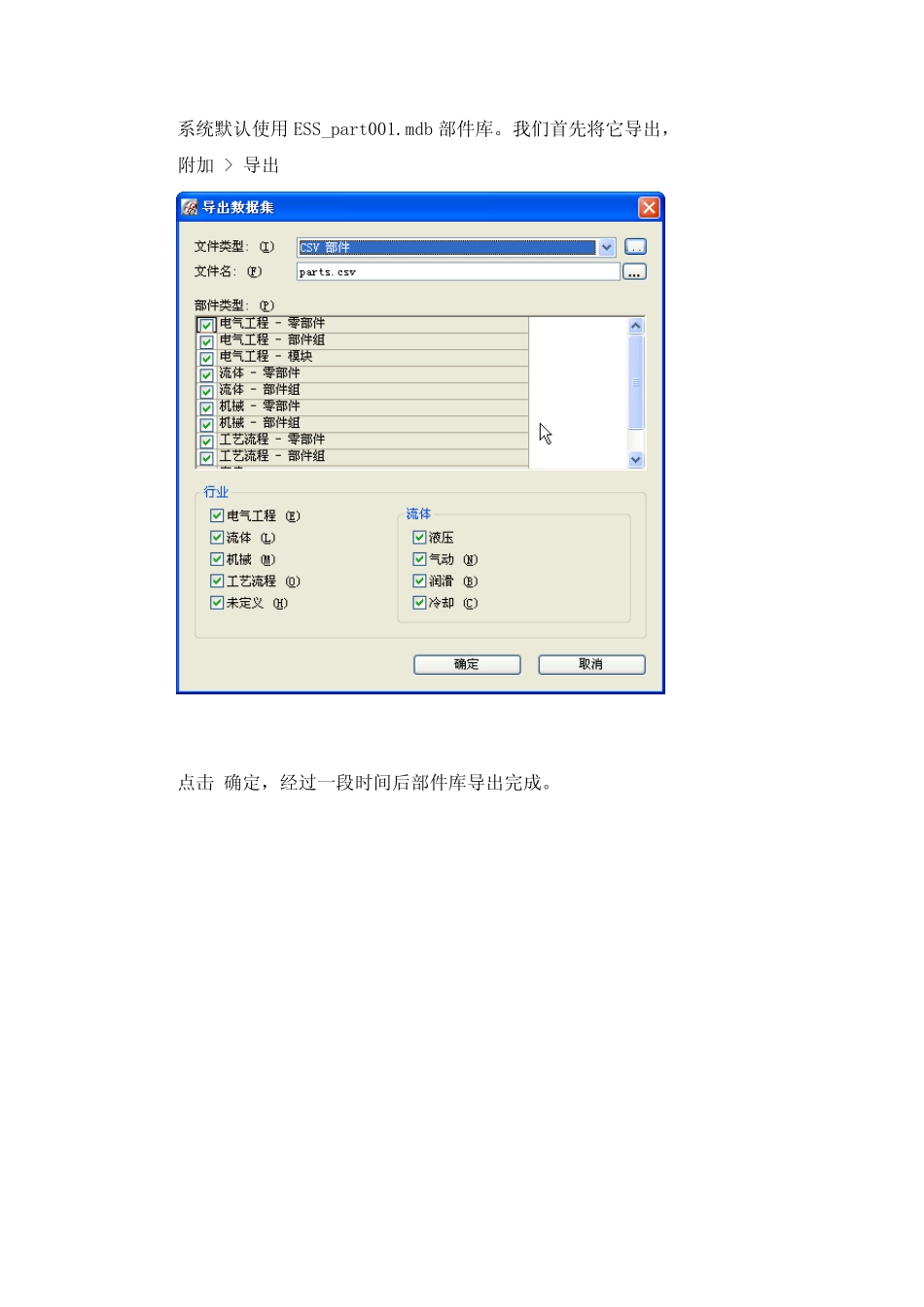

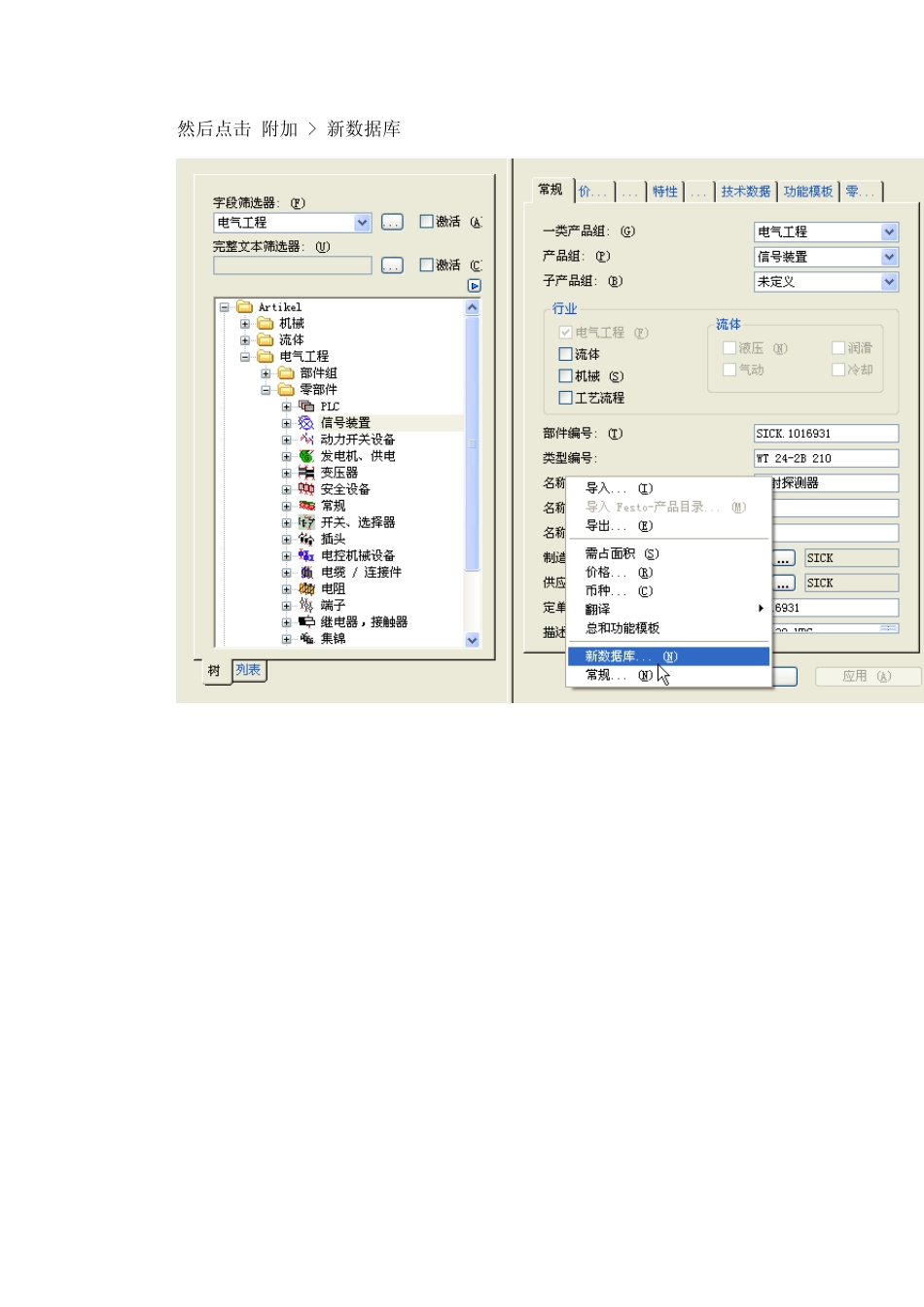

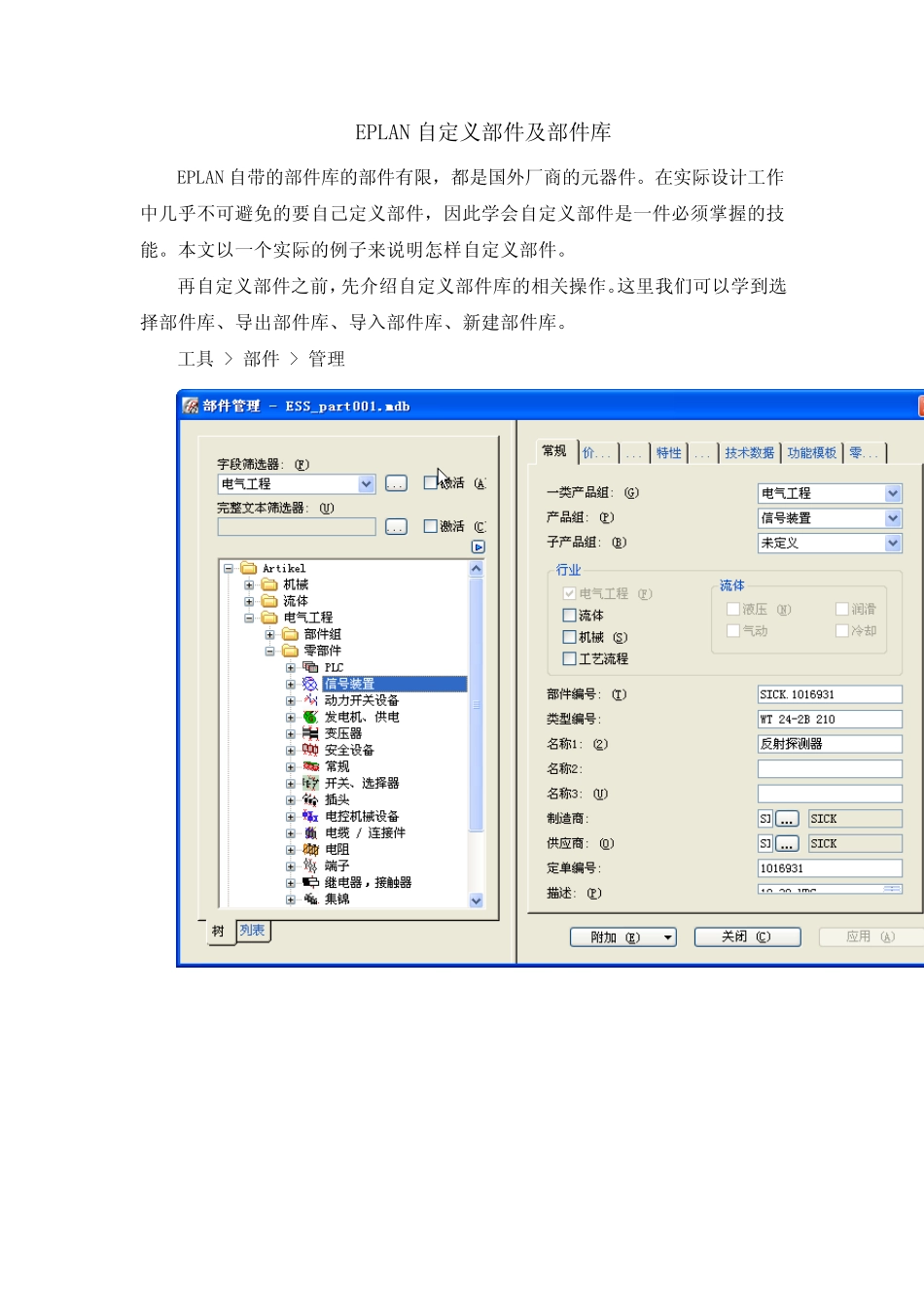

EPLAN 自定义部件及部件库 EPLAN 自带的部件库的部件有限，都是国外厂商的元器件。在实际设计工作中几乎不可避免的要自己定义部件，因此学会自定义部件是一件必须掌握的技能。本文以一个实际的例子来说明怎样自定义部件。 再自定义部件之前，先介绍自定义部件库的相关操作。这里我们可以学到选择部件库、导出部件库、导入部件库、新建部件库。 工具 > 部件 > 管理 系统默认使用ESS_part001.mdb 部件库。我们首先将它导出， 附加 > 导出 点击 确定，经过一段时间后部件库导出完成。 然后点击 附加 > 新数据库 新建一个数据库，这里我们叫做demo.mdb 在我们将先前导出的ESS_part001.mdb 导入到我们新建的这个数据库中来 这是一个新的数据库其中什么都没有。 现 附加 > 导入 出现 按照刚才导出的文件类型和文件名设置好后点击 确定 导入进行中…… 完成后，我们自定义的部件库 demo.mdb 就有了和 ESS_part001.mdb 一样的结构和内容了。我们在此基础上自定义我们的部件。 我们以在动力开关设备中建立一个 ABB 的两级断路器为例，来说明怎样自定义部件。首先当然是收集资料，收集资料的过程略去不表。 型号：S802S-D80 断路器，2 极，额定电流 80A，短路容量 50KA，额定电压400－690V 交流等等。 选择 动力开关设备 > 右键弹出菜单 > 新建 出现一个空白页面，将数据图示填入 常规选项卡 安装数据选项卡 技术数据选项卡 最关键的功能模板选项卡 零部件选项卡 这么多的选项卡中最重要的是两个：常规和功能模板选项卡。定义了常规选项卡后，基本就能生成部件清单报表了。常见的设计方式是绘制原理图，然后选型，再生成各种报表。如果采用这种方式定义了常规选项卡就可以了。这样一种方式在 EPLAN 里叫面向图形的设计方式，国内绝大多数设计采用这种方式。另一种方式叫面向对象的设计方式，可以插入设备或直接从导航器中拖拽设备到原理图，这样选型的过程就没有了。而且可以先做柜内布局，看安装板能不能够容纳得下如此多的器件，是否需要更多的安装柜，再根据布局情况做原理图，当然这对设计人员的要求很高。为了也支持这方式就还需要定义功能模板。种例如我们定义的这个断路器在功能模板中点击，新建一行，然后如图填写 在功能定义中选择 只有进行了功能定义才能实现面向对象设计，即通过插入设备来插入原理图符号。至于安装数据选项卡中的内容，用于做面板布局时提供尺寸等等，这里就不...
