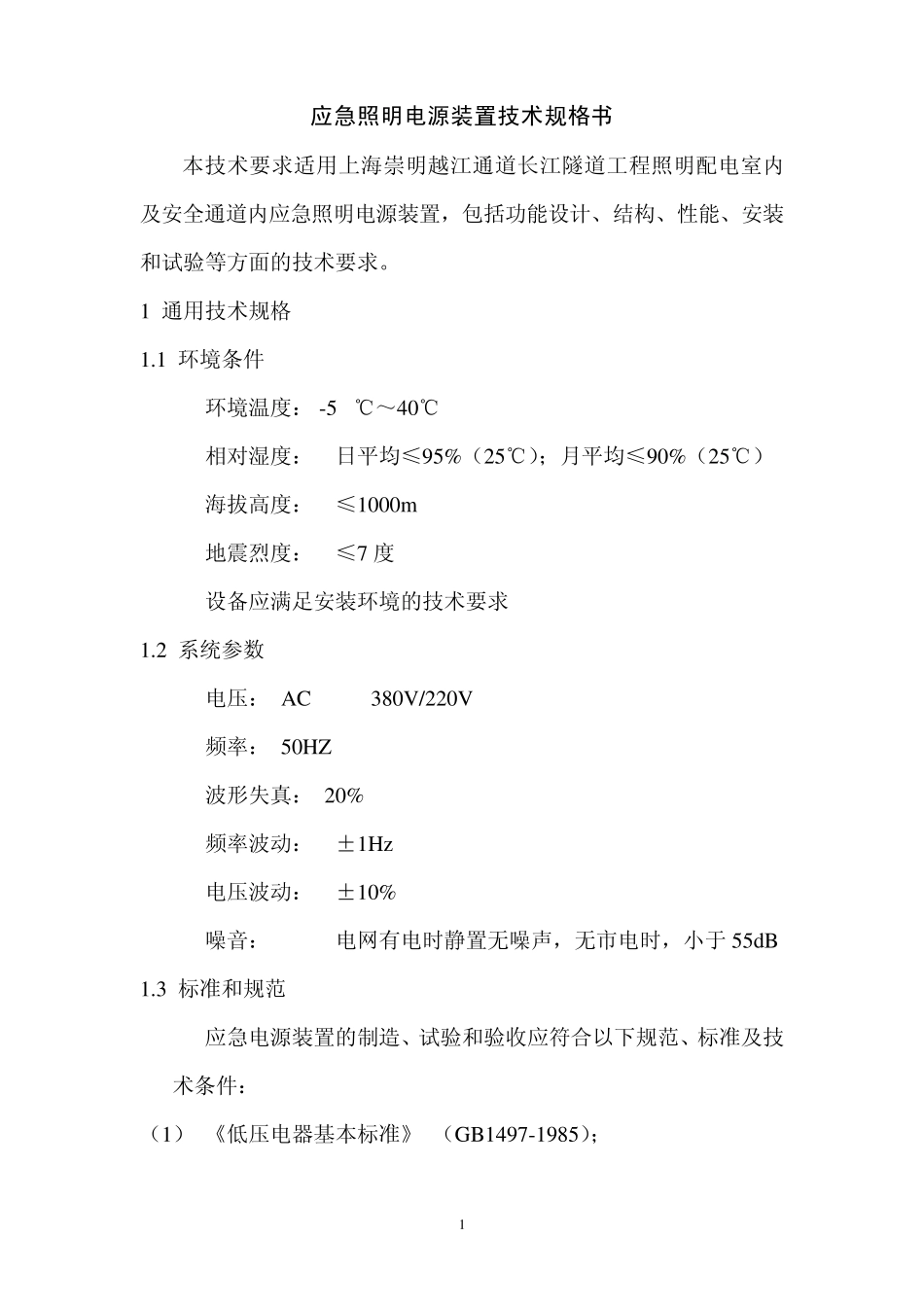

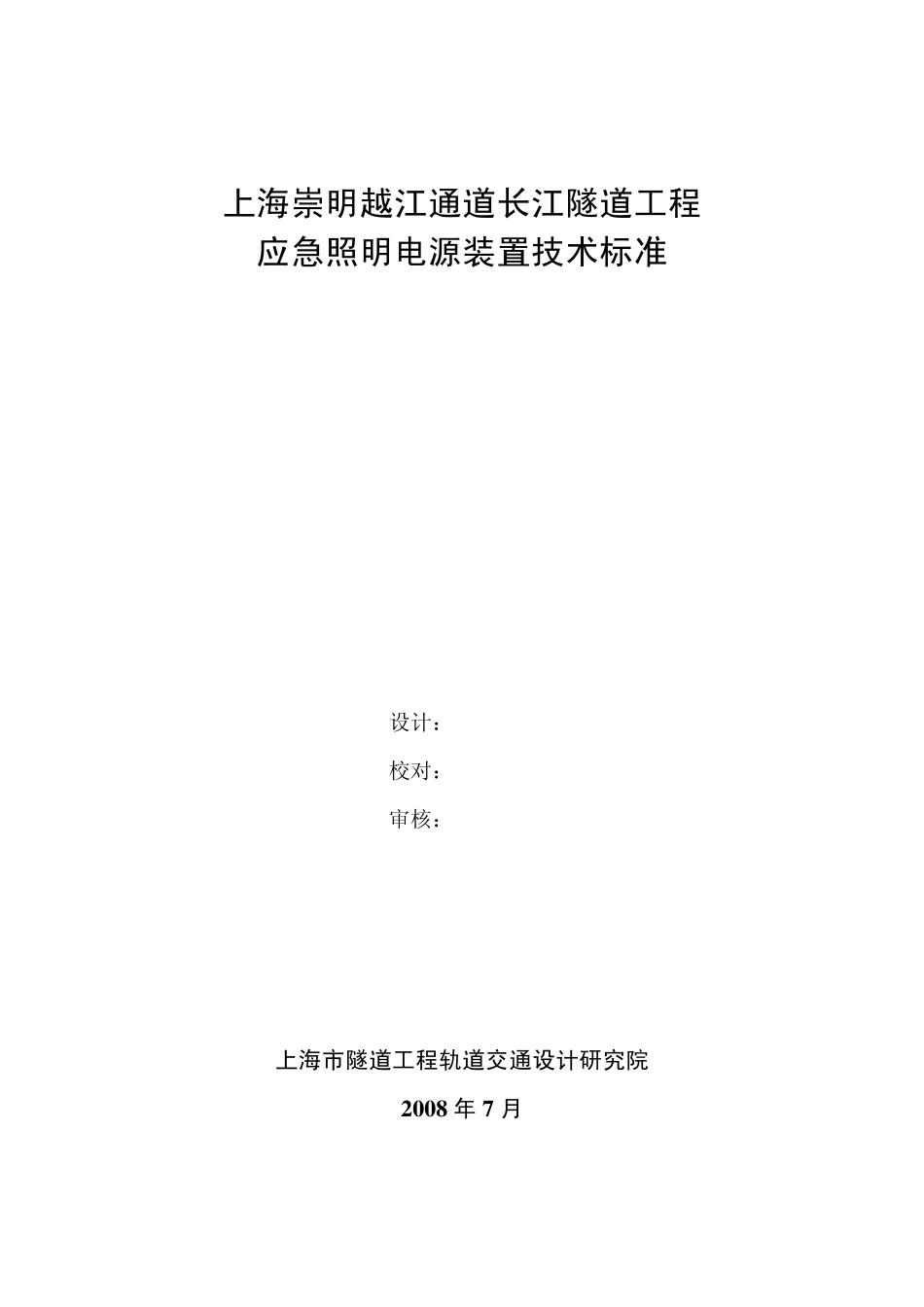

上海崇明越江通道长江隧道工程 应急照明电源装置技术标准 设计： 校对： 审核： 上海市隧道工程轨道交通设计研究院 2 0 0 8 年 7 月 1应急照明电源装置技术规格书 本技术要求适用上海崇明越江通道长江隧道工程照明配电室内及安全通道内应急照明电源装置，包括功能设计、结构、性能、安装和试验等方面的技术要求。 1 通用技术规格 1.1 环境条件 环境温度： -5 ℃～40℃ 相对湿度： 日平均≤95%（25℃）；月平均≤90%（25℃） 海拔高度： ≤1000m 地震烈度： ≤7 度 设备应满足安装环境的技术要求 1.2 系统参数 电压： AC 380V/220V 频率： 50HZ 波形失真： 20% 频率波动： ±1Hz 电压波动： ±10% 噪音： 电网有电时静置无噪声，无市电时，小于 55dB 1.3 标准和规范 应急电源装置的制造、试验和验收应符合以下规范、标准及技术条件： （1） 《低压电器基本标准》 （GB1497-1985）； 2（2） 《消防应急灯具》 （GB17945-2000）； （3） 《建筑电气工程施工质量验收规范》 （GB50303-2002）； (4) 《电器装置安装工程 蓄电池施工及验收规范》（GB50172-1992）； （5） 《阀控式密封铅酸蓄电池订货技术条件》（DL/T637-1997）； （6） 《低压电器外壳防护等级》 （GB4942.4-93）； （7） 《低压成套开关设备》（GB7251.1-97）； （8） 《电气装置安装工程盘、柜及二次回路接线施工及验收规范》（GBJ50171-92）。 （9） 《三相应急电源》（Q/2 QCK005-2001） （10） 《电子测量仪器电磁兼容性试验规范 传导干扰试验（D 系列）》（GB6833.9-87） 1.4 应急照明电源装置容量及数量 序号 名称 容量kW 台数 安装位置 1 应急照明电源装置 75 2 盾构井照明配电室内 2 应急照明电源装置 37 12 安全通道内 2 基本要求 2.1 应急电源装置（EPS）为户内成套设备。要求投标货物满足环境条件和技术参数及指标、技术先进、生产工艺成熟可靠、结构合理、便于安装和维护，装置内所有元器件和材料应具有阻燃或不燃特性。 2.2 装置构成：主要由交流进线回路、双电源自切回路、隔离变压器、整流/充电装置、蓄电池组、逆变器、自动监控系统等组成。 2.3 采用柜式结构，照明配电室内设备外壳防护等级不低于 IP40；安全通道内设备外壳防护等级不低于 IP54。 32.4 柜内开关采用NC100LS、NS 型或S 型等同等级塑壳断路器、接触器选用A 型或LC 同等级交流接触器。 ...
