EqualLogic用户简明手册

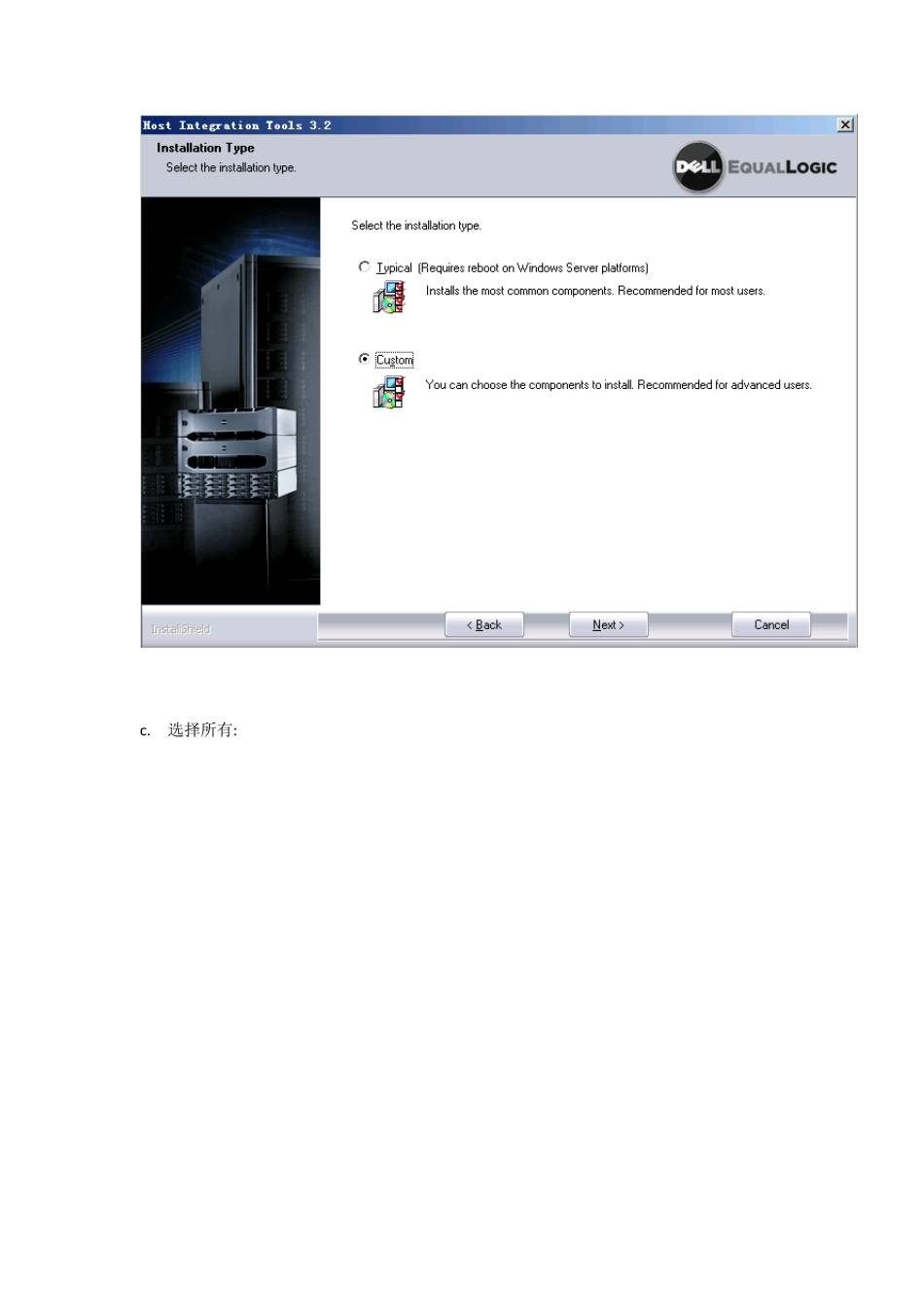

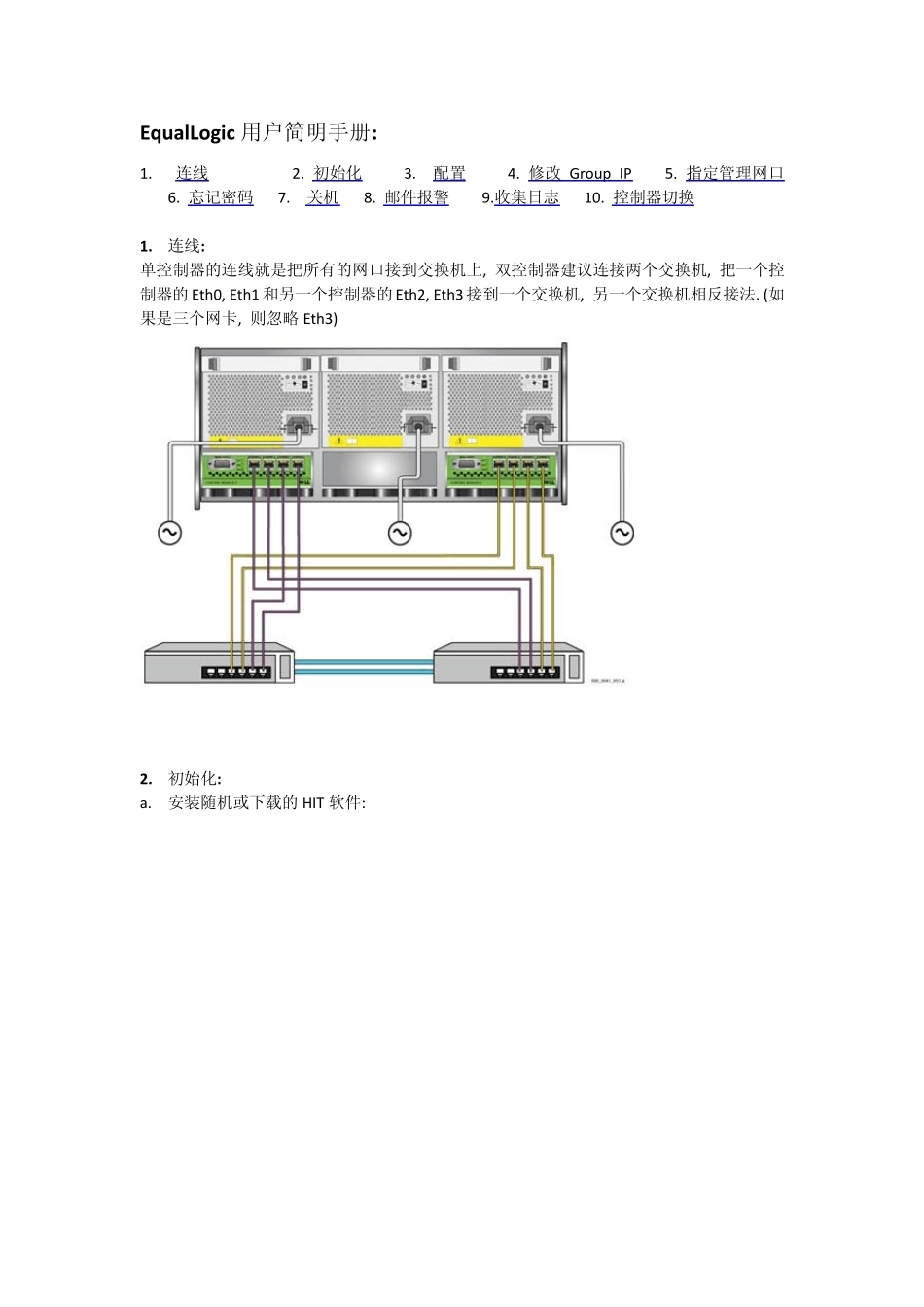

EqualLogic 用户简明手册: 1. 连线 2. 初始化 3. 配置 4. 修改Grou p IP 5. 指定管理网口 6. 忘记密码 7. 关机 8. 邮件报警 9.收集日志 10. 控制器切换 1. 连线: 单控制器的连线就是把所有的网口接到交换机上, 双控制器建议连接两个交换机, 把一个控制器的Eth0, Eth1 和另一个控制器的Eth2, Eth3 接到一个交换机, 另一个交换机相反接法. (如果是三个网卡, 则忽略 Eth3) 2. 初始化: a. 安装随机或下载的HIT 软件: b . 选择自定义安装: c . 选择所有: d . 点击完成 e. 系统提示重新启动, 完成后如图示: f. 提示找到存储: g. 输入Member 信息 h. 输入Grou p 信息: 3. 配置: (创建一个 Volu me 给一台服务器访问) a. 通过 IE 访问 Grou p IP: b. 选择创建Volu me c. 输入Volume 名字 d. 选择Volume 大小以及策略: e . 配置主机访问: f. 启用所有网口: g. 添加Grou p IP 为iSCSI Target: h. Targets 属性: 其中VSS-Controller 可以通过以下界面限制访问: i. Logon: j. 运行Remote Setup Wizard 之Config MPIO: k. 选择MPIO 配置,Max sessions per volume slice 为1-4, 建议为单个 Member 网口数量, Per entire volume 为1-12, 建议为所有 Member 网口数量 l. 完成后重新启动服务器, 检查 sessions: m. 检查MPIO s es s ions , 看到4 个 member IP 都在使用: 4. 修改Grou p IP: 原则: 任何时间点至少有一个网卡和 Grou p IP 相同网段 a. 查看原有Grou p IP: b. 查看 Member IP: c. 修改网卡IP: 任选一块网卡, 选Modify IP settings: d. 修改IP 为另一个网段, 如 172.168.0.201 e. 修改默认网关: f. 修改Grou p IP 地址: (注意要点右上角的绿色磁盘按钮保存) g. 提示保存, 点确定后自动以新的 Grou p IP 登录: h. 修改其他网卡 IP: 5. 指定管理网口: a. 选择 eth3 右键选 Modify IP settings: b. 勾选’Restrict to management access’ (注意: 只有 eth3 才有这个选项) ,并修改为其他网段(把管理网络和 iSCSI 数据网络分开) c. 在 Group Configuration 下的 Advanced 菜单点击 Configure management netw ork: d. 勾选’Enable dedicated management netw ork’, 并配置 Group 管理 IP, 即可. e. 这样Gro...
