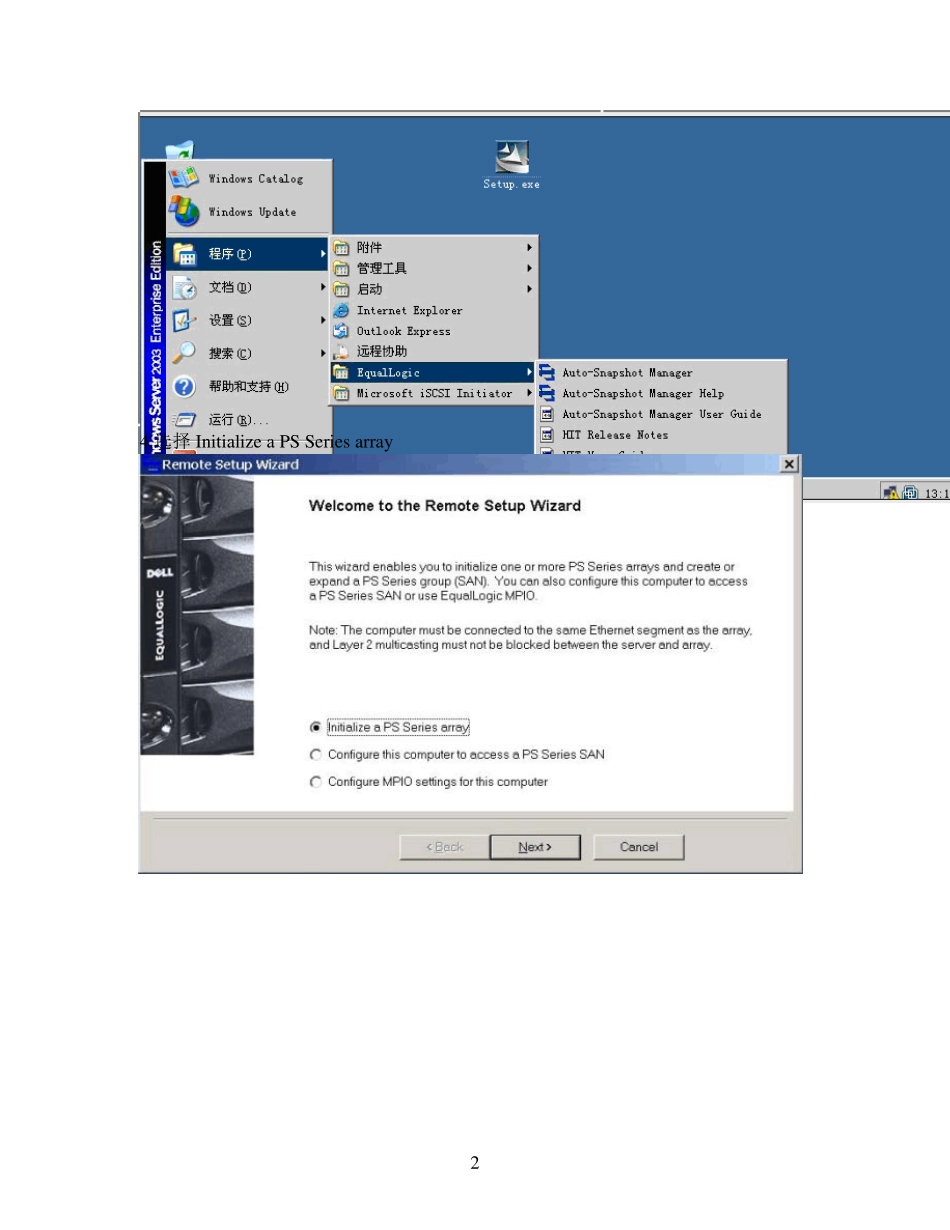

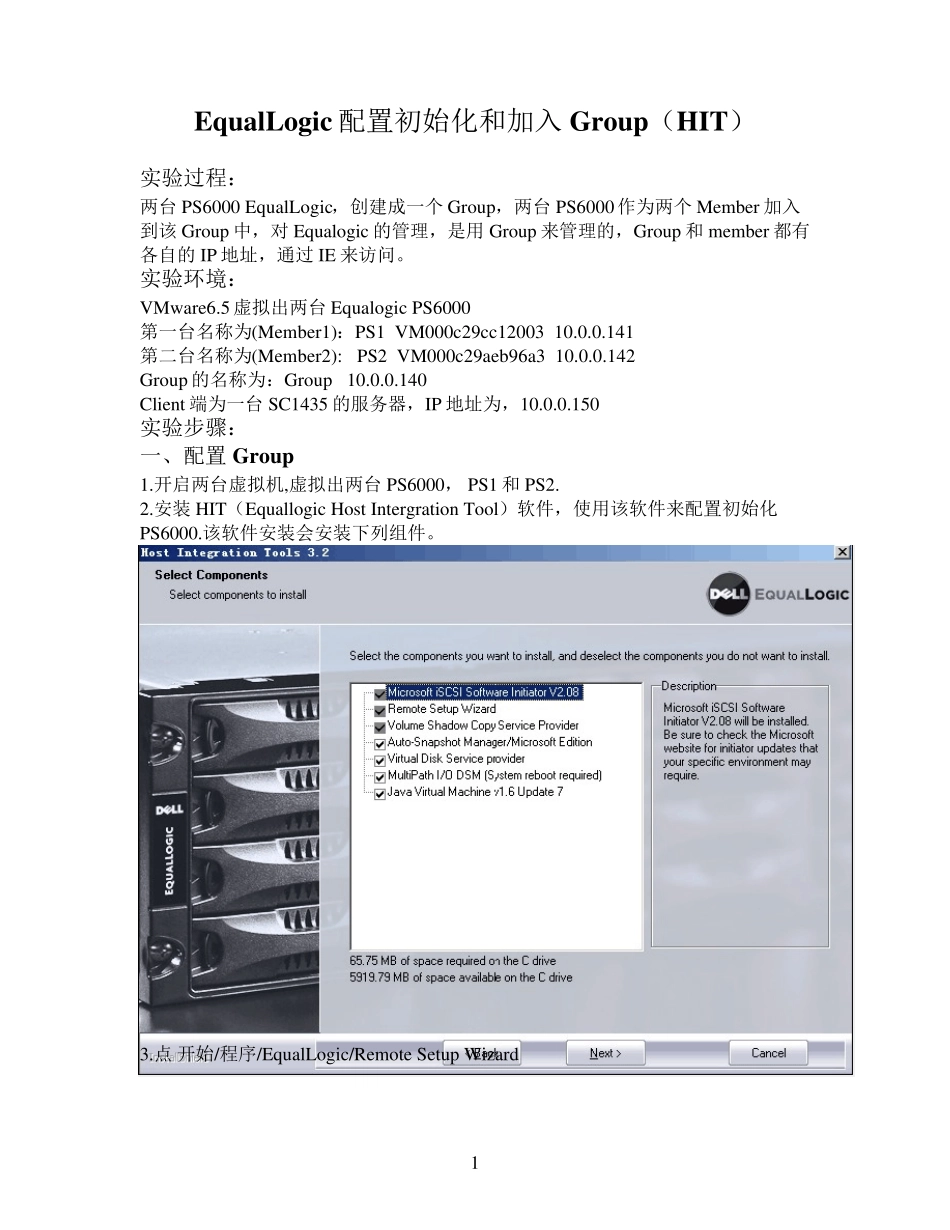

1 EqualLogic 配置初始化和加入Group(HIT) 实验过程: 两台PS6000 EqualLogic,创建成一个Group,两台PS6000 作为两个Member 加入到该Group 中,对Equalogic 的管理,是用Group 来管理的,Group 和member 都有各自的IP 地址,通过IE 来访问。 实验环境: VMware6.5 虚拟出两台Equalogic PS6000 第一台名称为(Member1):PS1 VM000c29cc12003 10.0.0.141 第二台名称为(Member2): PS2 VM000c29aeb96a3 10.0.0.142 Group 的名称为:Group 10.0.0.140 Client 端为一台SC1435 的服务器,IP 地址为,10.0.0.150 实验步骤: 一、配置Group 1.开启两台虚拟机,虚拟出两台PS6000, PS1 和PS2. 2.安装 HIT(Equallogic Host Intergration Tool)软件,使用该软件来配置初始化PS6000.该软件安装会安装下列组件。 3.点 开始/程序/EqualLogic/Remote Setup Wizard 2 4.选择Initialize a PS Series array 3 5.选择自动找到的其中一台PS6000. 后面命名为PS1 6.输入相关信息,Member Name:PS1 (VM000c29cc12003) IP Address: 10.0.0.0.141 4 7.Group name: Group; IP address: 10.0.0.140 8.等待一段时间初始化完成后,就可以通过Web 网页来登录配置了。 5 9. IE 输入http://10.0.0.140 (Grou p 的IP 地址),输入用户名grpadmin, 前面设置的秘密登录。 6 二、加入 Group 第一步已经把 member PS1 加入到了 Group 中了。下面我们把 PS2 也加入到该Group 中。 1. 还是运行 HIT 软件,选择 PS2 (VM000c29aeb96a3) 2.填入 PS2 的相关配置信息,并且选择下面的”Join an existing group” 7 2. 输入Grou p 名称、IP 地址和密码。 3. 等待一段时间后就加入成功了。 8 4. 打开Grou p 的管理界面,Member 下面就出现了PS1 和刚刚加入的PS2. PS2因为还没配置RAID,所以红色显示为Unconfigu red 5. 点击PS2 后根据向导配置好RAID 级别即可。 9 三、配置 Volume 在 Grou p 中,有一个 pool 池的概念,pool 可以定义包括多个 member,每个member 就是每个 Equ alLogic 设备。所以 pool 的空间就是里面 member 的加起来总的空间。 比如本例中,PS1 是 RAID50,大小为 8.44G; PS2 是 RAID10,大小为 3.66G 所以 pool 的空间就是 8.44G+3.66G=12.1G Volu me 就可以直接从 pool 里面来划分,划分好后再映...
