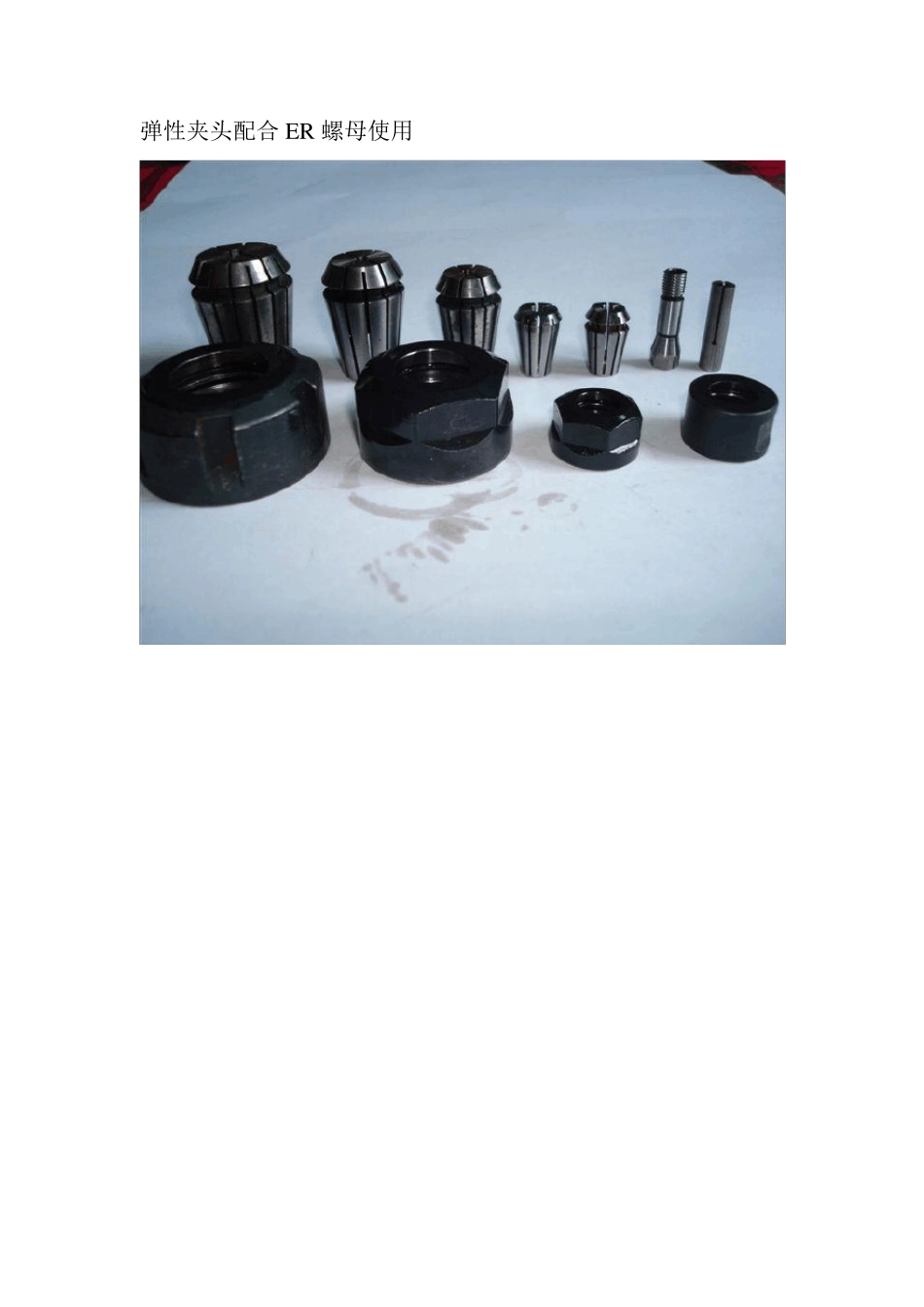

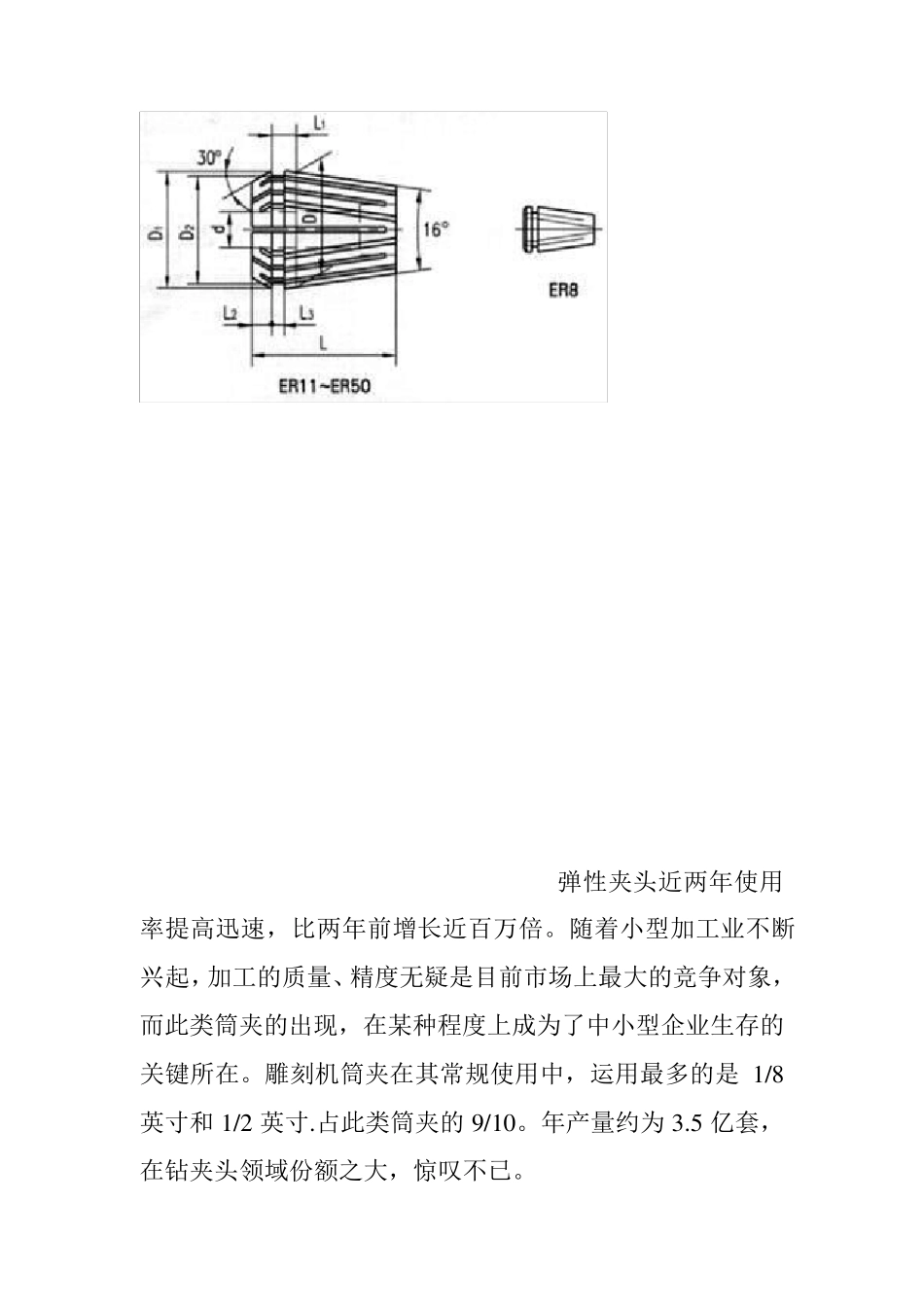

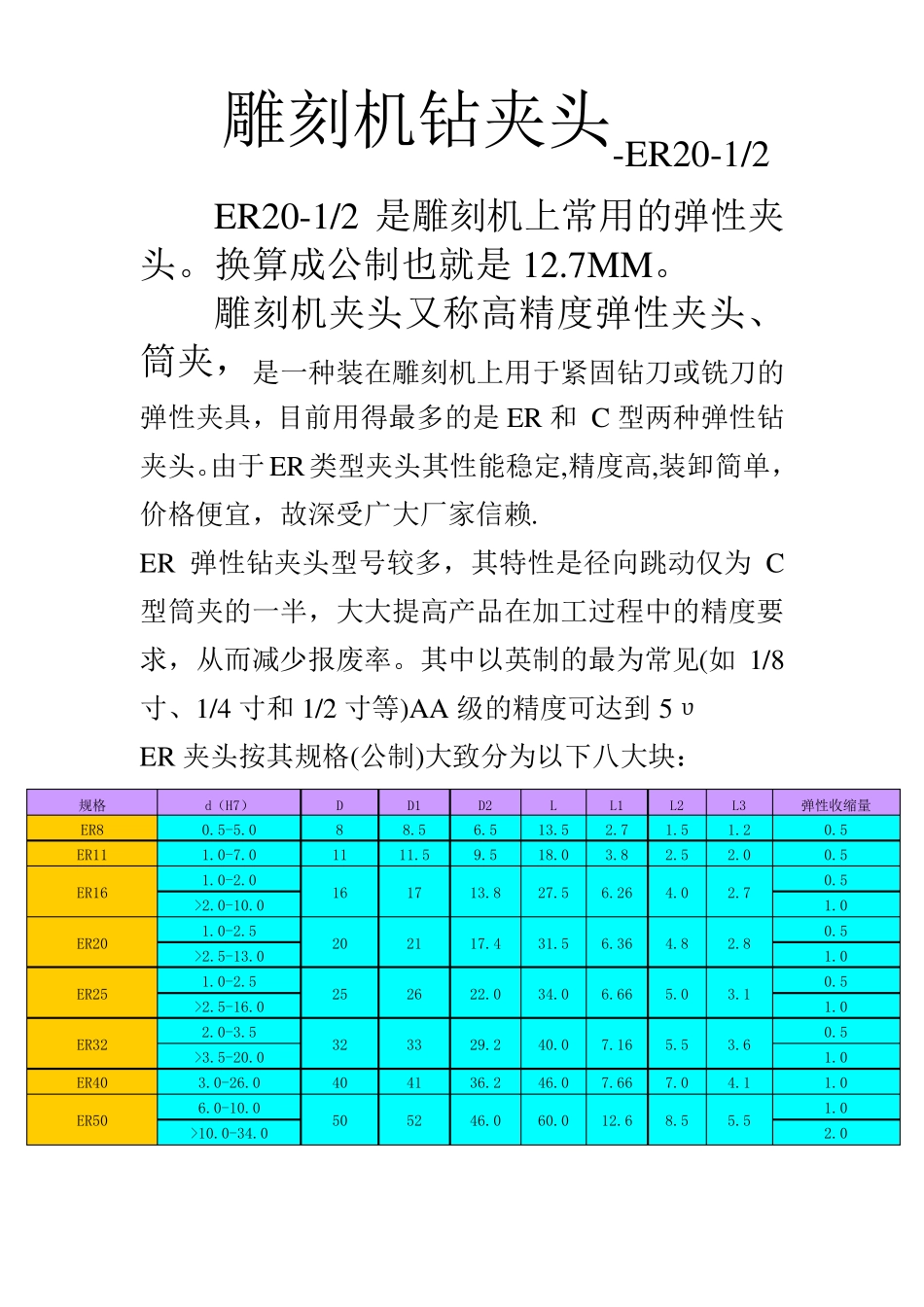

雕刻机钻夹头-ER20-1/2 ER20-1/2 是雕刻机上常用的弹性夹头。换算成公制也就是12.7MM。 雕刻机夹头又称高精度弹性夹头、筒夹，是一种装在雕刻机上用于紧固钻刀或铣刀的弹性夹具，目前用得最多的是ER和 C 型两种弹性钻夹头。由于ER类型夹头其性能稳定,精度高,装卸简单，价格便宜，故深受广大厂家信赖. ER 弹性钻夹头型号较多，其特性是径向跳动仅为C型筒夹的一半，大大提高产品在加工过程中的精度要求，从而减少报废率。其中以英制的最为常见(如1/8寸、1/4 寸和1/2 寸等)AA 级的精度可达到5υ ER夹头按其规格(公制)大致分为以下八大块： 规格 d（H7） D D1 D2 L L1 L2 L3 弹性收缩量 ER8 0.5-5.0 8 8.5 6.5 13.5 2.7 1.5 1.2 0.5 ER11 1.0-7.0 11 11.5 9.5 18.0 3.8 2.5 2.0 0.5 ER16 1.0-2.0 16 17 13.8 27.5 6.26 4.0 2.7 0.5 >2.0-10.0 1.0 ER20 1.0-2.5 20 21 17.4 31.5 6.36 4.8 2.8 0.5 >2.5-13.0 1.0 ER25 1.0-2.5 25 26 22.0 34.0 6.66 5.0 3.1 0.5 >2.5-16.0 1.0 ER32 2.0-3.5 32 33 29.2 40.0 7.16 5.5 3.6 0.5 >3.5-20.0 1.0 ER40 3.0-26.0 40 41 36.2 46.0 7.66 7.0 4.1 1.0 ER50 6.0-10.0 50 52 46.0 60.0 12.6 8.5 5.5 1.0 >10.0-34.0 2.0 弹性夹头近两年使用率提高迅速，比两年前增长近百万倍。随着小型加工业不断兴起，加工的质量、精度无疑是目前市场上最大的竞争对象，而此类筒夹的出现，在某种程度上成为了中小型企业生存的关键所在。雕刻机筒夹在其常规使用中，运用最多的是 1 /8英寸和 1 /2 英寸.占此类筒夹的9 /1 0 。年产量约为 3 .5 亿套，在钻夹头领域份额之大，惊叹不已。 弹性夹头配合ER 螺母使用 弹性筒夹材质分类较多，其中以65mn(弹簧钢)性能最为突出，是广大企业首选型号 成 套 装 备 —延长刀杆 （刀杆+ER 筒夹+ER 螺母）
