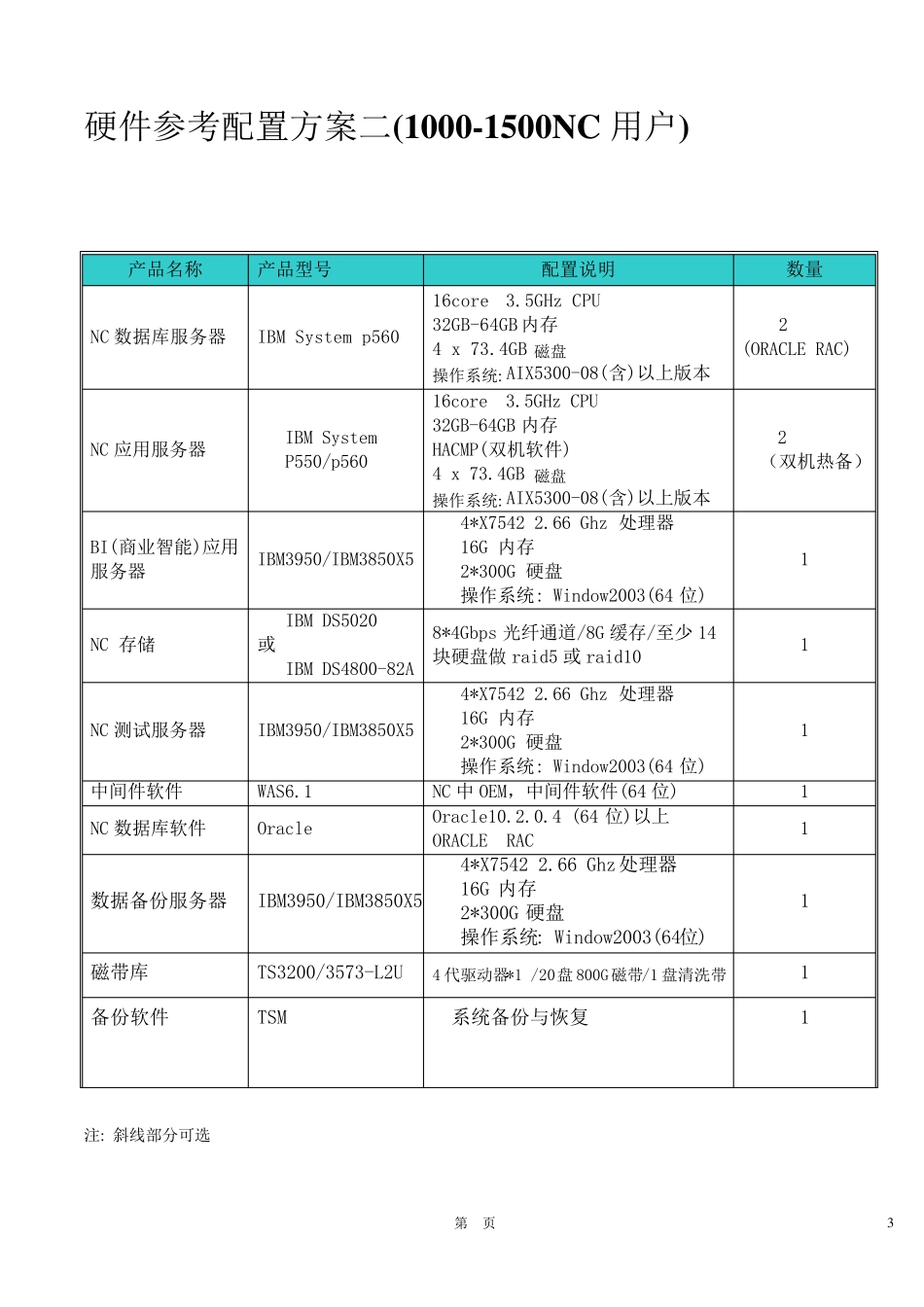

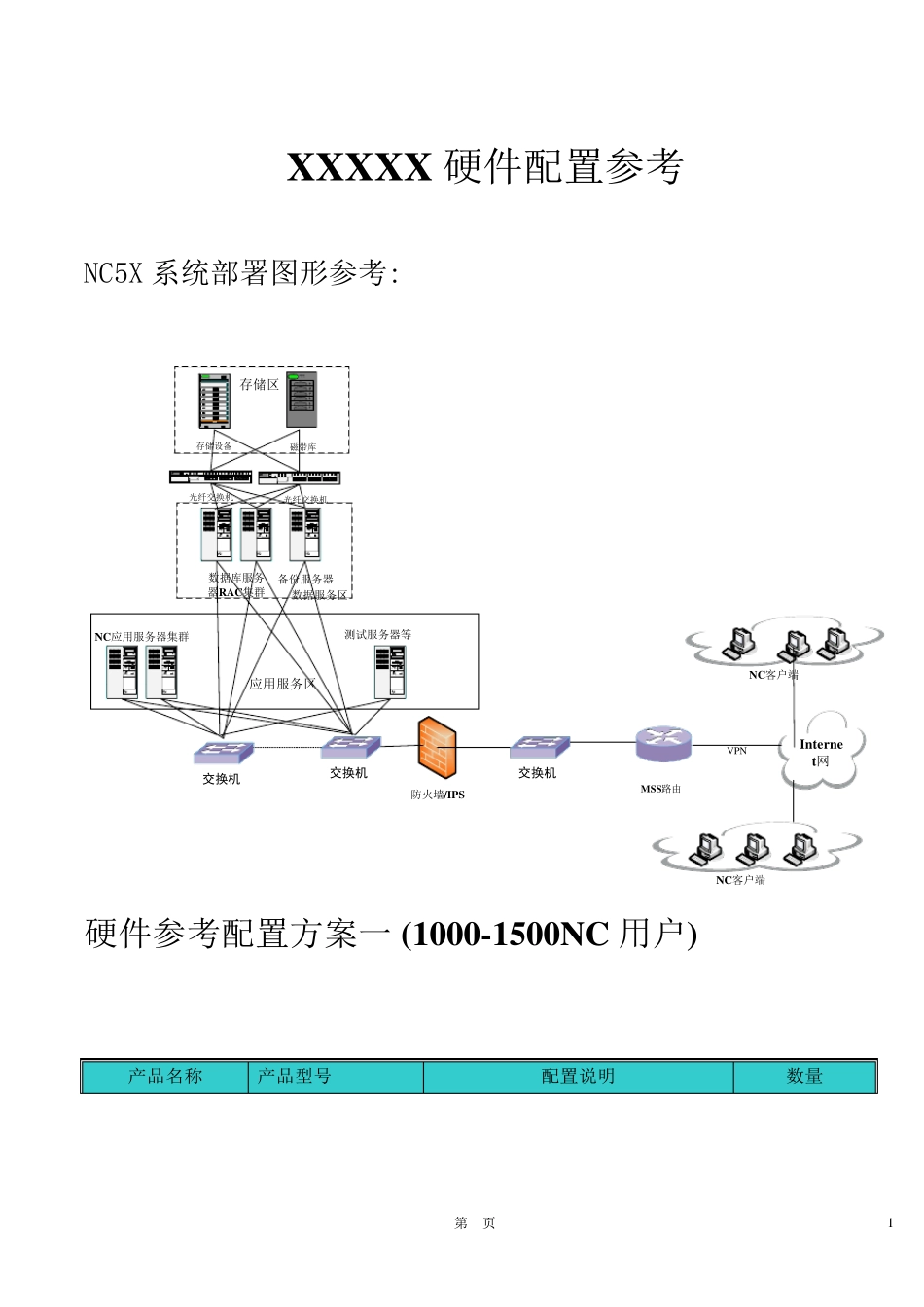

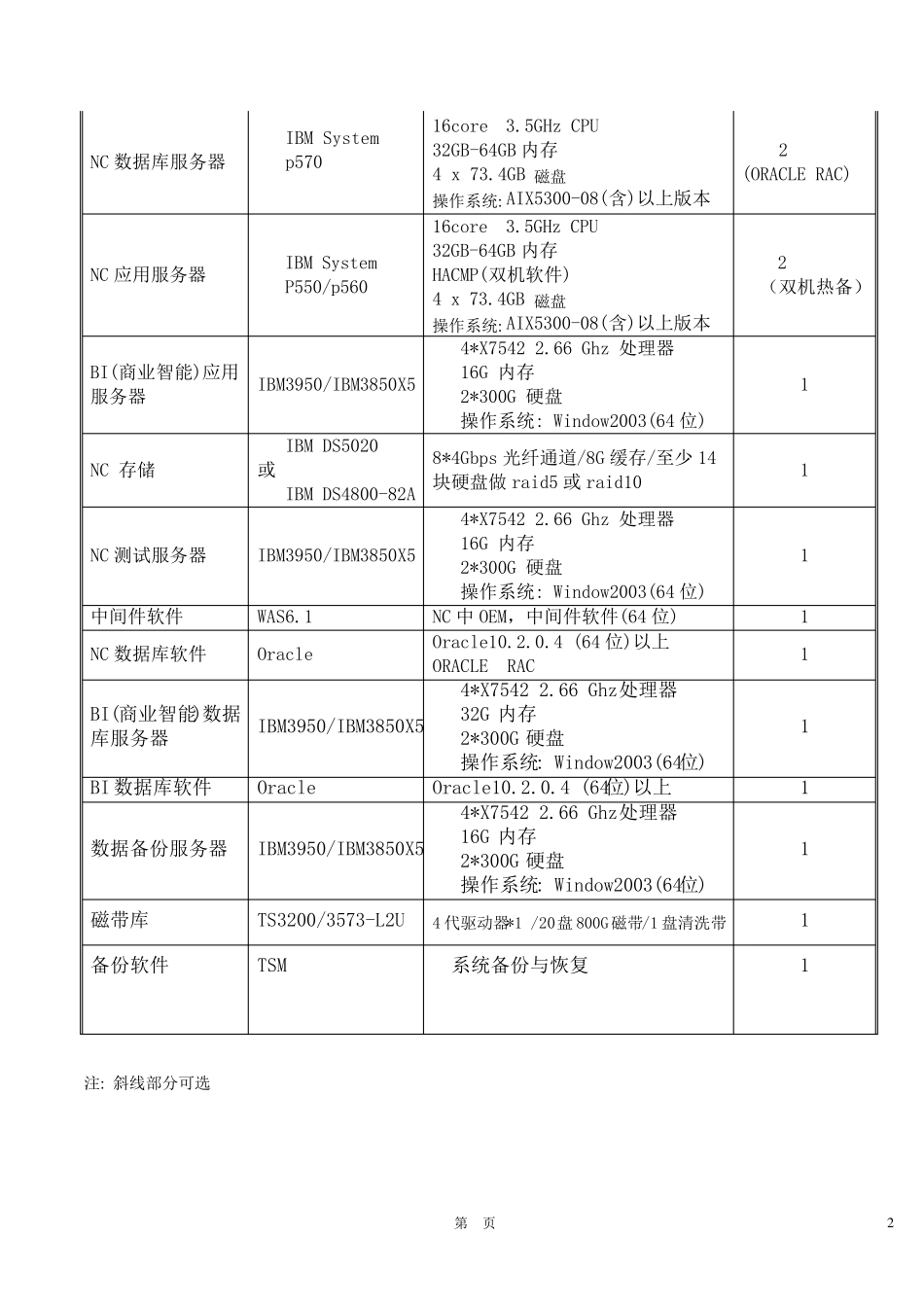

第 页 1 XXXXX 硬件配置参考 NC5X 系统部署图形参考: 数据服务区 应用服务区 存储区Internet网MSS路由V PN数据库服务器RAC集群存储设备磁带库光纤交换机光纤交换机防火墙/IPSNC应用服务器集群备份服务器测试服务器等NC客户端NC客户端交换机交换机交换机 硬件参考配置方案一 (1000-1500NC 用户) 产品名称 产品型号 配置说明 数量 第 页 2 NC 数据库服务器 IBM System p570 16core 3.5GHz CPU 32GB-64GB 内存 4 x 73.4GB 磁盘 操作系统: AIX5300-08(含)以上版本 2 (ORACLE RAC) NC 应用服务器 IBM System P550/p560 16core 3.5GHz CPU 32GB-64GB 内存 HACMP(双机软件) 4 x 73.4GB 磁盘 操作系统: AIX5300-08(含)以上版本 2 （双机热备） BI(商业智能)应用服务器 IBM3950/IBM3850X5 4*X7542 2.66 Ghz 处理器 16G 内存 2*300G 硬盘 操作系统: Window2003(64 位) 1 NC 存储 IBM DS5020 或 IBM DS4800-82A 8*4Gbps 光纤通道/8G 缓存/至少 14块硬盘做 raid5 或 raid10 1 NC 测试服务器 IBM3950/IBM3850X5 4*X7542 2.66 Ghz 处理器 16G 内存 2*300G 硬盘 操作系统: Window2003(64 位) 1 中间件软件 WAS6.1 NC 中 OEM，中间件软件(64 位) 1 NC 数据库软件 Oracle Oracle10.2.0.4 (64 位)以上 ORACLE RAC 1 BI(商业智能)数据库服务器 IBM3950/IBM3850X5 4*X7542 2.66 Ghz 处理器 32G 内存 2*300G 硬盘 操作系统: Window2003(64位) 1 BI 数据库软件 Oracle Oracle10.2.0.4 (64位)以上 1 数据备份服务器 IBM3950/IBM3850X5 4*X7542 2.66 Ghz 处理器 16G 内存 2*300G 硬盘 操作系统: Window2003(64位) 1 磁带库 TS3200/3573-L2U 4 代驱动器*1 /20盘800G磁带/1 盘清洗带 1 备份软件 TSM 系统备份与恢复 1 注: 斜线部分可选 第 页 3 硬件参考配置方案二(1000-1500N C 用户) 产品名称 产品型号 配置说明 数量 NC 数据库服务器 IBM System p560 16core 3.5GHz CPU 32GB-64GB 内存 4 x 73.4GB 磁盘 操作系统: AIX5300-08(含)以上版本 2 (ORACLE RAC) NC 应用服务器 IBM System P550/p560 16core 3.5GHz CPU 32GB-64GB 内存 HACMP(双机软件) 4 x 73.4GB 磁盘 操作系统: AIX5300-08(含)以上版本 2 （双机热备） BI(商业智能)应用服务器 IBM3...
