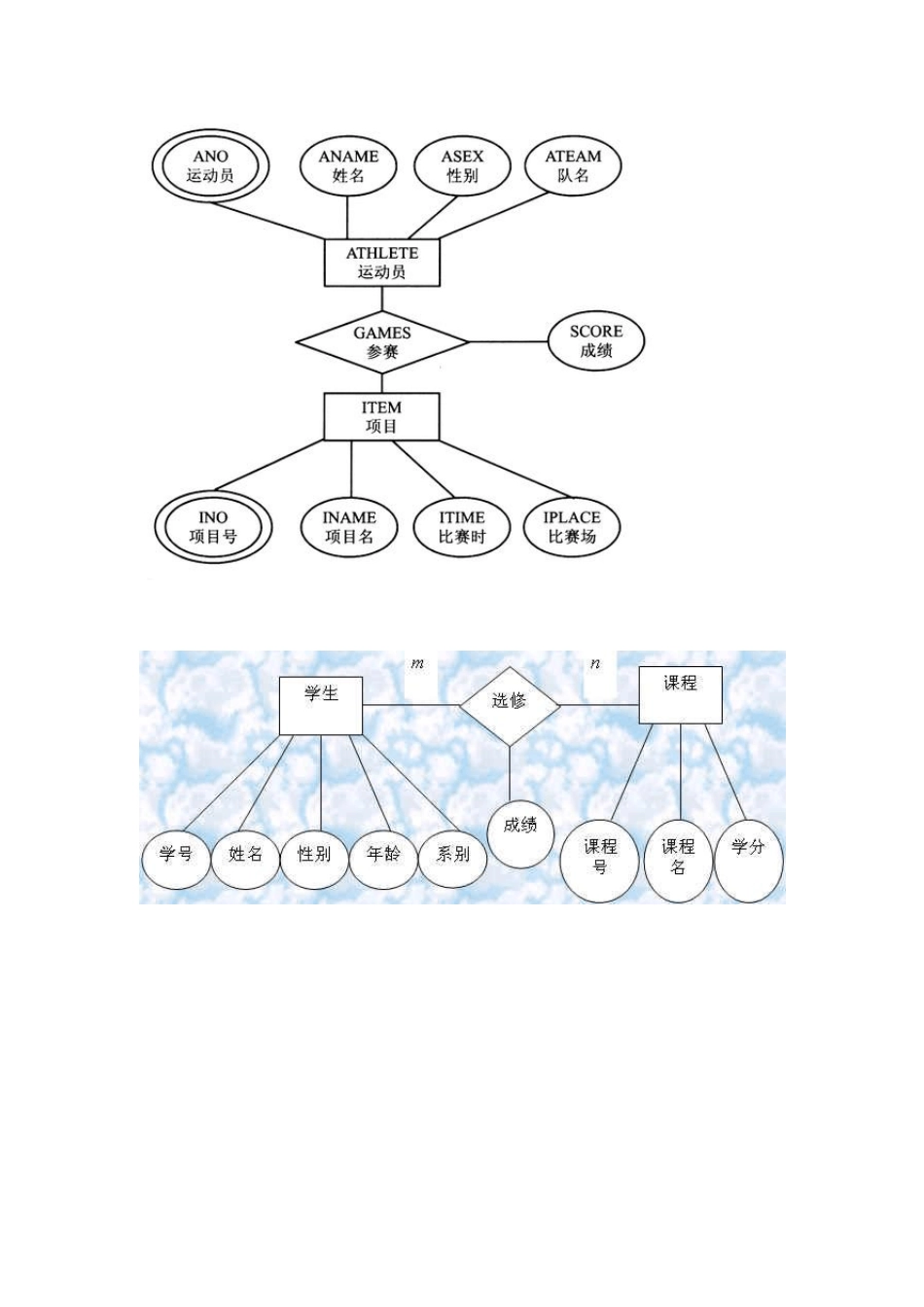

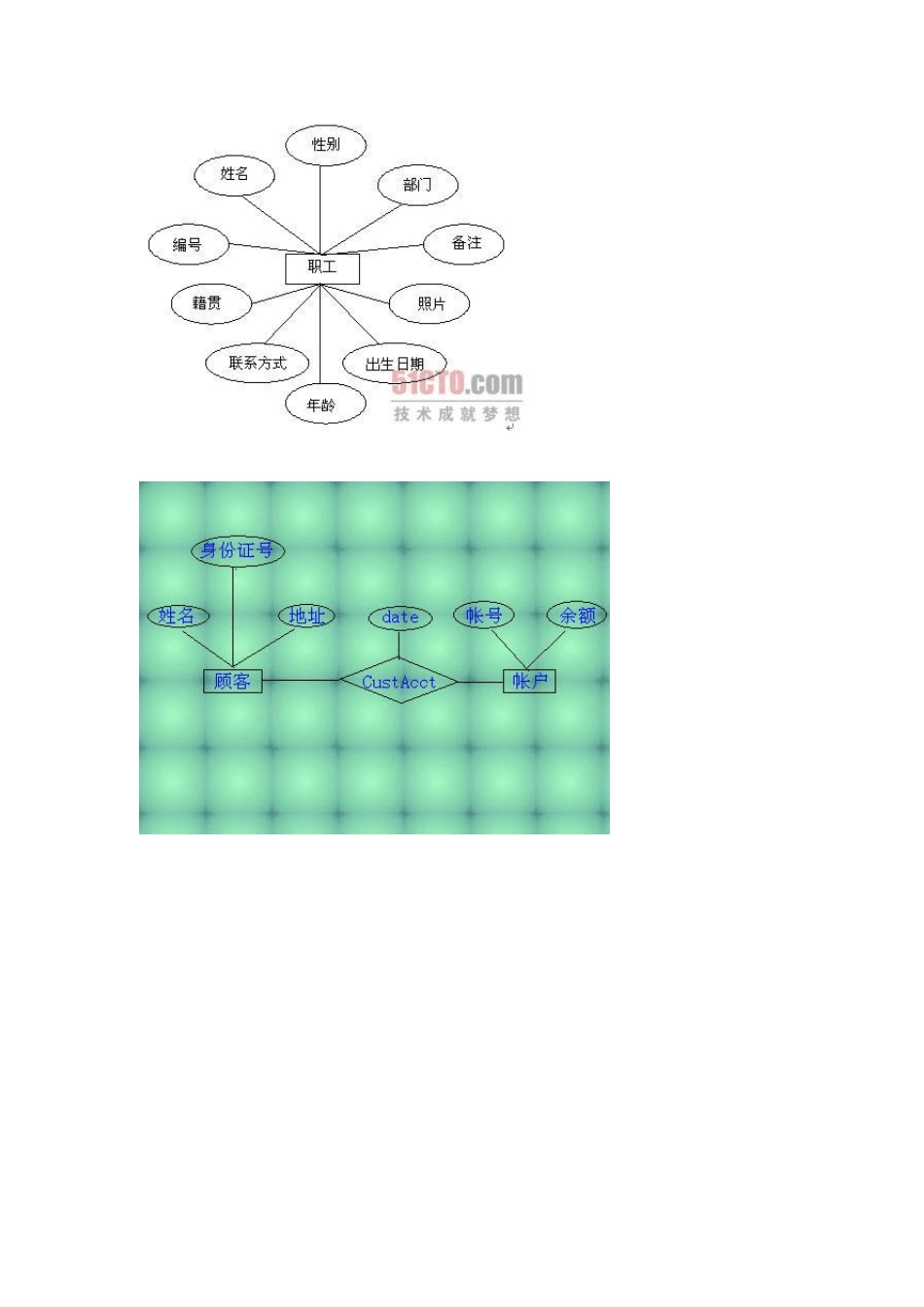

E-R 图和用例图 图1 E-R 图 目录 E-R 图概念 E-R 方法概念 E-R 模型历史 构成E-R 图的基本要素 作E-R 图的步骤 作E-R 图举例 设计分 E-R 图的步骤 展开 编辑本段 E-R 图概念 E-R E-R 图也称实体-联系图(Entity Relationship Diagram)，提供了表示实体类型、属性和联系的方法，用来描述现实世界的概念模型。 编辑本段 E-R 方法概念 E-R 方法是“实体-联系方法”（Entity -Relationship Approach）的简称。它是描述现实世界概念结构模型的有效方法。是表示概念模型的一种方式，用矩形表示实体型，矩形框内写明实体名；用椭圆表示实体的属性，并用无向边将其与相应的实体型连接起来；用菱形表示实体型之间的联系，在菱形框内写明联系名，并用无向边分别于有关实体型连接起来，同时在无向边旁标上联系的类型（1:1,1:n 或 m:n）。 编辑本段 E-R 模型历史 ER 模型最早由 Peter Chen 于1976年提出，它在数据库设计领域得到了广泛的认同，但很少用作实际数据库管理系统的数据模型。即使对 SXL-92数据库来说，设计好的数据库也是具有挑战性的。它们可以在许多关于数据库设计的文献中找到，比如 Toby Teorsey 的著作（1994 ）。 大部分数据库设计产品使用实体-联系模型（ER 模型）帮助用户进行数据库设计。ER 数据库设计工具提供了一个“方框与箭头”的绘图工具，帮助用户建立 ER图来描绘数据。 实体联系模型，实体关系模型或实体联系模式图(ERD)是由美籍华裔计算机科学家陈品山(Peter Chen)发明，是概念数据模型的高层描述所使用的数据模型或模式图，它为表述这种实体联系模式图形式的数据模型提供了图形符号。这种数据模型典型的用在信息系统设计的第一阶段；比如它们在需求分析阶段用来描述信息需求和/或要存储在数据库中的信息的类型。但是数据建模技术可以用来描述特定论域(就是感兴趣的区域)的任何本体(就是对使用的术语和它们的联系的概述和分类)。在基于数据库的信息系统设计的情况下，在后面的阶段(通常叫做逻辑设计)，概念模型要映射到逻辑模型如关系模型上；它依次要在物理设计期间映射到物理模型上。注意，有时这两个阶段被一起称为"物理设计"。 编辑本段构成 E-R 图的基本要素 构成 E-R 图的基本要素是实体型、属性和联系，其表示方法为： ·实体型(Entity )：具有相同属性的实体具有相同的特征和性质，用实体名及其属性名集合来抽象和刻画同类实体;在 E-R 图中用矩形表示...
