ESD静电接地标准

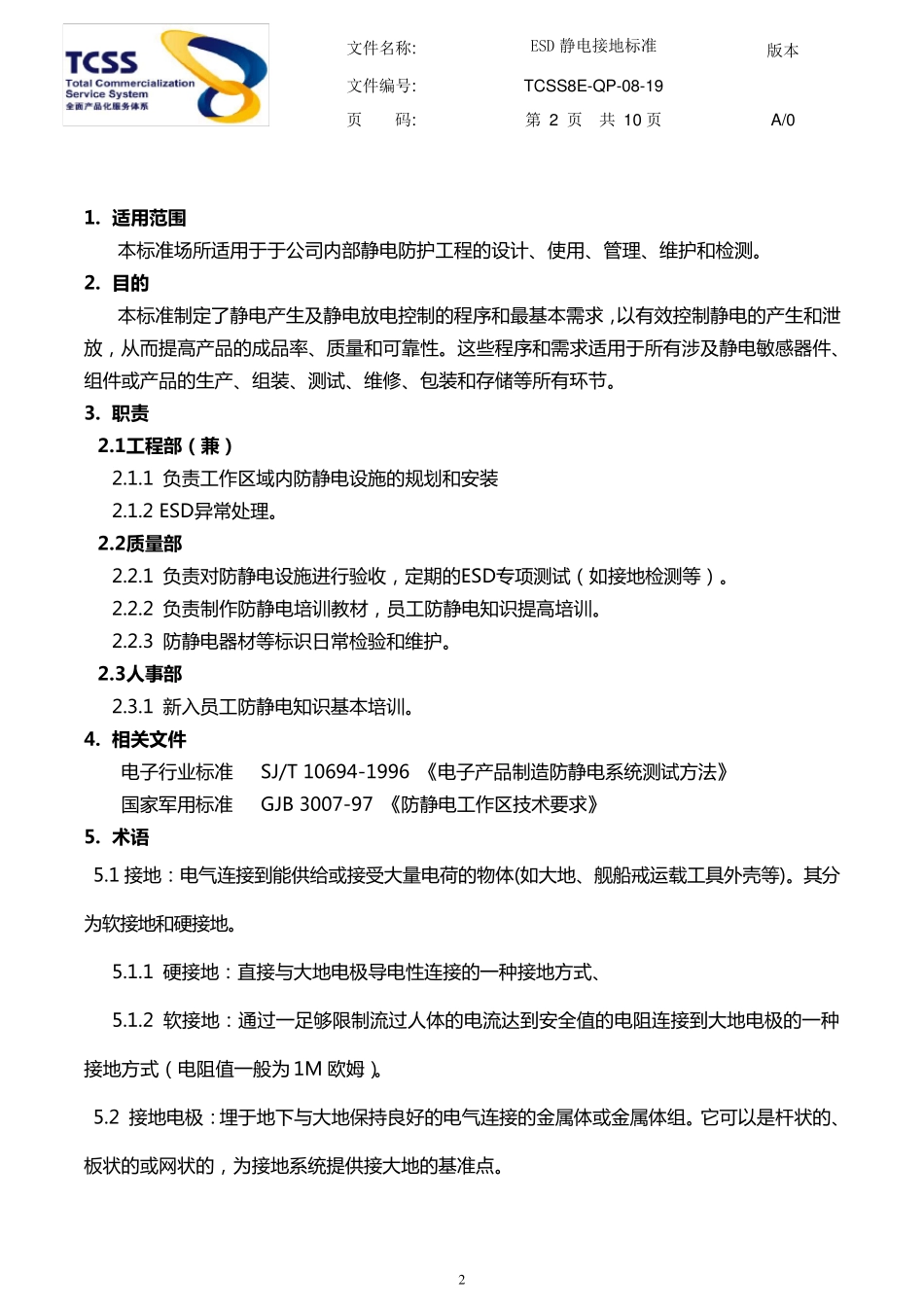

文件名称: ESD 静电接地标准 版本 文件编号: TCSS8E-QP-08-19 页 码: 第 1 页 共 10 页 A/0 1 ESD 静电接地标准 版本 变 更 履 历 编制 发行日期 文件名称: ESD 静电接地标准 版本 文件编号: TCSS8E-QP-08-19 页 码: 第 2 页 共 10 页 A/0 2 1. 适 用 范 围 本 标 准 场 所 适 用 于 于 公 司 内 部 静 电 防 护 工 程 的 设 计 、使用 、管理、维护 和检测。 2. 目 的 本 标 准 制定了静 电 产生及静 电 放电 控制的 程 序和最基本 需求，以有效控制静 电 的 产生和泄放，从而提高产品的 成品率、质量和可靠性。这些程 序和需求适 用 于 所 有涉及静 电 敏感器件、组件或产品的 生产、组装、测试、维修、包装和存储等所 有环节。 3. 职 责 2.1工 程 部 （ 兼 ） 2.1.1 负责工 作区域内 防 静 电 设 施的 规划和安装 2.1.2 ESD异常处理。 2.2质 量 部 2.2.1 负责对防 静 电 设 施进行验收，定期的 ESD专项测试（如接地检测等）。 2.2.2 负责制作防 静 电 培训教材，员工 防 静 电 知识提高培训。 2.2.3 防 静 电 器材等标 识日常检验和维护 。 2.3人 事部 2.3.1 新入员工 防 静 电 知识基本 培训。 4. 相关文件 电 子行业标 准 SJ/T 10694-1996 《电 子产品制造防 静 电 系统测试方法》 国家军用 标 准 GJB 3007-97 《防 静 电 工 作区技术要求》 5. 术语 5.1 接地： 电 气 连 接到 能 供 给 或接受 大 量电 荷 的 物 体 (如大 地、舰 船 戒 运 载 工 具 外 壳 等)。其 分为 软 接地和硬 接地。 5.1.1 硬 接地： 直 接与 大 地电 极 导 电 性连 接的 一 种 接地方式 、 5.1.2 软 接地： 通 过 一 足 够 限 制流 过 人 体 的 电 流 达 到 安全 值 的 电 阻 连 接到 大 地电 极 的 一 种接地方式 （电 阻 值 一 般 为 1M 欧 姆 ）。 5.2 接地电 极 ： 埋 于 地下 与 大 地保 持 良 好 的 电 气 连 接的 金 属 体 或金 属 体 组。它 可以是 杆 状 的 、板 状 的 或网 状 的 ，为 接地系统提供 接大 地的 基准 点 。 文件名称: ESD 静电接地标准 版本 文件编号: TCSS8E-QP-08-19 页 码: 第 3 页 共 10 页 A...
