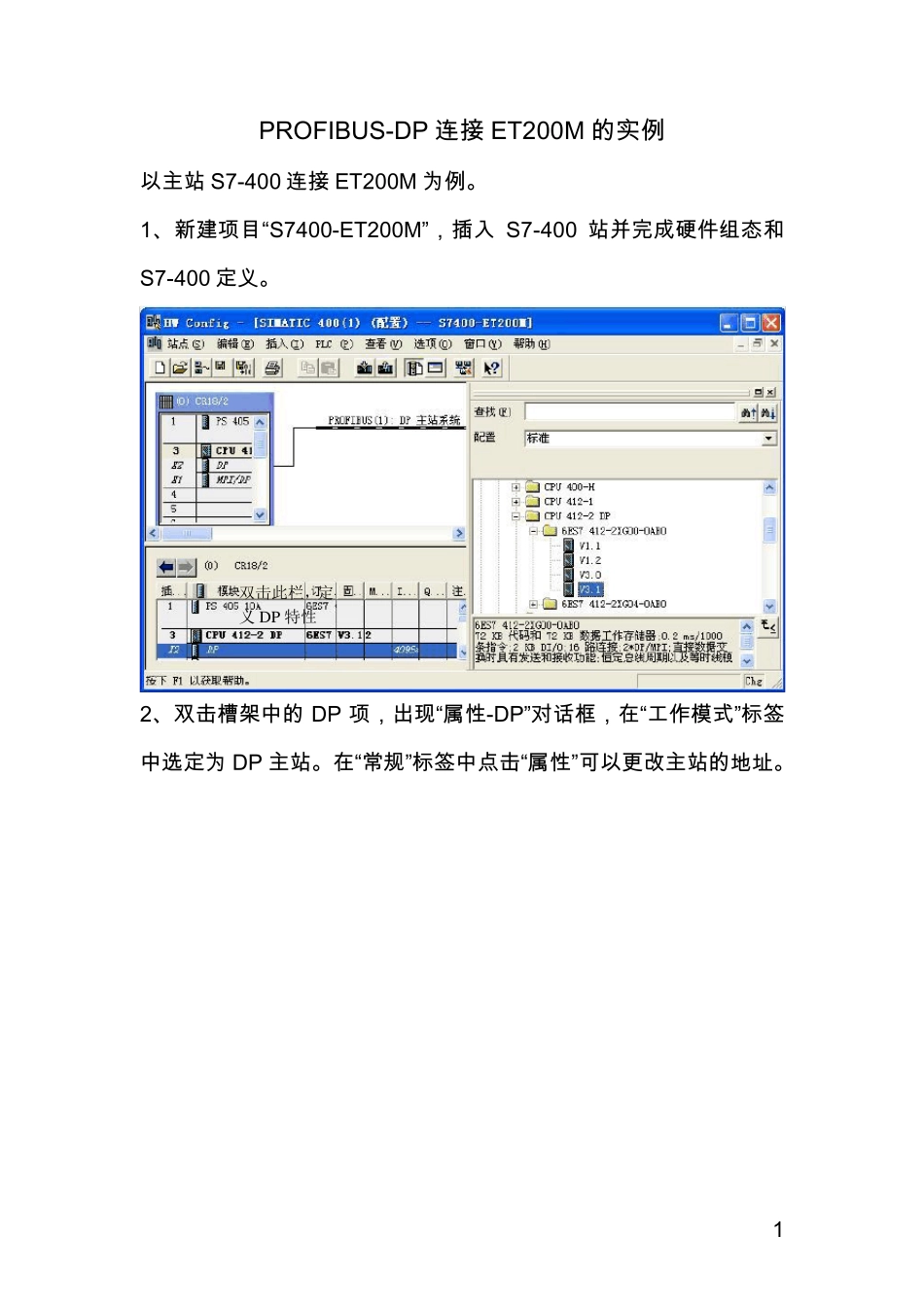

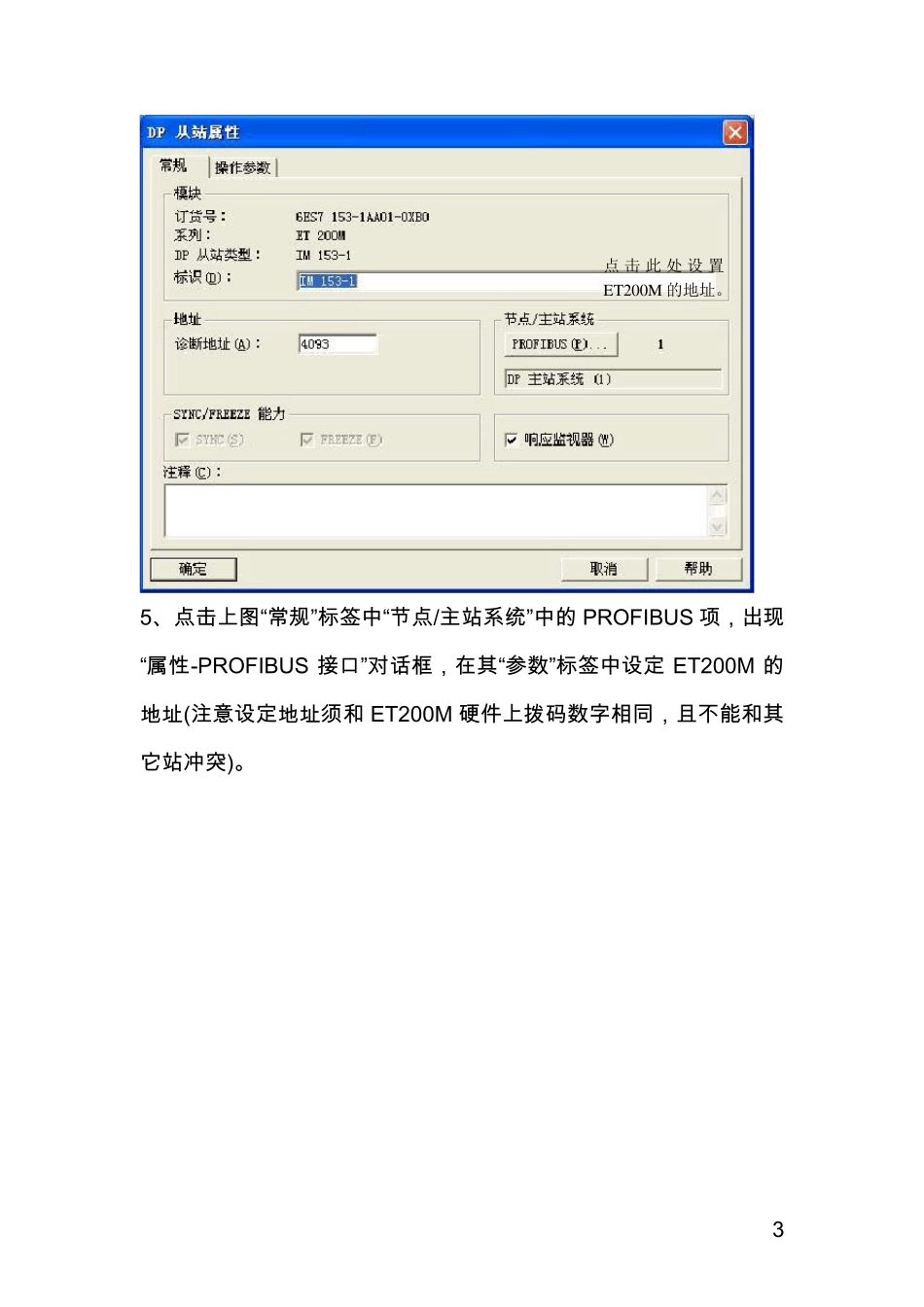

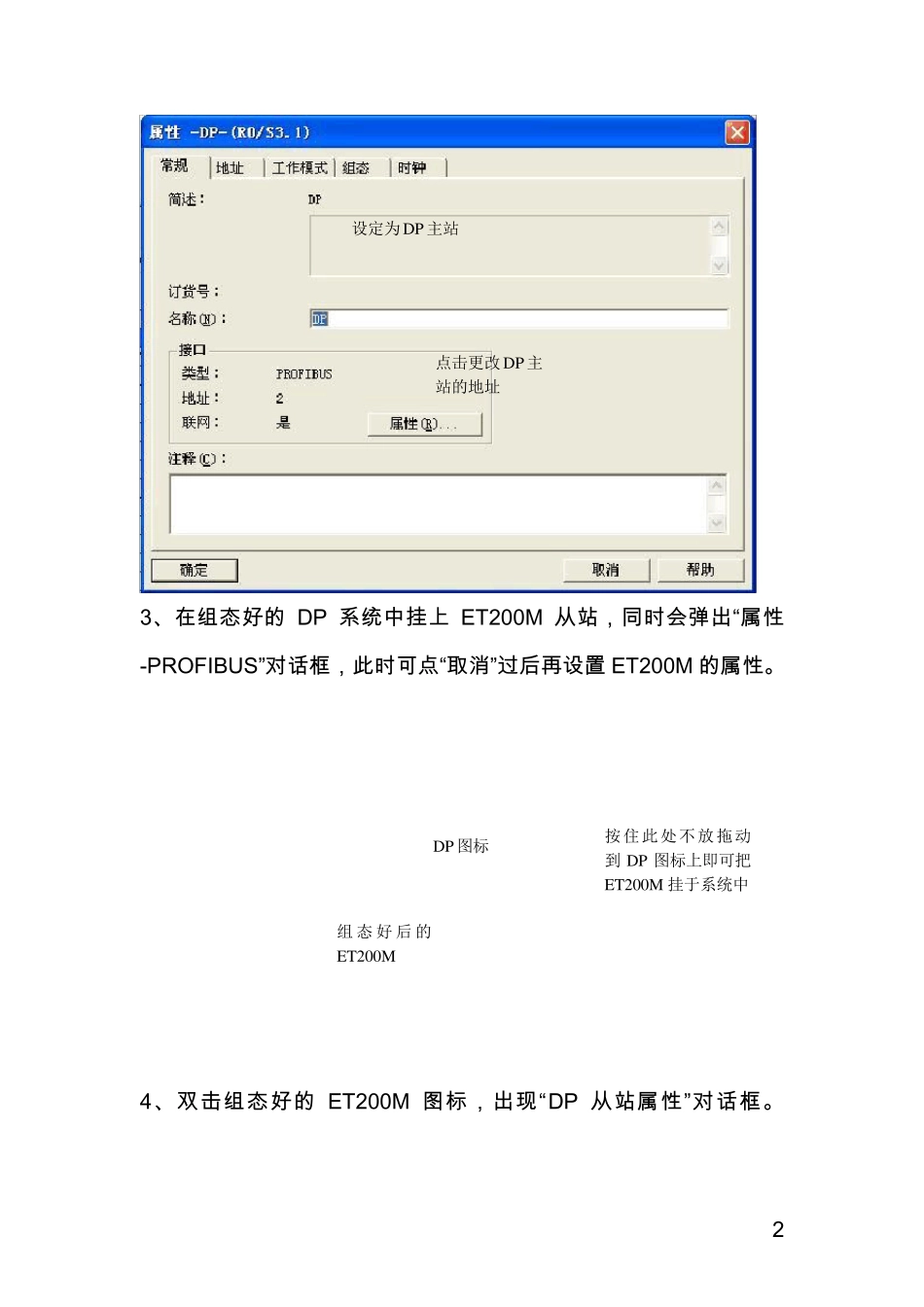

1 PROFIBUS-DP 连 接 ET200M 的 实 例 以 主 站 S7-400 连 接 ET200M 为 例 。 1、新 建 项 目 “S7400-ET200M”， 插 入S7-400 站 并 完 成 硬 件 组 态 和S7-400 定 义 。 2、双 击 槽 架 中 的DP 项 ， 出 现 “属 性 -DP”对 话 框 ， 在 “工 作 模 式 ”标 签中 选 定 为 DP 主 站 。 在 “常 规 ”标 签 中 点 击 “属 性 ”可 以 更 改 主 站 的 地 址 。 双击此栏，定义 DP特性 2 3、在 组 态 好 的DP 系 统 中 挂 上ET200M 从 站 ， 同 时 会 弹 出 “属 性-PROFIBUS”对 话 框 ， 此 时 可 点 “取 消 ”过 后 再 设 置ET200M 的 属 性 。 4、双 击 组 态 好 的ET200M 图 标 ， 出 现 “DP 从 站 属 性 ”对 话 框 。点击更改DP 主站的地址 设定为DP 主站 按住此处不放拖动到DP 图标上即可把ET200M 挂于系统中 DP 图标 组 态 好 后 的ET200M 3 5、点 击 上 图 “常 规 ”标 签 中 “节 点 /主 站 系 统 ”中 的PROFIBUS 项 ， 出 现“属 性 -PROFIBUS 接 口 ”对 话 框 ， 在 其 “参 数 ”标 签 中 设 定ET200M 的地 址 (注 意 设 定 地 址 须 和ET200M 硬 件 上 拨 码 数 字 相 同 ， 且 不 能 和 其它 站 冲 突 )。 点击此处设置ET200M 的地址。 4 6、组态 ET200M 的硬件 I/O。这时可以根据需要从 IM153-1 栏下进行硬件组态，如：AI 是模拟量输入，DI/DO 是开关量输入输出等。 5 7、ET200M 硬件组态好后如图所示(16 点 DI/16 点 DO)，其输入地址是 IW0，输出地址是 QW0。 6
