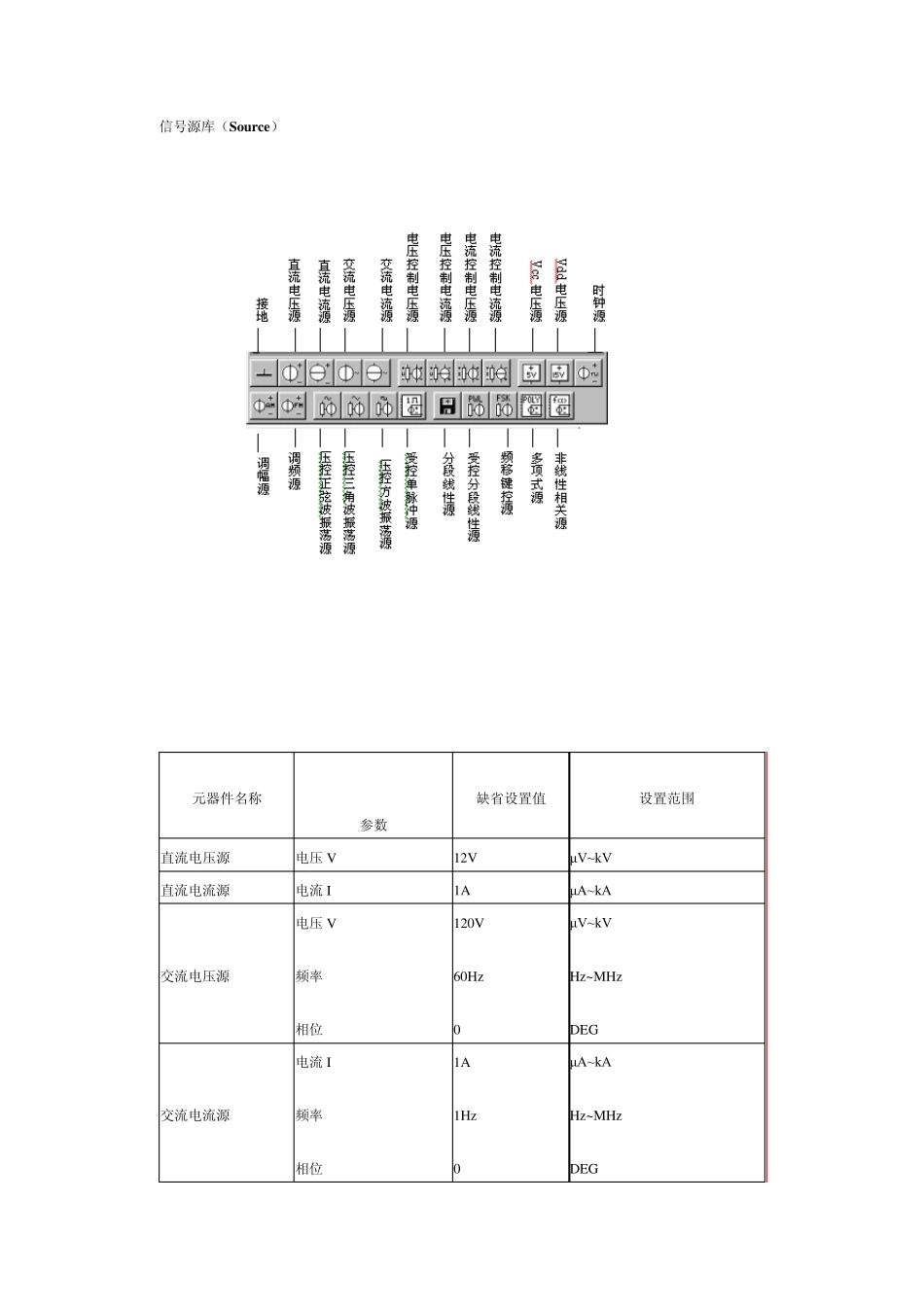

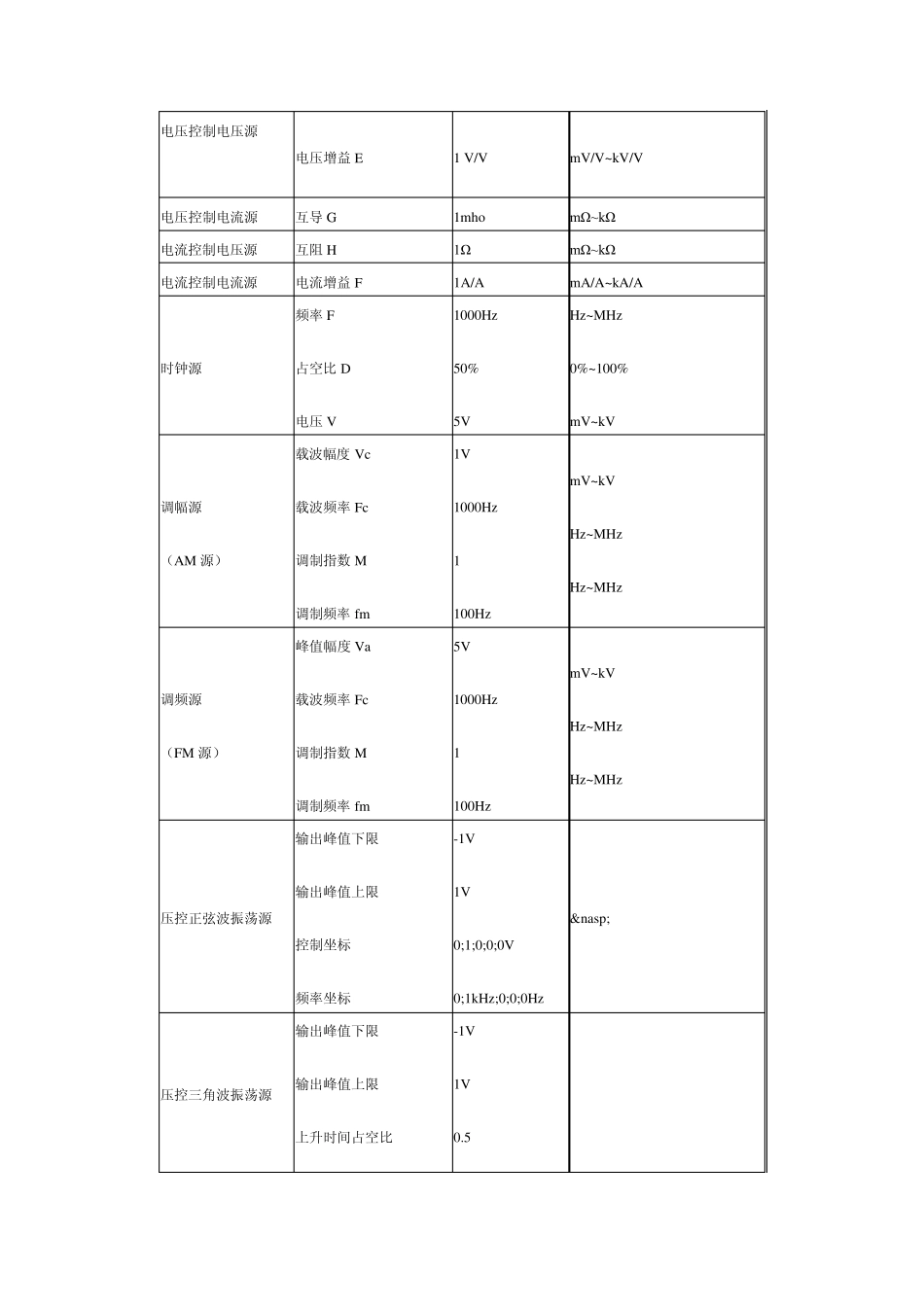

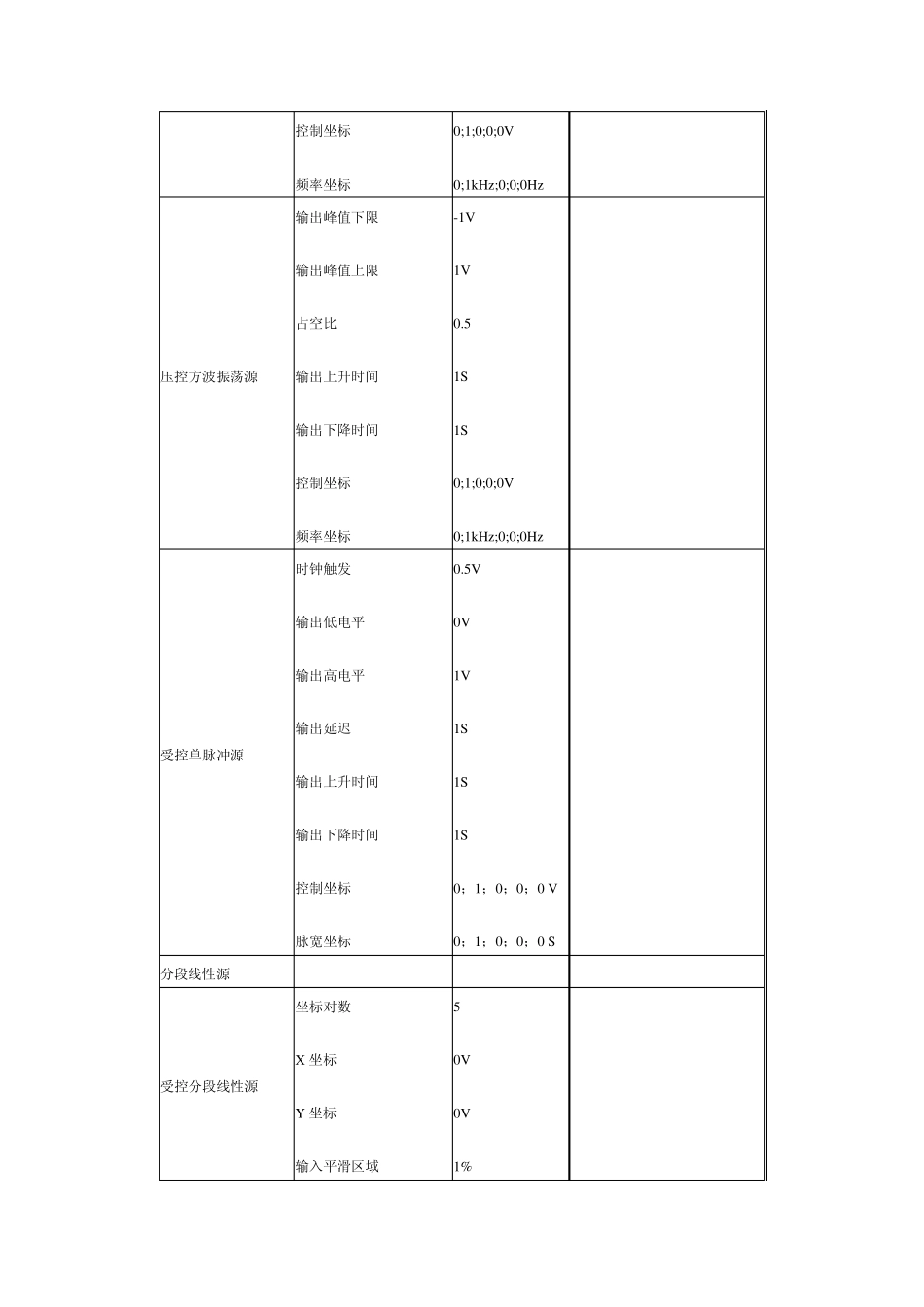

信号源库（Source） 元器件名称 参数 缺省设置值 设置范围 直流电压源 电压V 12V μV~kV 直流电流源 电流I 1A μA~kA 交流电压源 电压V 频率 相位 120V 60Hz 0 μV~kV Hz~MHz DEG 交流电流源 电流I 频率 相位 1A 1Hz 0 μA~kA Hz~MHz DEG 电压控制电压源 电压增益E 1 V/V mV/V~kV/V 电压控制电流源 互导G 1mho mΩ ~kΩ 电流控制电压源 互阻H 1Ω mΩ ~kΩ 电流控制电流源 电流增益F 1A/A mA/A~kA/A 时钟源 频率F 占空比D 电压V 1000Hz 50% 5V Hz~MHz 0%~100% mV~kV 调幅源 （AM 源） 载波幅度Vc 载波频率Fc 调制指数M 调制频率fm 1V 1000Hz 1 100Hz mV~kV Hz~MHz Hz~MHz 调频源 （FM 源） 峰值幅度Va 载波频率Fc 调制指数M 调制频率fm 5V 1000Hz 1 100Hz mV~kV Hz~MHz Hz~MHz 压控正弦波振荡源 输出峰值下限 输出峰值上限 控制坐标 频率坐标 -1V 1V 0;1;0;0;0V 0;1kHz;0;0;0Hz &nasp; 压控三角波振荡源 输出峰值下限 输出峰值上限 上升时间占空比 -1V 1V 0.5 控制坐标 频率坐标 0;1;0;0;0V 0;1kHz;0;0;0Hz 压控方波振荡源 输出峰值下限 输出峰值上限 占空比 输出上升时间 输出下降时间 控制坐标 频率坐标 -1V 1V 0.5 1S 1S 0;1;0;0;0V 0;1kHz;0;0;0Hz 受控单脉冲源 时钟触发 输出低电平 输出高电平 输出延迟 输出上升时间 输出下降时间 控制坐标 脉宽坐标 0.5V 0V 1V 1S 1S 1S 0；1；0；0；0 V 0；1；0；0；0 S 分段线性源 受控分段线性源 坐标对数 X 坐标 Y 坐标 输入平滑区域 5 0V 0V 1% 频移键控源 峰值幅度 传号传输频率 空号传输频率 120V 10kHz 5kHz mV~kV Hz~MHz Hz~MHz 多项式源的系数 常数A 系数B~K 1 非线性相关源 图4.2.1 基本元器件图标如图4.2.1 所示，具体参数如表4.2.1 所示。 表4.2.1 元器件名称 参数 缺省设置值 设置范围 电阻 R 1KΩ Ω ~MΩ 电容 C 1μF pF~ F 电感 L 1mH μH~H 变压器 匝数比n 漏感L 磁感L 初级绕组电阻R 次级绕组电阻R 2 0.001H 5H 0Ω 0Ω 继电器 线圈电感L 导通电流I 保持电流I 0.001H 0.5A 0.025A nH~ H nA~ kA 开关 键 Space A~ Z,0~ 9, Enter,Space 延迟开关 导通时间T 断开时间T 0.5 秒 0 秒 p 秒~ 秒 p 秒~ 秒 电压控制开关 导通电压V 断开电...
