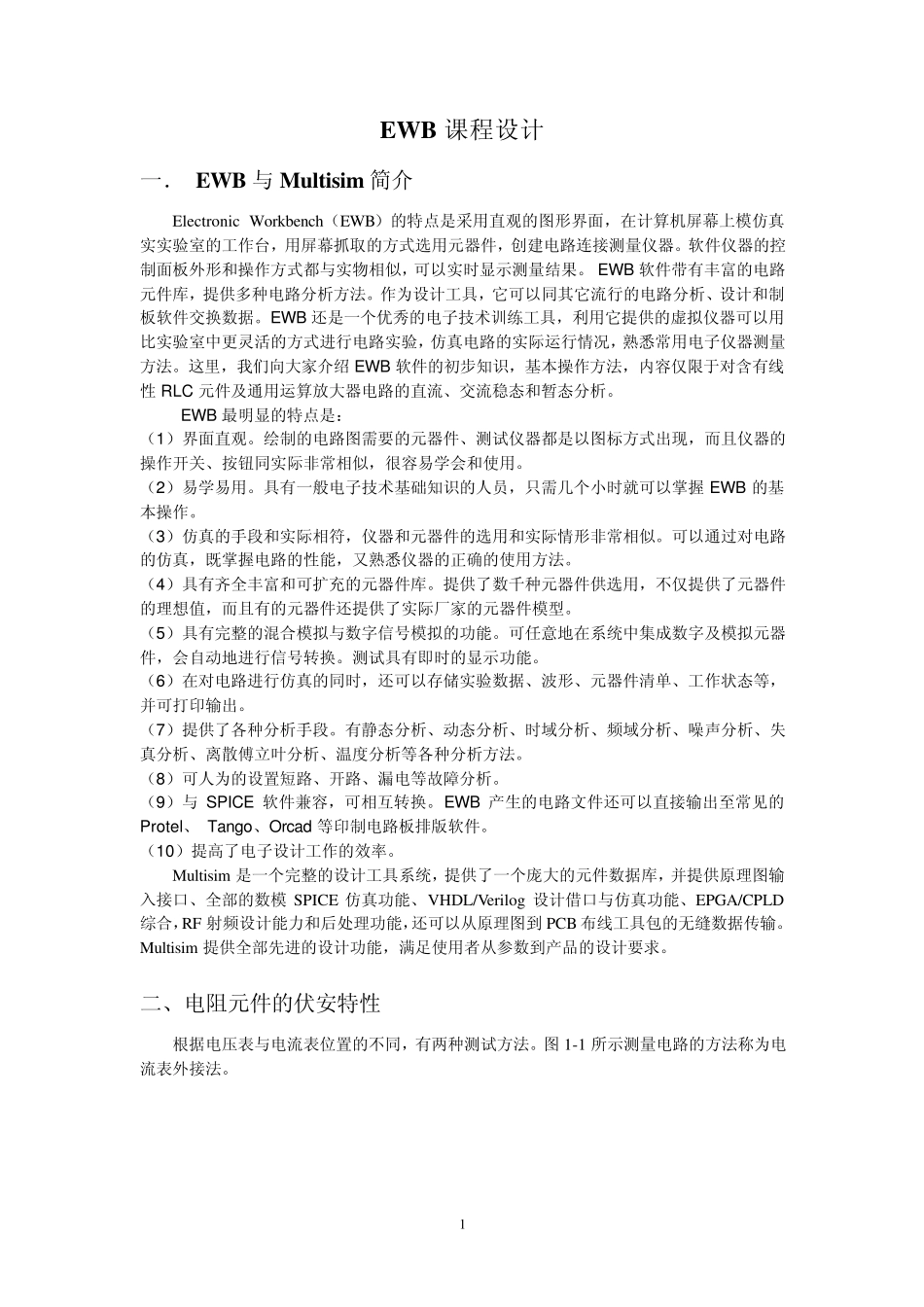

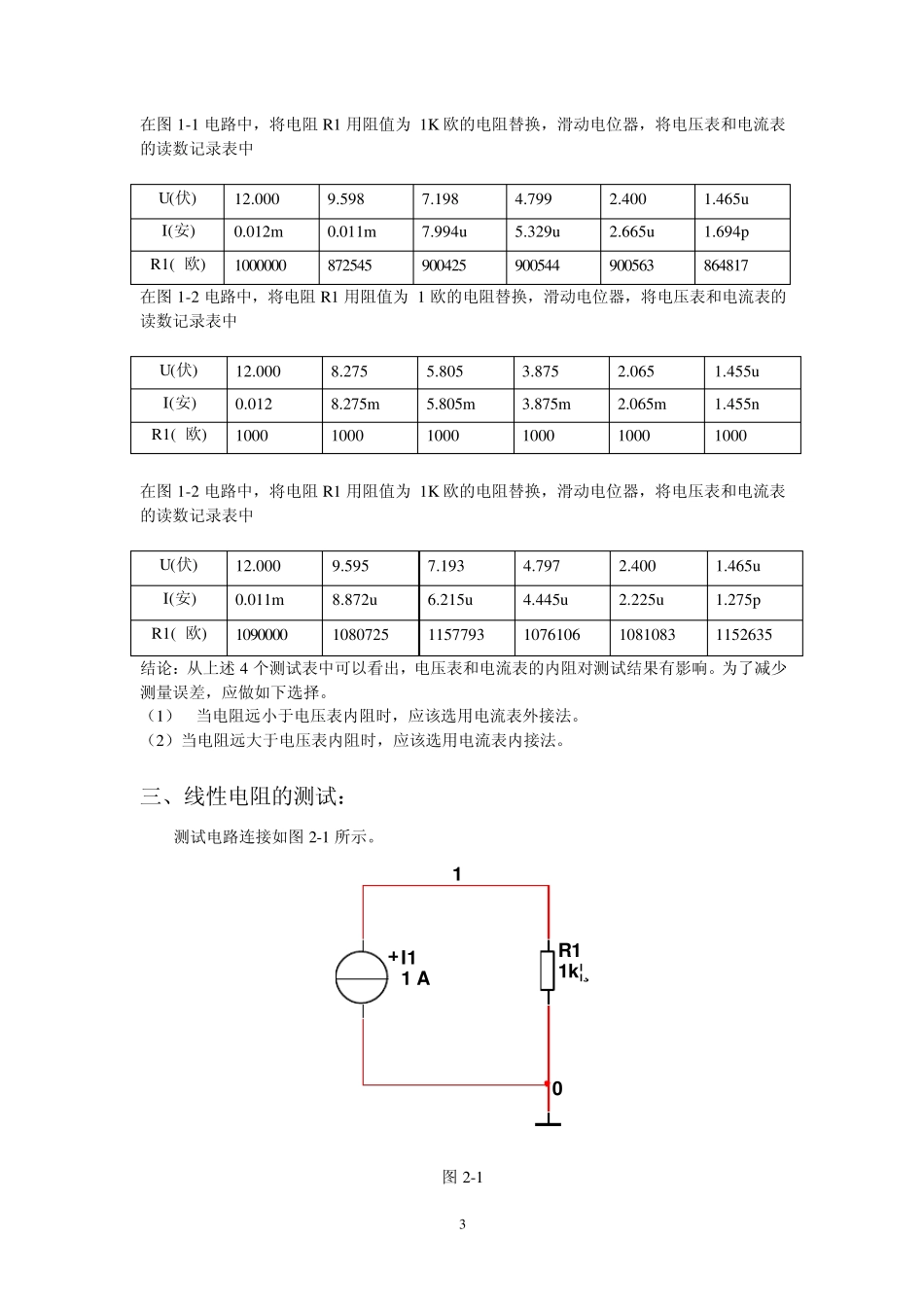

1 EWB 课程设计 一. EWB 与Mu ltisim 简介 Electronic Workbench(EWB)的特点是采用直观的图形界面,在计算机屏幕上模仿真实实验室的工作台,用屏幕抓取的方式选用元器件,创建电路连接测量仪器。软件仪器的控制面板外形和操作方式都与实物相似,可以实时显示测量结果。 EWB 软件带有丰富的电路元件库,提供多种电路分析方法。作为设计工具,它可以同其它流行的电路分析、设计和制板软件交换数据。EWB 还是一个优秀的电子技术训练工具,利用它提供的虚拟仪器可以用比实验室中更灵活的方式进行电路实验,仿真电路的实际运行情况,熟悉常用电子仪器测量方法。这里,我们向大家介绍 EWB 软件的初步知识,基本操作方法,内容仅限于对含有线性 RLC 元件及通用运算放大器电路的直流、交流稳态和暂态分析。 EWB 最明显的特点是: (1)界面直观。绘制的电路图需要的元器件、测试仪器都是以图标方式出现,而且仪器的操作开关、按钮同实际非常相似,很容易学会和使用。 (2)易学易用。具有一般电子技术基础知识的人员,只需几个小时就可以掌握 EWB 的基本操作。 (3)仿真的手段和实际相符,仪器和元器件的选用和实际情形非常相似。可以通过对电路的仿真,既掌握电路的性能,又熟悉仪器的正确的使用方法。 (4)具有齐全丰富和可扩充的元器件库。提供了数千种元器件供选用,不仅提供了元器件的理想值,而且有的元器件还提供了实际厂家的元器件模型。 (5)具有完整的混合模拟与数字信号模拟的功能。可任意地在系统中集成数字及模拟元器件,会自动地进行信号转换。测试具有即时的显示功能。 (6)在对电路进行仿真的同时,还可以存储实验数据、波形、元器件清单、工作状态等,并可打印输出。 (7)提供了各种分析手段。有静态分析、动态分析、时域分析、频域分析、噪声分析、失真分析、离散傅立叶分析、温度分析等各种分析方法。 (8)可人为的设置短路、开路、漏电等故障分析。 (9)与SPICE 软件兼容,可相互转换。EWB 产生的电路文件还可以直接输出至常见的Protel、 Tango、Orcad 等印制电路板排版软件。 (10)提高了电子设计工作的效率。 Mu ltisim 是一个完整的设计工具系统,提供了一个庞大的元件数据库,并提供原理图输入接口、全部的数模SPICE 仿真功能、VHDL/Verilog 设计借口与仿真功能、EPGA/CPLD综合,RF 射频设计能力和后处理功能,还可以从原理图到 PCB 布线工具包的无缝数据传输。Mu ltisim ...
