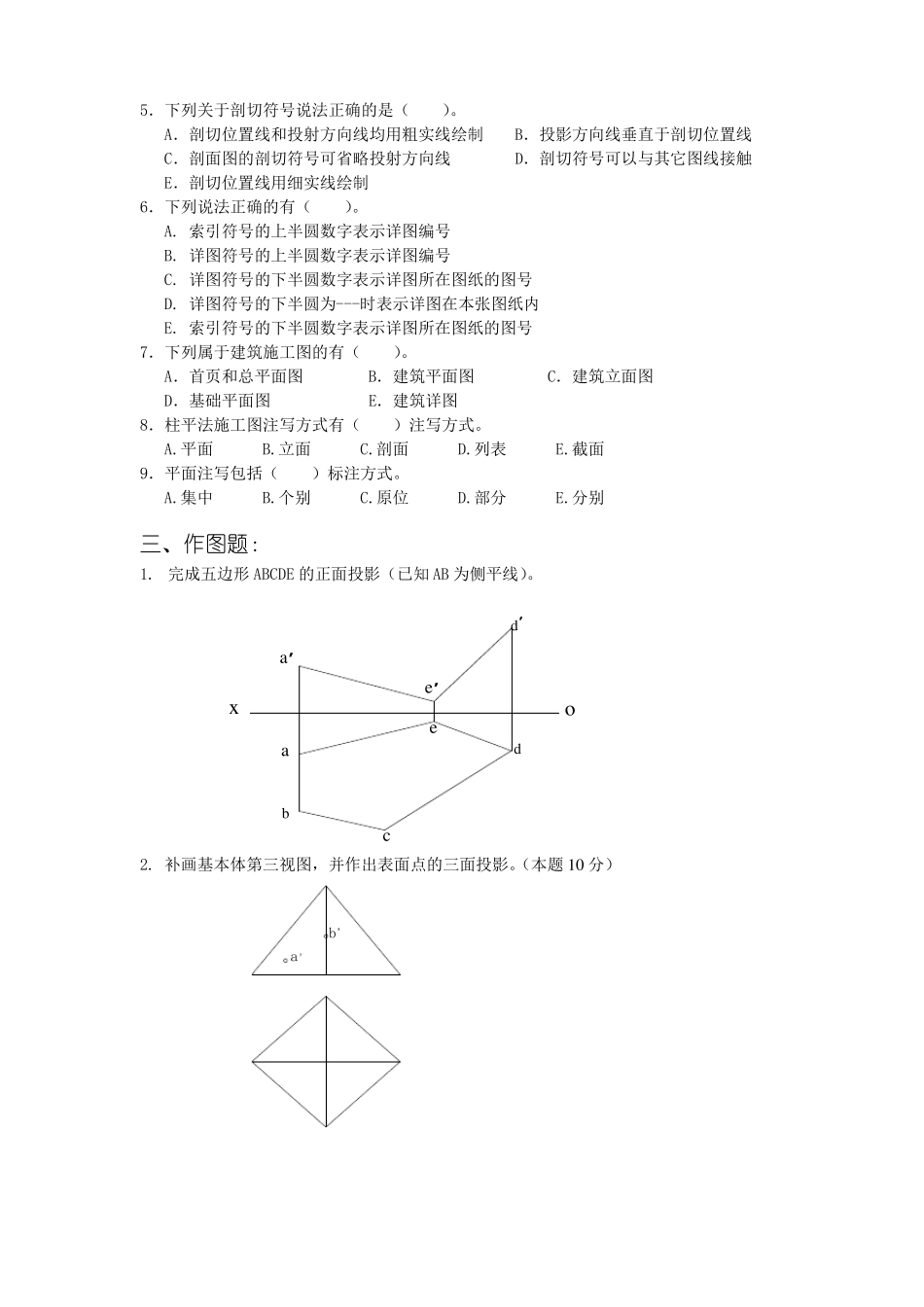

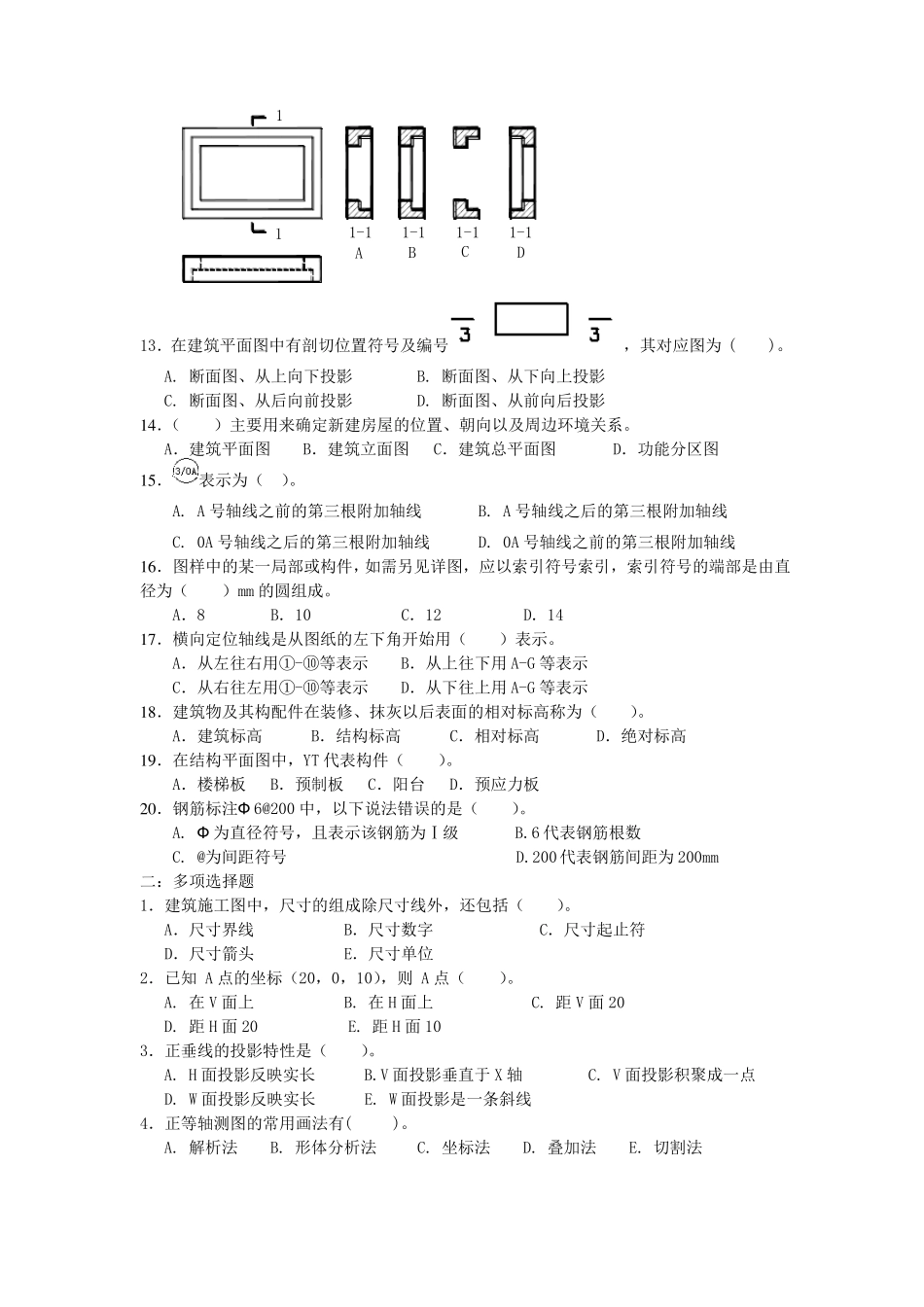

建筑制图复习资料一：单项选择1．房屋建筑制图标准规定，粗实线一般用于（）。A.主要可见轮廓线 B.可见轮廓线C.不可见轮廓线 D.尺寸线、尺寸界线及图例线2．当比例为 5:1 时，图上量得长度为 60mm，实际长度为（）mm。A.12 B.15 C.30 D.3003．一个完整的尺寸所包含的四个基本要素是（）。A. 尺寸界线、尺寸线、数字和箭头B. 尺寸线、起止符号、箭头和尺寸数字C. 尺寸界线、尺寸线、尺寸数字和单位D. 尺寸界线、尺寸线、尺寸起止符号和数字4．工程图纸一般是采用（）原理绘制。A．中心投影法 B．平行投影法 C．斜投影法 D．正投影法5．水平投影和侧面投影应满足（）的投影规律。A．宽相等 B．长对正 C．高平齐 D．长、宽、高都相等6．已知 E 点距 H、V、W 面的距离分别为 10、5、20；F 点在 E 点上方 5，左方 10，前方 15，由此可知 F 的坐标为（）。A.（15，30，35） B.（30，20，15）C.（15，20，30） D.（10，20，5）7．某平面图形的正面投影为一直线,该平面为（）。A.正垂面 B.侧垂面 C.水平面D.铅垂面8．确定组成建筑形体的各基本形体形状大小的尺寸称为（）。A．基本尺寸 B．定形尺寸 C．定位尺寸 D．总体尺寸9．正面和水平投影图所对应的侧面投影图为（）。ABCD10．( )主要用于识读以叠加方式形成的组合体投影图。A.形体分析法 B.线面分析法 C.解析法 D.叠加法11．正轴测图是（）。 A. 单一中心投影 B. 单一斜投影 C. 多面正投影 D. 单一正投影12．下列投影图中正确的 11 剖面图是( )。111-1A1-1B1-1C1-1D13．在建筑平面图中有剖切位置符号及编号，其对应图为 ( )。A. 断面图、从上向下投影 B. 断面图、从下向上投影C. 断面图、从后向前投影 D. 断面图、从前向后投影14．（）主要用来确定新建房屋的位置、朝向以及周边环境关系。A．建筑平面图 B．建筑立面图 C．建筑总平面图 D．功能分区图15．表示为（）。A. A 号轴线之前的第三根附加轴线 B. A 号轴线之后的第三根附加轴线C. 0A 号轴线之后的第三根附加轴线 D. 0A 号轴线之前的第三根附加轴线16．图样中的某一局部或构件，如需另见详图，应以索引符号索引，索引符号的端部是由直径为（）mm 的圆组成。A．8 B．10 C．12 D．1417．横向定位轴线是从图纸的左下角开始用（）表示。A．从左往右用①-⑩等表示 B．从上往下用 A-G 等表示C．从右往左用①-⑩等表示 D．从下往上用 A-G 等表示18．建筑物及其构...
