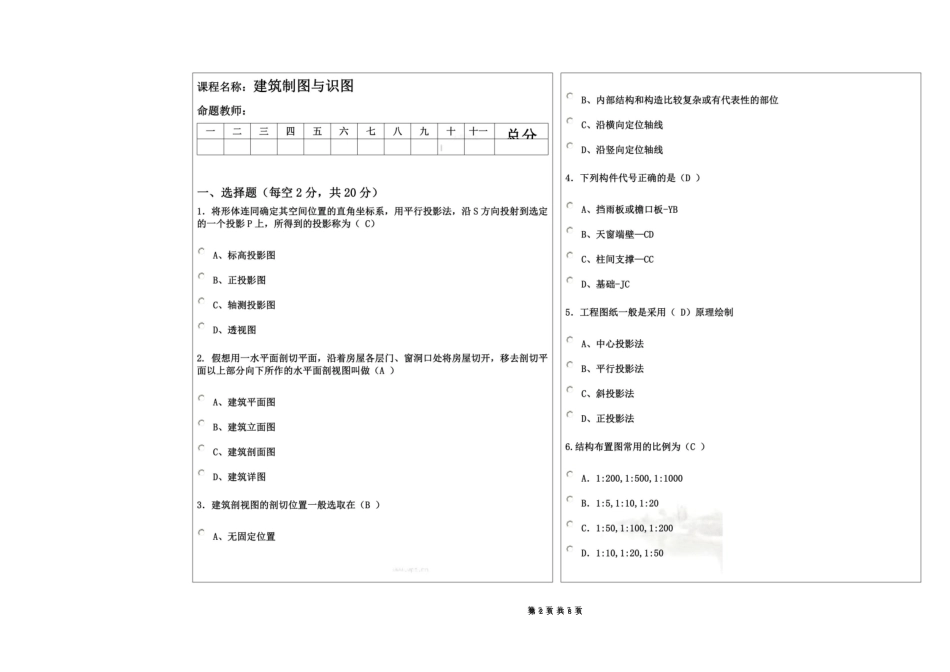

建筑制图与识图试题及答案第 2 页 共 8 页第 3 页 共 8 页7. 粗实线一般用途为（B ）A、可见轮廓线B、主要可见轮廓线C、不可见轮廓线D、图例线8．在 A 号轴线之后附加的第二根轴线时，正确的是（C ）A、A/2B、B/2C、2/AD、2/B9．构造配件图例中，孔洞图例正确的是(C )D、14二、 填空题（每空 2 分，共 50 分）1、工程建设制图中的主要可见轮廓线应选用粗实线。2、图样上的尺寸包括尺寸界线、尺寸线、尺寸起止符号、尺寸数值。3、标高有相对标高和绝对标高。4、房屋施工图由于专业分工的不同，分为建筑施工图、结构施工图和设备施工图。5、指北针圆的直径宜为 24mm，用细实线绘制。6、在建筑平面中，横向定位轴线应用阿拉伯数字从 左至 右依次编写；竖向定位轴线应用大写拉丁字母从上至 下顺序编写。7、根据不同的剖切方式，剖面图有 全剖面图、阶梯剖面图、展开剖面图、局部剖面图和分层剖面图。8、民用建筑一般由基础、 墙和柱、楼底层和地坪层、楼梯、屋顶、门窗 等六大部分组成。三、根据要求画图（30 分）1、根据立体图画出图形的三面投影图。A、B、 C、D、10．定位轴线用细点划线表示，末端画实线圆、圆的直径为（A）mm。A、10B、12C、5答案：第 4 页 共 8 页第 5 页 共 8 页第 6 页 共 8 页第 7 页 共 8 页第 8 页 共 8 页
