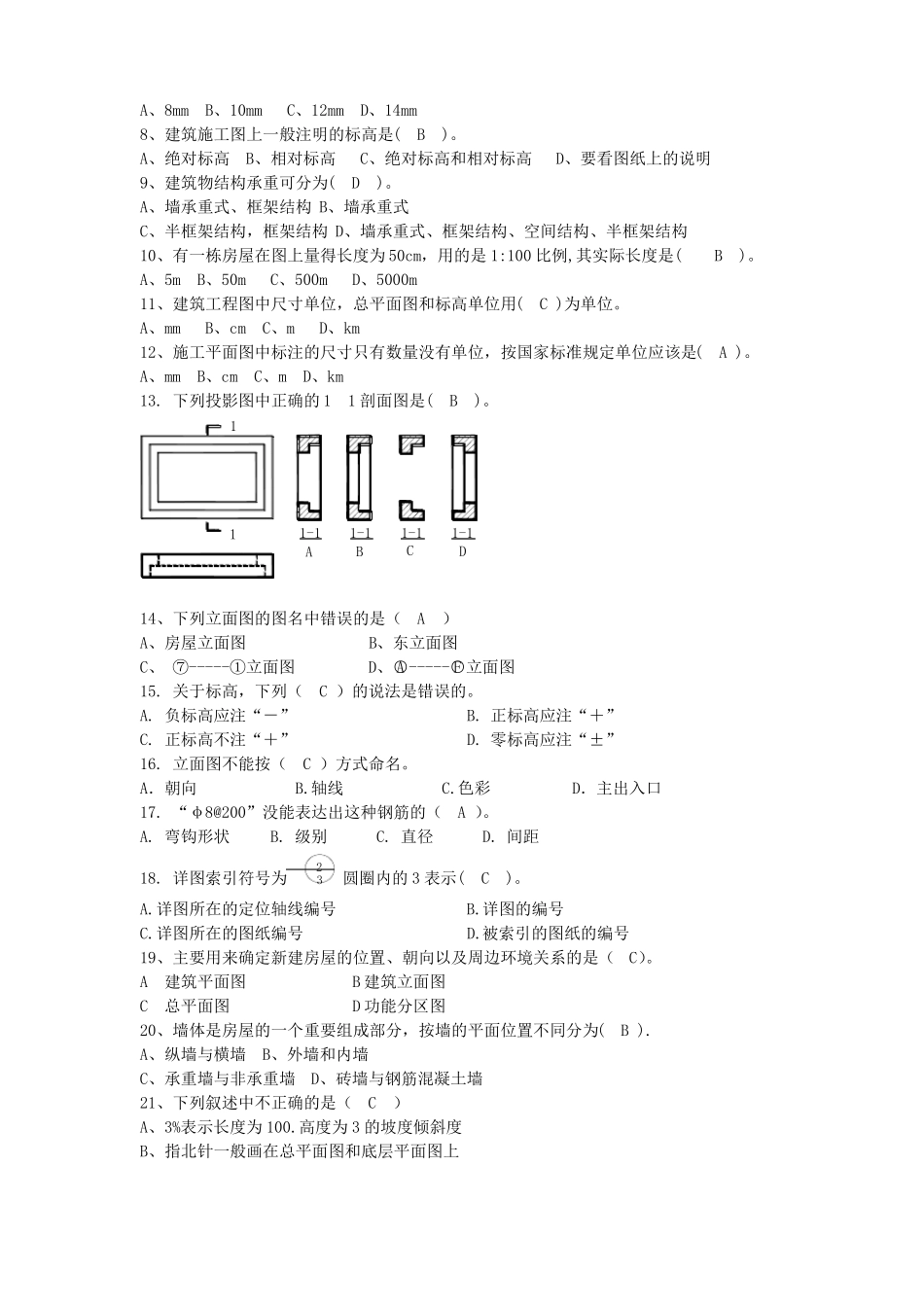

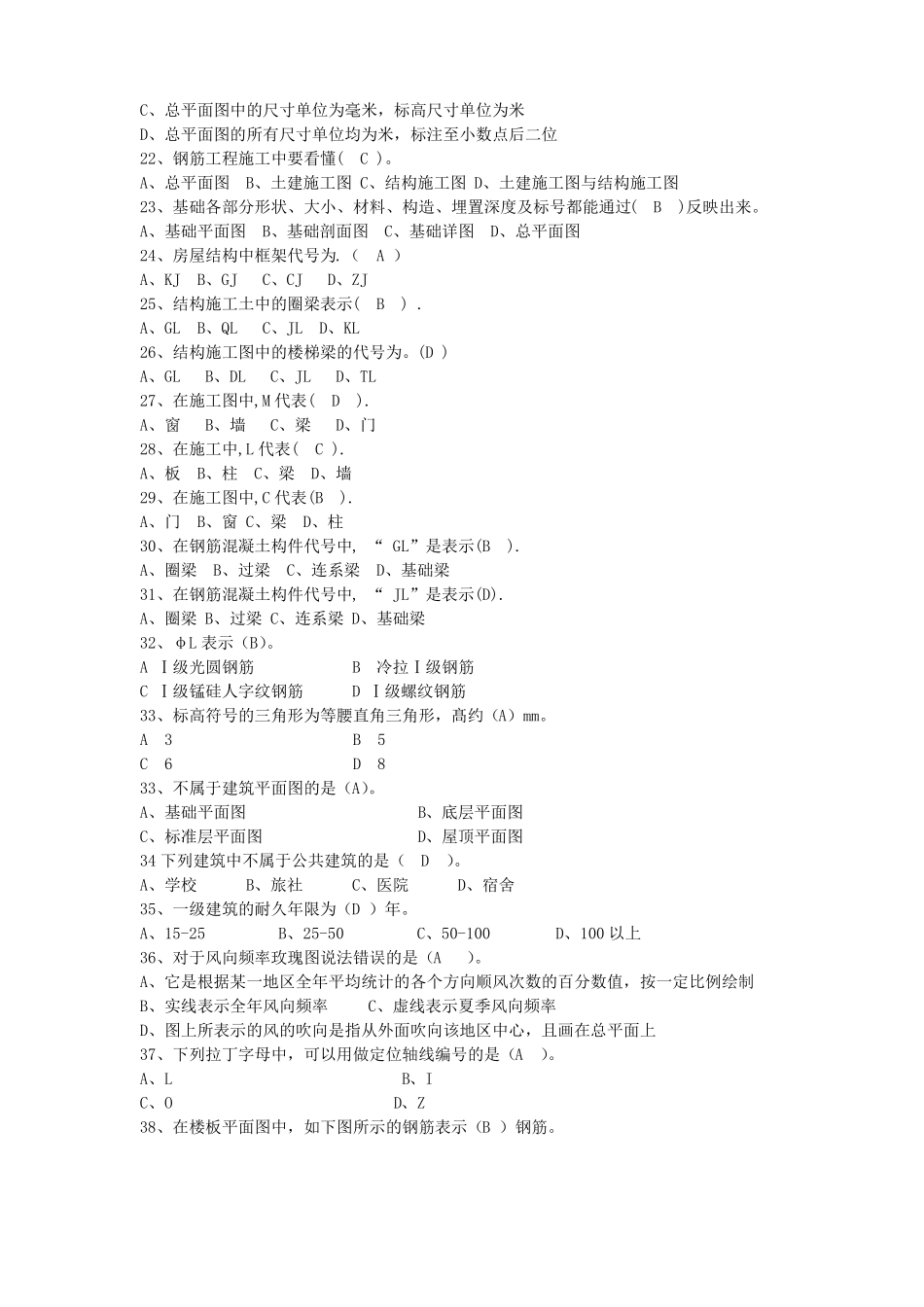

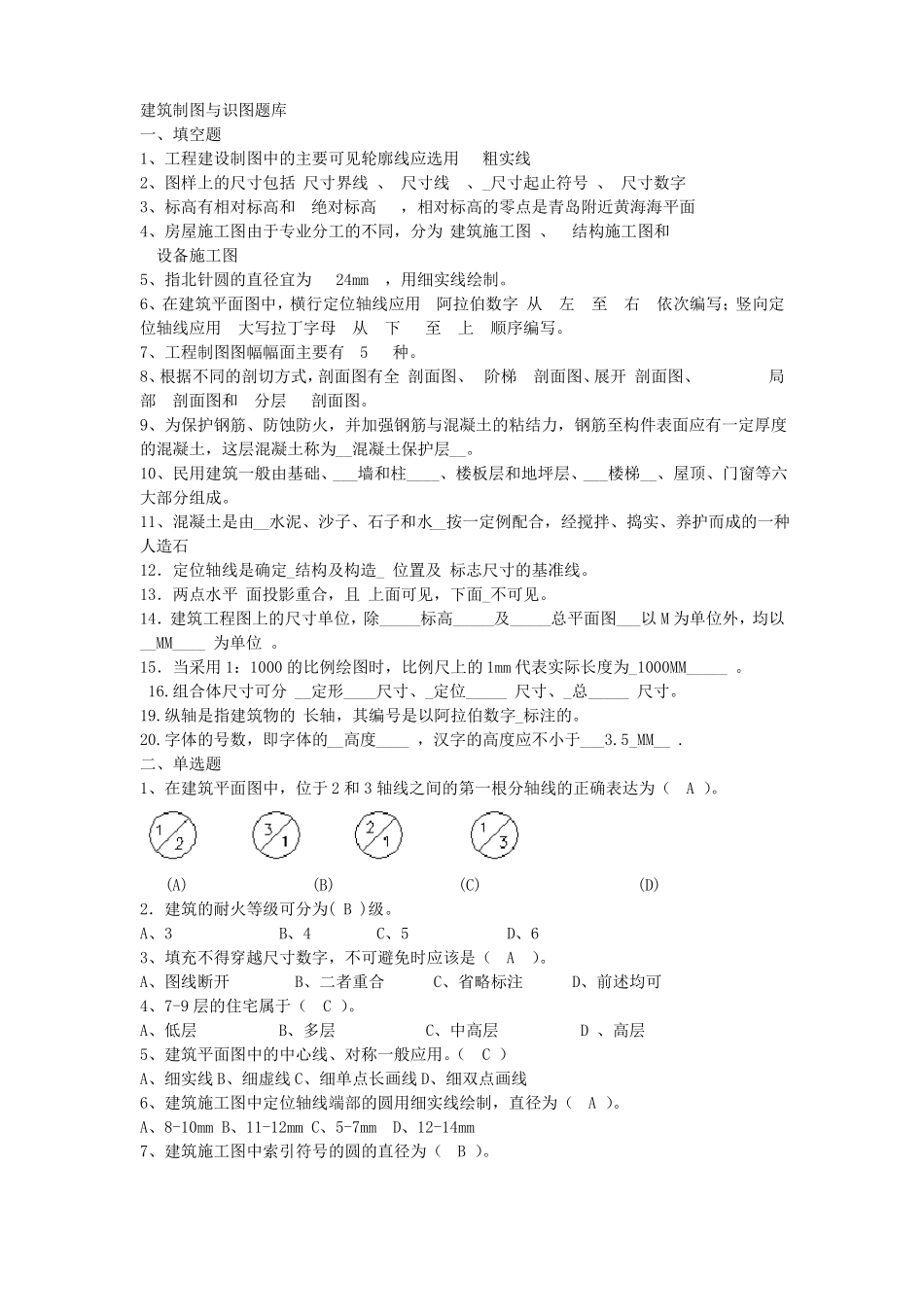

建筑制图与识图题库一、填空题1、工程建设制图中的主要可见轮廓线应选用粗实线2、图样上的尺寸包括 尺寸界线 、 尺寸线、_尺寸起止符号 、 尺寸数字3、标高有相对标高和绝对标高，相对标高的零点是青岛附近黄海海平面4、房屋施工图由于专业分工的不同，分为 建筑施工图 、结构施工图和设备施工图5、指北针圆的直径宜为 24mm，用细实线绘制。6、在建筑平面图中，横行定位轴线应用阿拉伯数字 从左至右依次编写；竖向定位轴线应用大写拉丁字母从下至上顺序编写。7、工程制图图幅幅面主要有 5种。8、根据不同的剖切方式，剖面图有全 剖面图、 阶梯剖面图、展开 剖面图、局部剖面图和分层剖面图。9、为保护钢筋、防蚀防火，并加强钢筋与混凝土的粘结力，钢筋至构件表面应有一定厚度的混凝土，这层混凝土称为__混凝土保护层__。10、民用建筑一般由基础、___墙和柱____、楼板层和地坪层、___楼梯__、屋顶、门窗等六大部分组成。11、混凝土是由__水泥、沙子、石子和水__按一定例配合，经搅拌、捣实、养护而成的一种人造石12．定位轴线是确定_结构及构造_ 位置及 标志尺寸的基准线。13．两点水平 面投影重合，且 上面可见，下面_不可见。14．建筑工程图上的尺寸单位，除_____标高_____及_____总平面图___以 M 为单位外，均以__MM____ 为单位 。15．当采用 1：1000 的比例绘图时，比例尺上的 1mm 代表实际长度为_1000MM_____ 。 16.组合体尺寸可分 __定形____尺寸、_定位_____ 尺寸、_总_____ 尺寸。19.纵轴是指建筑物的 长轴，其编号是以阿拉伯数字_标注的。20.字体的号数，即字体的__高度____ ，汉字的高度应不小于___3.5_MM__ .二、单选题1、在建筑平面图中，位于 2 和 3 轴线之间的第一根分轴线的正确表达为（A ）。 (A) (B) (C) (D)2．建筑的耐火等级可分为( B )级。A、3 B、4 C、5 D、63、填充不得穿越尺寸数字，不可避免时应该是（A）。A、图线断开 B、二者重合 C、省略标注 D、前述均可4、7-9 层的住宅属于（C ）。A、低层 B、多层 C、中高层 D 、高层5、建筑平面图中的中心线、对称一般应用。（C ）A、细实线 B、细虚线 C、细单点长画线 D、细双点画线6、建筑施工图中定位轴线端部的圆用细实线绘制，直径为（A ）。A、8-10mm B、11-12mm C、5-7mm D、12-14mm7、建筑施工图中索引符号的圆的直径为（B ）。A、8mm B、10mm C、12mm D、14mm8、建筑施工图上一般注明的标高是(B )...
