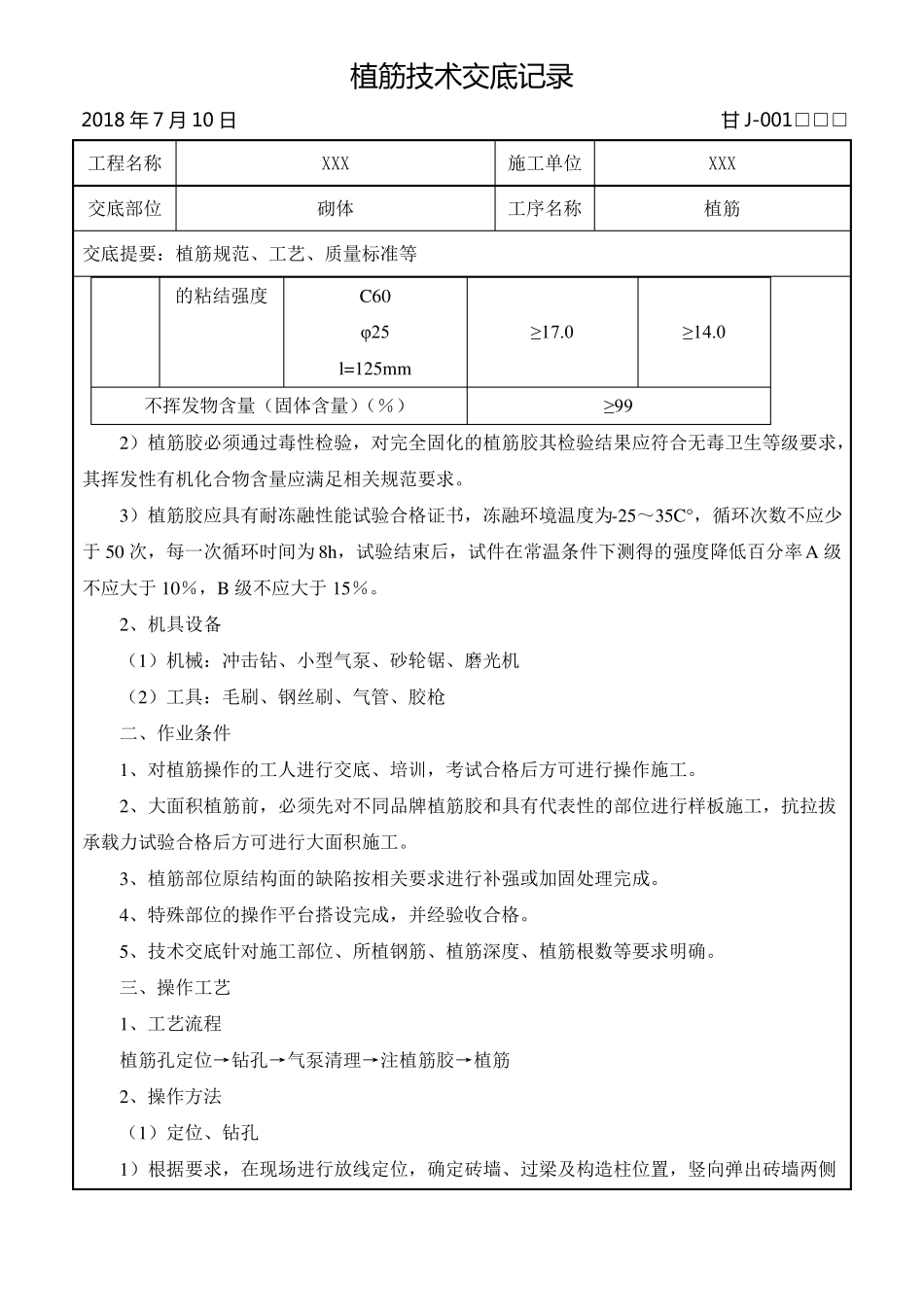

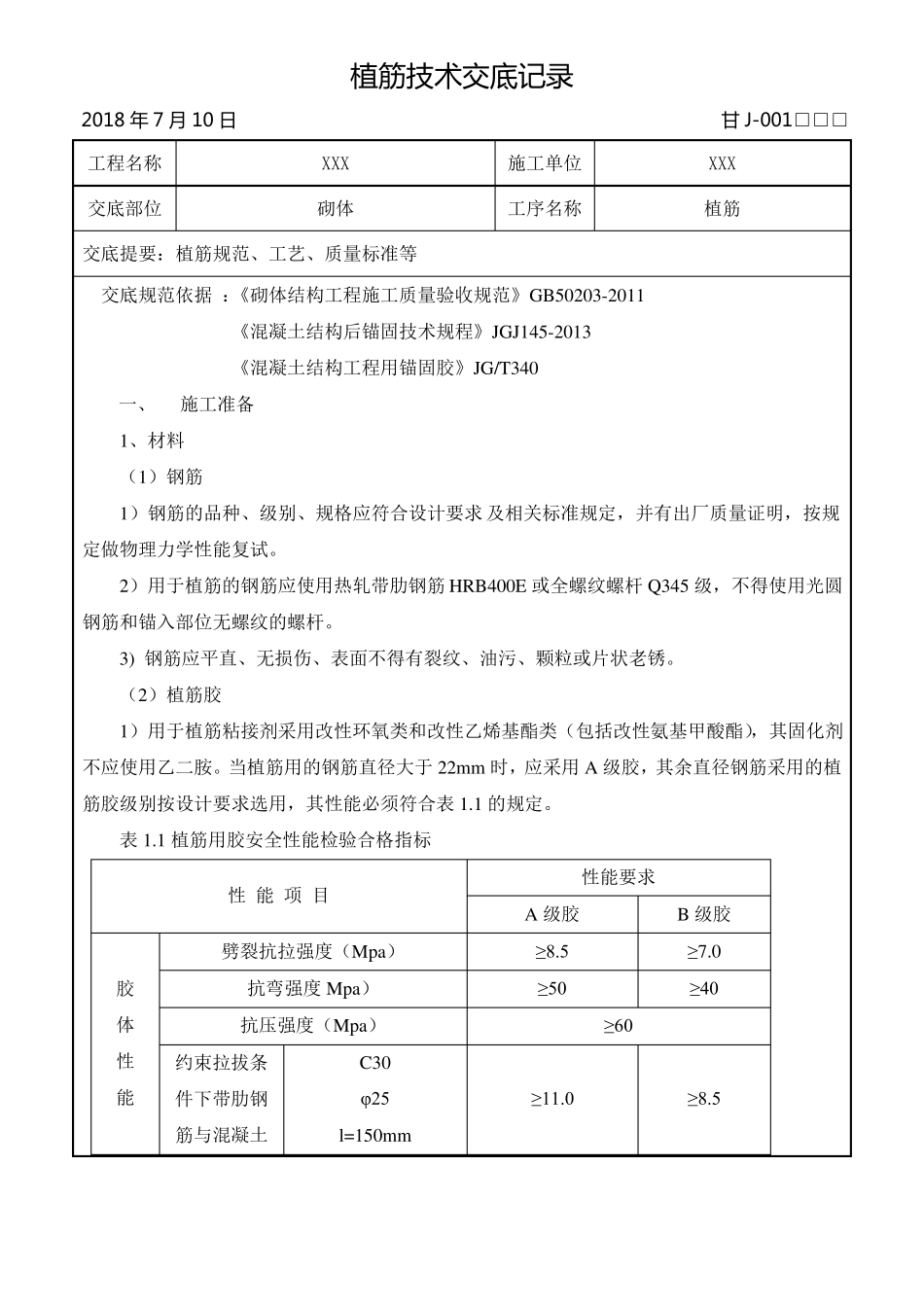

植筋技术交底记录2018 年 7 月 10 日甘 J-001□□□工程名称交底部位XXX砌体施工单位工序名称XXX植筋交底提要:植筋规范、工艺、质量标准等交底规范依据 :《砌体结构工程施工质量验收规范》GB50203-2011《混凝土结构后锚固技术规程》JGJ145-2013《混凝土结构工程用锚固胶》JG/T340一、施工准备1、材料(1)钢筋1)钢筋的品种、级别、规格应符合设计要求 及相关标准规定,并有出厂质量证明,按规定做物理力学性能复试。2)用于植筋的钢筋应使用热轧带肋钢筋 HRB400E 或全螺纹螺杆 Q345 级,不得使用光圆钢筋和锚入部位无螺纹的螺杆。3) 钢筋应平直、无损伤、表面不得有裂纹、油污、颗粒或片状老锈。(2)植筋胶1)用于植筋粘接剂采用改性环氧类和改性乙烯基酯类(包括改性氨基甲酸酯),其固化剂不应使用乙二胺。当植筋用的钢筋直径大于 22mm 时,应采用 A 级胶,其余直径钢筋采用的植筋胶级别按设计要求选用,其性能必须符合表 1.1 的规定。表 1.1 植筋用胶安全性能检验合格指标性 能 项 目劈裂抗拉强度(Mpa)胶体性能抗弯强度 Mpa)抗压强度(Mpa)约束拉拔条件下带肋钢筋与混凝土C30φ25l=150mm≥11.0≥8.5≥8.5≥50≥60性能要求A 级胶B 级胶≥7.0≥40植筋技术交底记录2018 年 7 月 10 日甘 J-001□□□工程名称交底部位XXX砌体施工单位工序名称XXX植筋交底提要:植筋规范、工艺、质量标准等的粘结强度C60φ25l=125mm不挥发物含量(固体含量)(%)≥99≥17.0≥14.02)植筋胶必须通过毒性检验,对完全固化的植筋胶其检验结果应符合无毒卫生等级要求,其挥发性有机化合物含量应满足相关规范要求。3)植筋胶应具有耐冻融性能试验合格证书,冻融环境温度为-25~35C°,循环次数不应少于 50 次,每一次循环时间为 8h,试验结束后,试件在常温条件下测得的强度降低百分率A 级不应大于 10%,B 级不应大于 15%。2、机具设备(1)机械:冲击钻、小型气泵、砂轮锯、磨光机(2)工具:毛刷、钢丝刷、气管、胶枪二、作业条件1、对植筋操作的工人进行交底、培训,考试合格后方可进行操作施工。2、大面积植筋前,必须先对不同品牌植筋胶和具有代表性的部位进行样板施工,抗拉拔承载力试验合格后方可进行大面积施工。3、植筋部位原结构面的缺陷按相关要求进行补强或加固处理完成。4、特殊部位的操作平台搭设完成,并经验收合格。5、技术交底针对施工部位、所植钢筋、植筋深度、植筋根数等要求明确。三、操作工艺1...
