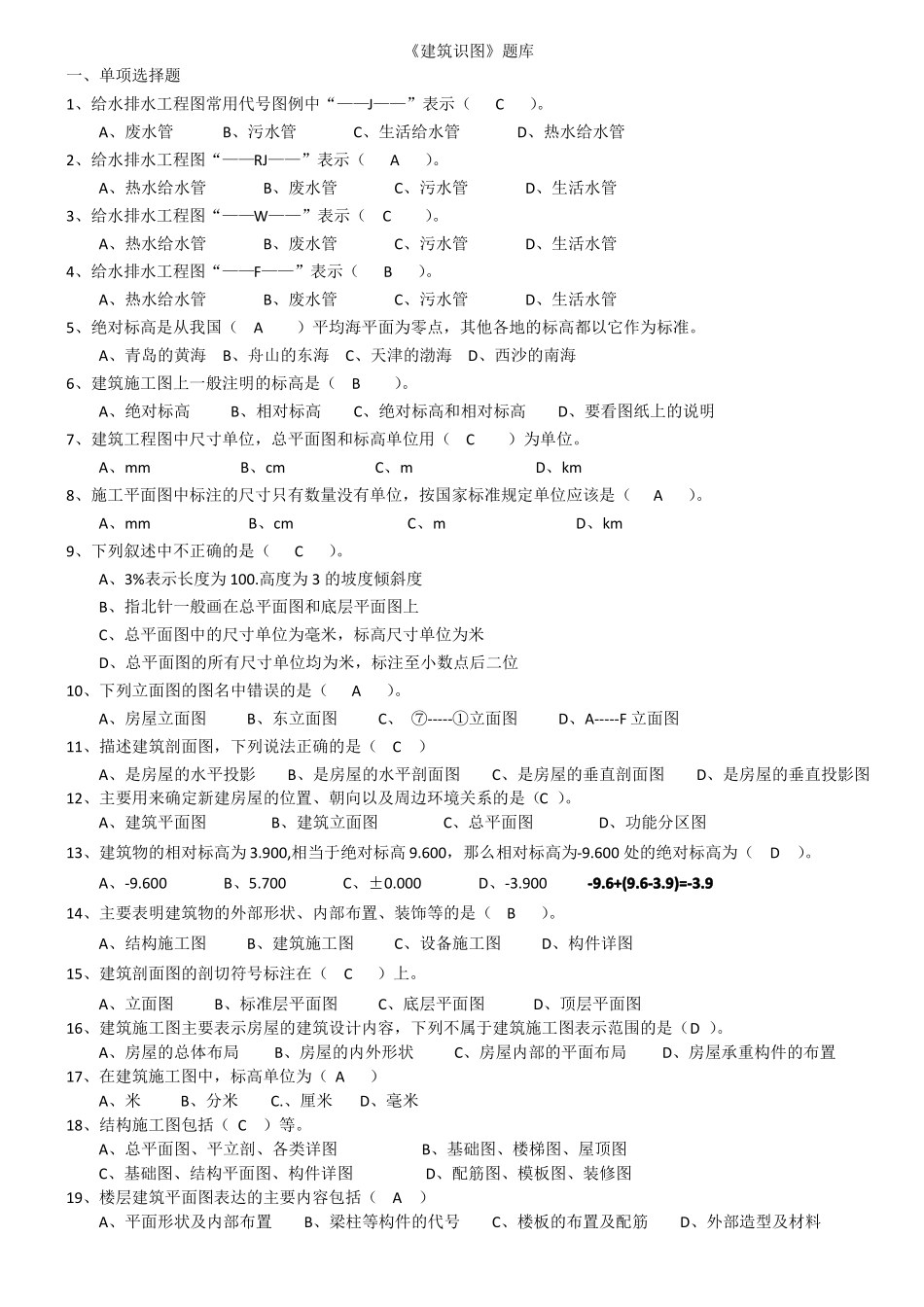

《建筑识图》题库一、单项选择题1、给水排水工程图常用代号图例中“——J——”表示（C）。A、废水管B、污水管C、生活给水管D、热水给水管2、给水排水工程图“——RJ——”表示（A）。A、热水给水管B、废水管C、污水管D、生活水管3、给水排水工程图“——W——”表示（C）。A、热水给水管B、废水管C、污水管D、生活水管4、给水排水工程图“——F——”表示（B）。A、热水给水管B、废水管C、污水管D、生活水管5、绝对标高是从我国（A）平均海平面为零点，其他各地的标高都以它作为标准。A、青岛的黄海B、舟山的东海C、天津的渤海D、西沙的南海6、建筑施工图上一般注明的标高是（B）。A、绝对标高B、相对标高C、绝对标高和相对标高D、要看图纸上的说明7、建筑工程图中尺寸单位，总平面图和标高单位用（C）为单位。A、mmB、cmC、mD、km8、施工平面图中标注的尺寸只有数量没有单位，按国家标准规定单位应该是（A）。A、mmB、cmC、mD、km9、下列叙述中不正确的是（C）。A、3%表示长度为 100.高度为 3 的坡度倾斜度B、指北针一般画在总平面图和底层平面图上C、总平面图中的尺寸单位为毫米，标高尺寸单位为米D、总平面图的所有尺寸单位均为米，标注至小数点后二位10、下列立面图的图名中错误的是（A）。A、房屋立面图B、东立面图C、 ⑦-----①立面图D、A-----F 立面图11、描述建筑剖面图，下列说法正确的是（C）A、是房屋的水平投影B、是房屋的水平剖面图C、是房屋的垂直剖面图D、是房屋的垂直投影图12、主要用来确定新建房屋的位置、朝向以及周边环境关系的是（C ）。A、建筑平面图B、建筑立面图C、总平面图D、功能分区图13、建筑物的相对标高为 3.900,相当于绝对标高 9.600，那么相对标高为-9.600 处的绝对标高为（D）。A、-9.600B、5.700C、±0.000D、-3.900-9.6+(9.6-3.9)=-3.914、主要表明建筑物的外部形状、内部布置、装饰等的是（B）。A、结构施工图B、建筑施工图C、设备施工图D、构件详图15、建筑剖面图的剖切符号标注在（C）上。A、立面图B、标准层平面图C、底层平面图D、顶层平面图16、建筑施工图主要表示房屋的建筑设计内容，下列不属于建筑施工图表示范围的是（ D ）。A、房屋的总体布局B、房屋的内外形状C、房屋内部的平面布局D、房屋承重构件的布置17、在建筑施工图中，标高单位为（ A）A、米B、分米C.、厘米D、毫米18、结构施工图包括（ C）等。A、总平面图、平立剖、各类详图B、基础图、楼梯图、屋顶图C、基础图、结构平面图...
