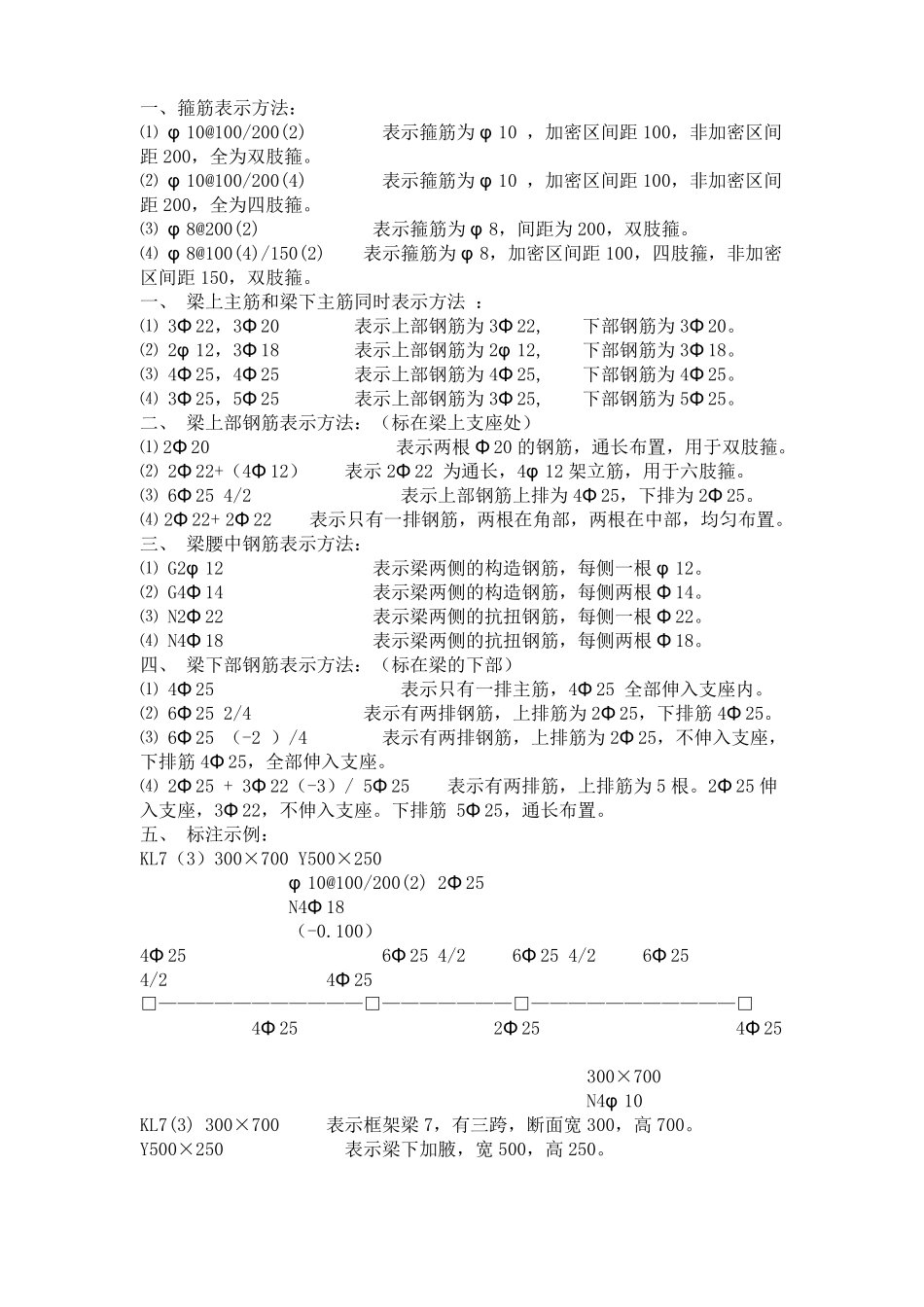

一、箍筋表示方法：⑴ φ 10@100/200(2)表示箍筋为 φ 10 ，加密区间距 100，非加密区间距 200，全为双肢箍。⑵ φ 10@100/200(4)表示箍筋为 φ 10 ，加密区间距 100，非加密区间距 200，全为四肢箍。⑶ φ 8@200(2)表示箍筋为 φ 8，间距为 200，双肢箍。⑷ φ 8@100(4)/150(2)表示箍筋为 φ 8，加密区间距 100，四肢箍，非加密区间距 150，双肢箍。一、 梁上主筋和梁下主筋同时表示方法 ：⑴ 3Φ 22，3Φ 20表示上部钢筋为 3Φ 22,下部钢筋为 3Φ 20。⑵ 2φ 12，3Φ 18表示上部钢筋为 2φ 12,下部钢筋为 3Φ 18。⑶ 4Φ 25，4Φ 25表示上部钢筋为 4Φ 25,下部钢筋为 4Φ 25。⑷ 3Φ 25，5Φ 25表示上部钢筋为 3Φ 25,下部钢筋为 5Φ 25。二、 梁上部钢筋表示方法：（标在梁上支座处）⑴ 2Φ 20表示两根 Φ 20 的钢筋，通长布置，用于双肢箍。⑵ 2Φ 22+（4Φ 12）表示 2Φ 22 为通长，4φ 12 架立筋，用于六肢箍。⑶ 6Φ 25 4/2表示上部钢筋上排为 4Φ 25，下排为 2Φ 25。⑷ 2Φ 22+ 2Φ 22表示只有一排钢筋，两根在角部，两根在中部，均匀布置。三、 梁腰中钢筋表示方法：⑴ G2φ 12表示梁两侧的构造钢筋，每侧一根 φ 12。⑵ G4Φ 14表示梁两侧的构造钢筋，每侧两根 Φ 14。⑶ N2Φ 22表示梁两侧的抗扭钢筋，每侧一根 Φ 22。⑷ N4Φ 18表示梁两侧的抗扭钢筋，每侧两根 Φ 18。四、 梁下部钢筋表示方法：（标在梁的下部）⑴ 4Φ 25表示只有一排主筋，4Φ 25 全部伸入支座内。⑵ 6Φ 25 2/4表示有两排钢筋，上排筋为 2Φ 25，下排筋 4Φ 25。⑶ 6Φ 25 （-2 ）/4表示有两排钢筋，上排筋为 2Φ 25，不伸入支座，下排筋 4Φ 25，全部伸入支座。⑷ 2Φ 25 + 3Φ 22（-3）/ 5Φ 25表示有两排筋，上排筋为 5 根。2Φ 25 伸入支座，3Φ 22，不伸入支座。下排筋 5Φ 25，通长布置。五、 标注示例：KL7（3）300×700 Y500×250φ 10@100/200(2) 2Φ 25N4Φ 18（-0.100）4Φ 25 6Φ 25 4/2 6Φ 25 4/2 6Φ 254/2 4Φ 25□———————————□———————□———————————□4Φ 25 2Φ 25 4Φ 25300×700N4φ 10KL7(3) 300×700表示框架梁 7，有三跨，断面宽 300，高 700。Y500×250表示梁下加腋，宽 500，高 250。N4Φ 18表示梁腰中抗扭钢筋。φ 10@100/200(2)...
