弱电工程中常见接口类型

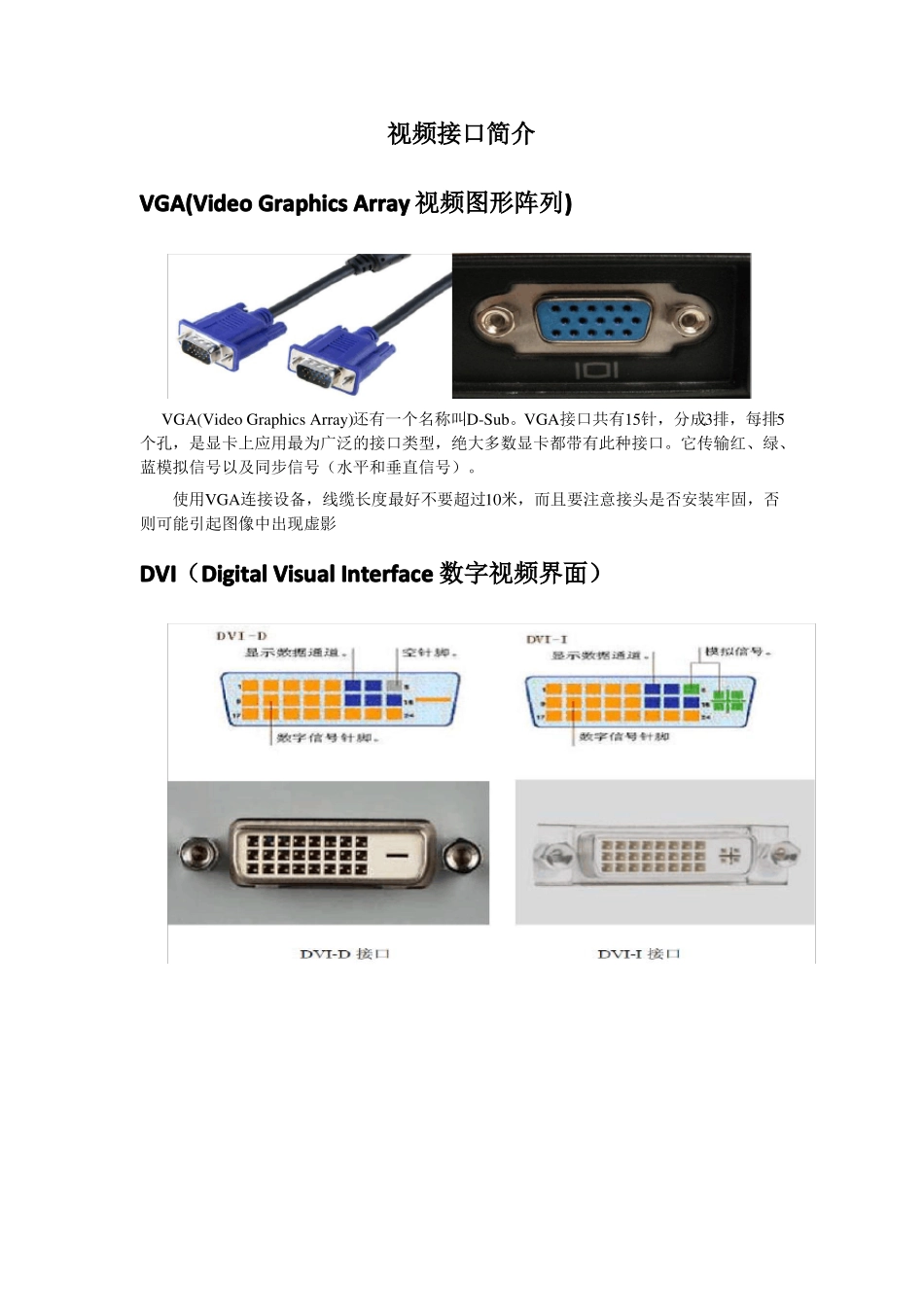

视频接口简介VGA(Video Graphics Array 视频图形阵列)VGA(Video Graphics Array)还有一个名称叫D-Sub。VGA接口共有15针，分成3排，每排5个孔，是显卡上应用最为广泛的接口类型，绝大多数显卡都带有此种接口。它传输红、绿、蓝模拟信号以及同步信号（水平和垂直信号）。使用VGA连接设备，线缆长度最好不要超过10米，而且要注意接头是否安装牢固，否则可能引起图像中出现虚影DVI（Digital Visual Interface 数字视频界面）DVI（Digital Visual Interface）接口与VGA都是电脑中最常用的接口，与VGA不同的是，DVI可以传输数字信号，不用再经过数模转换，所以画面质量非常高。目前，很多高清电视上也提供了DVI接口。需要注意的是，DVI接口有多种规格，常见的是DVI-D（Digital）和DVI-I（Integrated）。DVI-D只能传输数字信号，大家可以用它来连接显卡和平板电视。DVI-I则在DVI-D（Digital）基础上增加了对模拟信号的支持，所以DVI-I可以和VGA相互转换。常见 DVI 转接头DMS-59(Dual Monitor System 59，59 针双显示器系统 )DMS-59 是一种用于显卡的外部接口，共 59 个脚。DMS59 可以同时传送两个DVI 信号，之后再由一个适配器将其分离并传送到任何双DVI 或双 D-Sub（VGA）输出上。近观 DMS-59 连接器：插头大小相当于标准的 DVI 连接器，但是插针密度达到了 59 针。HDMI (High Definition Multimedia Interface)HDMI(High Definition Multimedia Interface)高清晰媒体接口是最近才出现的接口，它同DVI 一样是传输全数字化信号的。不同的是，HDMI 接口不仅能传输高清数字视频信号，还可以同时传输高质量的音频信号。虽然功能跟射频接口相同，不过由于采用了全数字化的信号传输，不会像射频接口那样出现画质不佳的情况。对于没有 HDMI 接口的用户，可以用适配器将 HDMI 接口转换为 DVI 接口，但这样就失去了音频信号。高品质的 HDMI 线材，即使长达 20 米，也能保证优秀的画质。HDMI 接口的三个主要优点提升画质提升音质HDCP（高速宽带内容保护）DP（DisplayPort）DP 转 VGA 接头DP 接口即 DisplayPort 接口，DisplayPort 是由视频电子标准协会(VESA)发布的显示接口。DisplayPort 将在传输视频信号的同时加入对高清音频信号传输的支持，同时支持更高的分辨率和刷新率。它能够支持单通道、单向、四线路连接，数据传输率 10.8Gbps，足以传送未经压缩的视频和相关音频，同时还支持 1Mbps 的...
