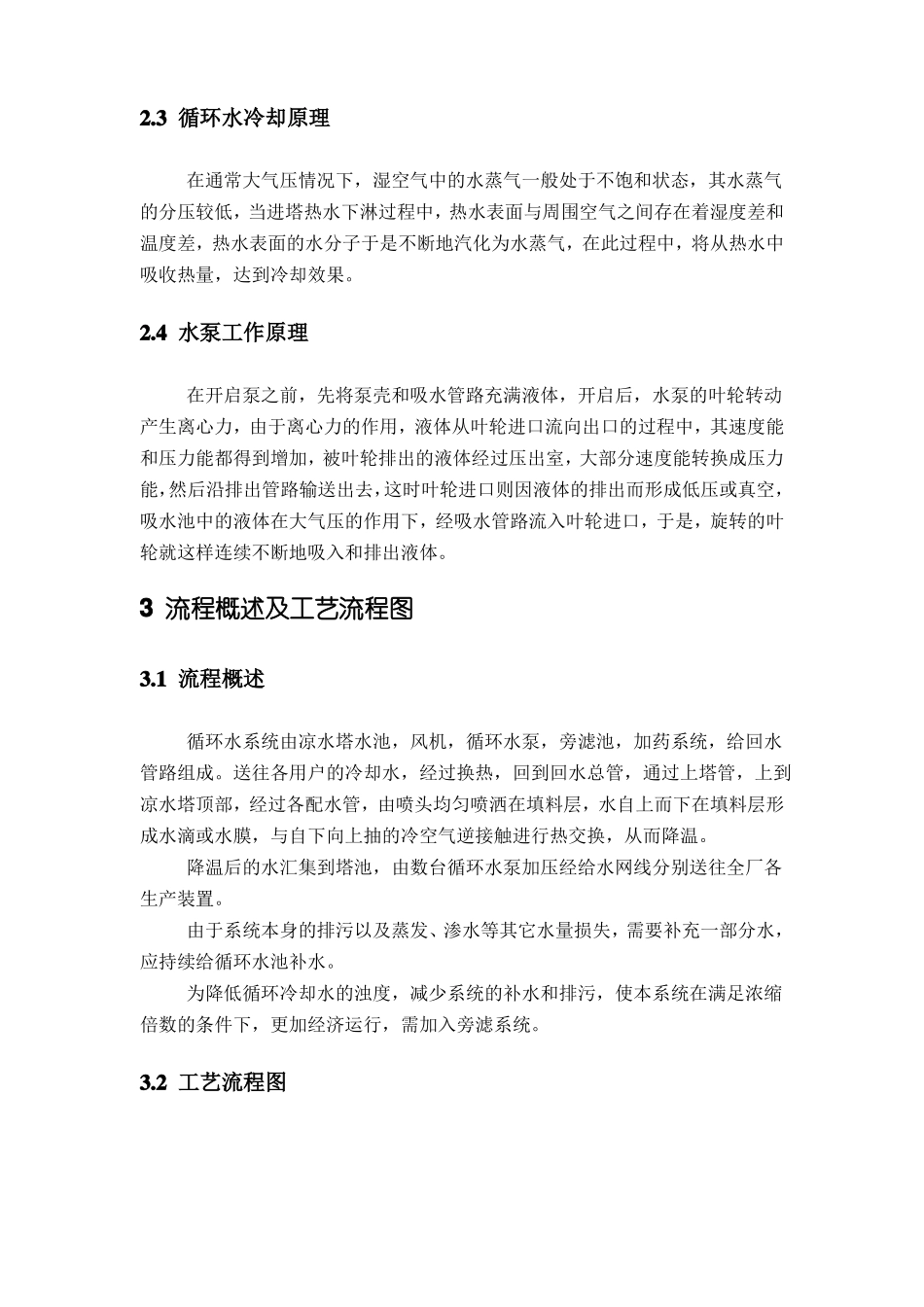

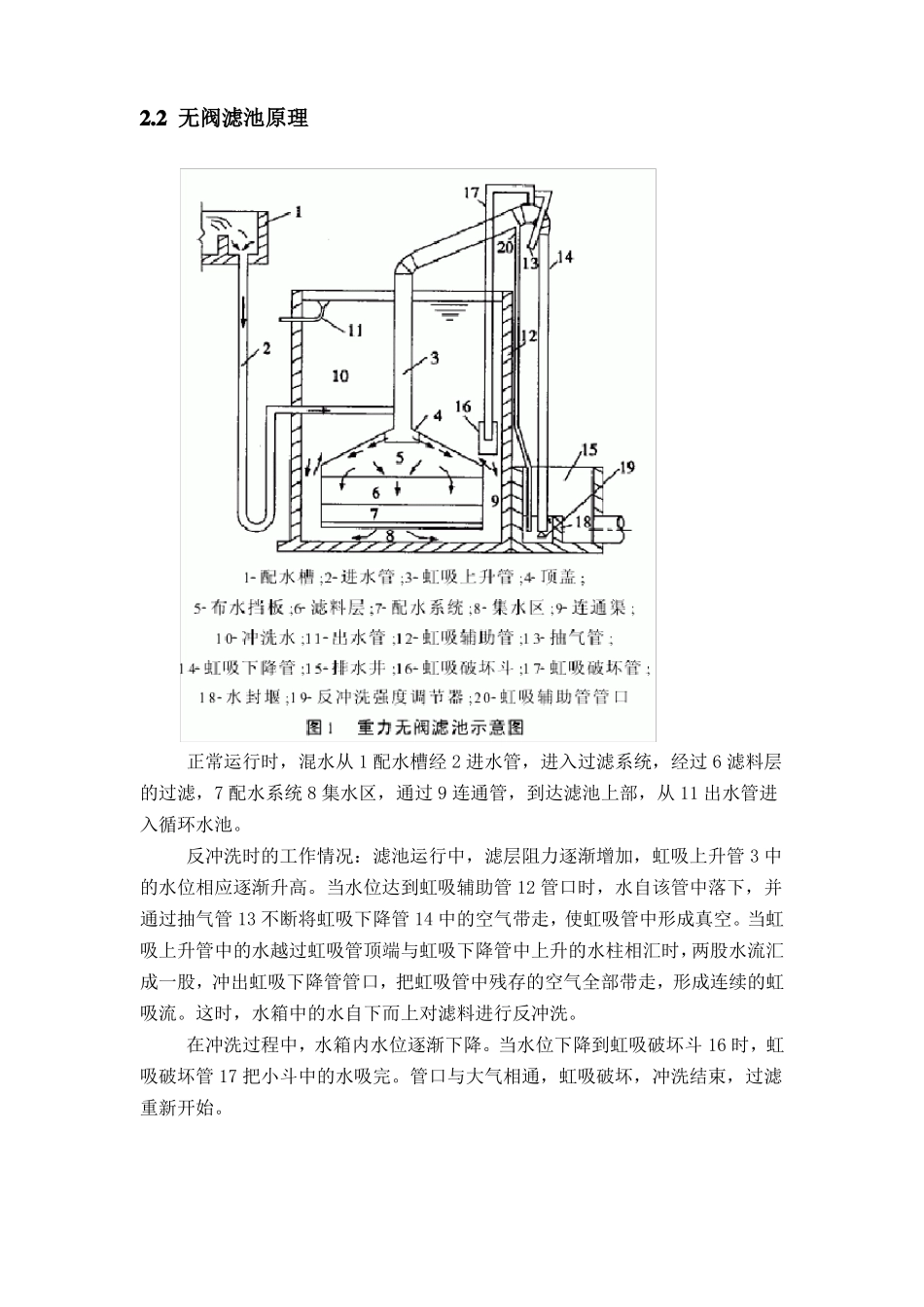

循环水1 岗位任务本岗位的目的是向生产装置提供符合要求的循环冷却水,同时为提高化工换热设备的热交换效率和设备的使用寿命,本岗位向外提供的冷却水全部用化学药剂处理过,通过加入阻垢剂、缓蚀剂、杀菌剂及通氯等来保证循环水冷却水质稳定。2 生产原理2.1 循环水工艺原理循环冷却水是化工生产的一个组成部分,由于水的重复使用,水中盐类浓缩,CO2散失,空气中灰尘进入循环水中致使微生物大量繁殖,引起换热设备产生结垢、腐蚀和粘泥,最终导致换热效率下降或酿成事故,为了控制沉积、腐蚀和微生物给设备、管路带来的危害,本岗位循环冷却水,用化学药剂来处理,通过加阻垢剂、缓蚀剂以及通氯来保证水质的稳定,提高了化工换热装置的热交换效率和设备的使用寿命。2.2 无阀滤池原理正常运行时,混水从 1 配水槽经 2 进水管,进入过滤系统,经过 6 滤料层的过滤,7 配水系统 8 集水区,通过 9 连通管,到达滤池上部,从 11 出水管进入循环水池。反冲洗时的工作情况:滤池运行中,滤层阻力逐渐增加,虹吸上升管 3 中的水位相应逐渐升高。当水位达到虹吸辅助管 12 管口时,水自该管中落下,并通过抽气管 13 不断将虹吸下降管 14 中的空气带走,使虹吸管中形成真空。当虹吸上升管中的水越过虹吸管顶端与虹吸下降管中上升的水柱相汇时,两股水流汇成一股,冲出虹吸下降管管口,把虹吸管中残存的空气全部带走,形成连续的虹吸流。这时,水箱中的水自下而上对滤料进行反冲洗。在冲洗过程中,水箱内水位逐渐下降。当水位下降到虹吸破坏斗 16 时,虹吸破坏管 17 把小斗中的水吸完。管口与大气相通,虹吸破坏,冲洗结束,过滤重新开始。2.3 循环水冷却原理在通常大气压情况下,湿空气中的水蒸气一般处于不饱和状态,其水蒸气的分压较低,当进塔热水下淋过程中,热水表面与周围空气之间存在着湿度差和温度差,热水表面的水分子于是不断地汽化为水蒸气,在此过程中,将从热水中吸收热量,达到冷却效果。2.4 水泵工作原理在开启泵之前,先将泵壳和吸水管路充满液体,开启后,水泵的叶轮转动产生离心力,由于离心力的作用,液体从叶轮进口流向出口的过程中,其速度能和压力能都得到增加,被叶轮排出的液体经过压出室,大部分速度能转换成压力能,然后沿排出管路输送出去,这时叶轮进口则因液体的排出而形成低压或真空,吸水池中的液体在大气压的作用下,经吸水管路流入叶轮进口,于是,旋转的叶轮就这样连续不断地吸入和排出液...
