微机原理流水灯的设计报告

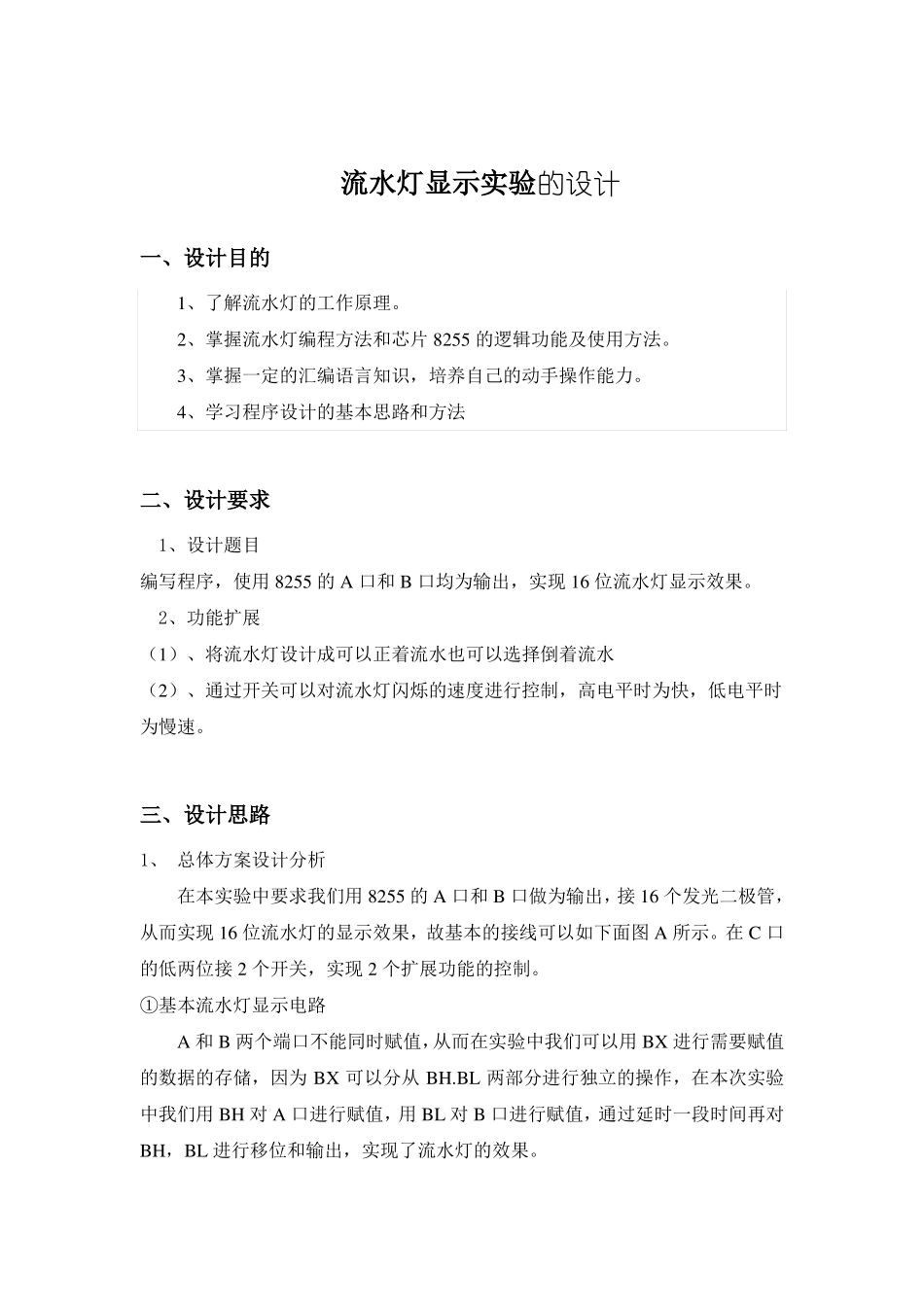

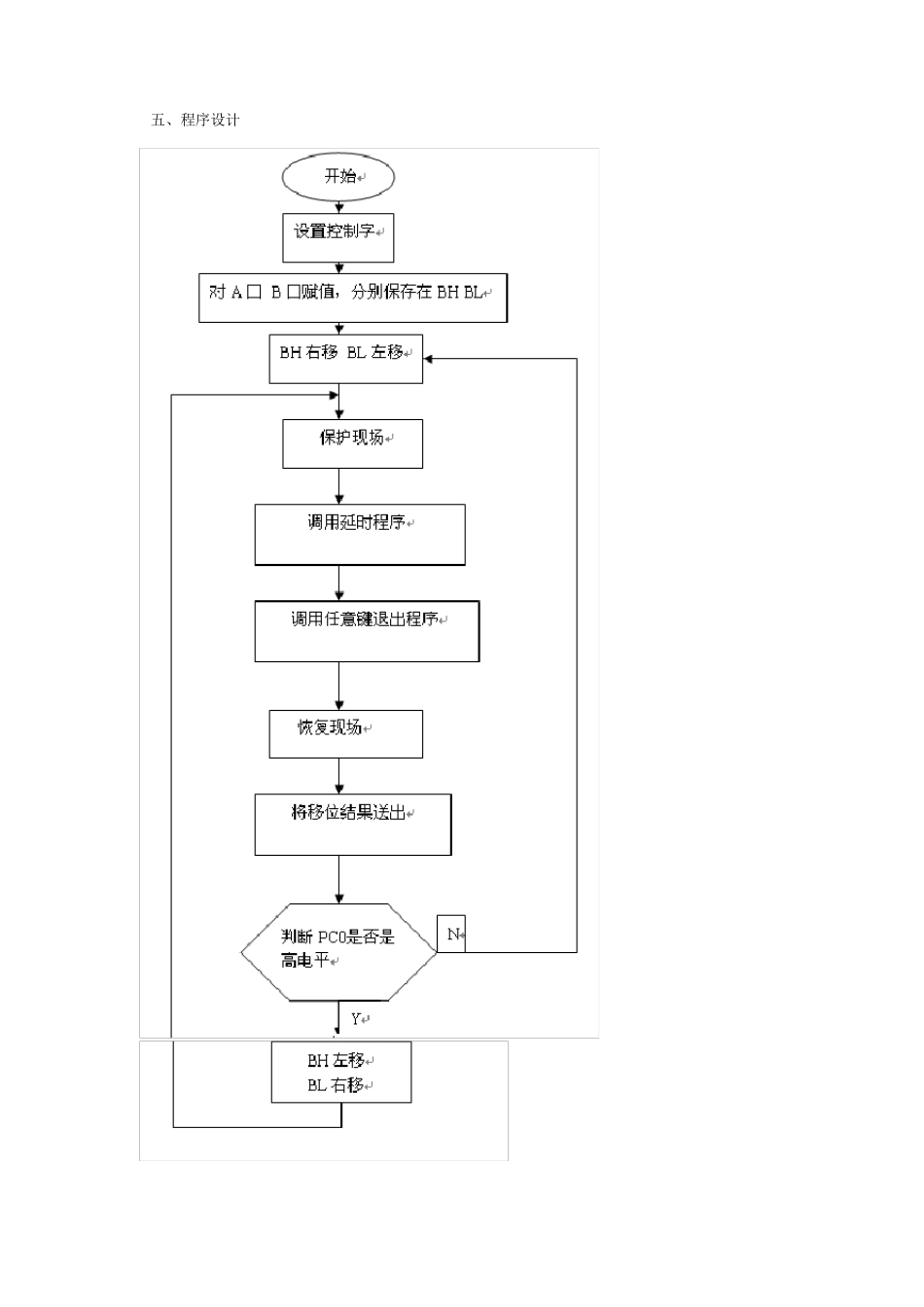

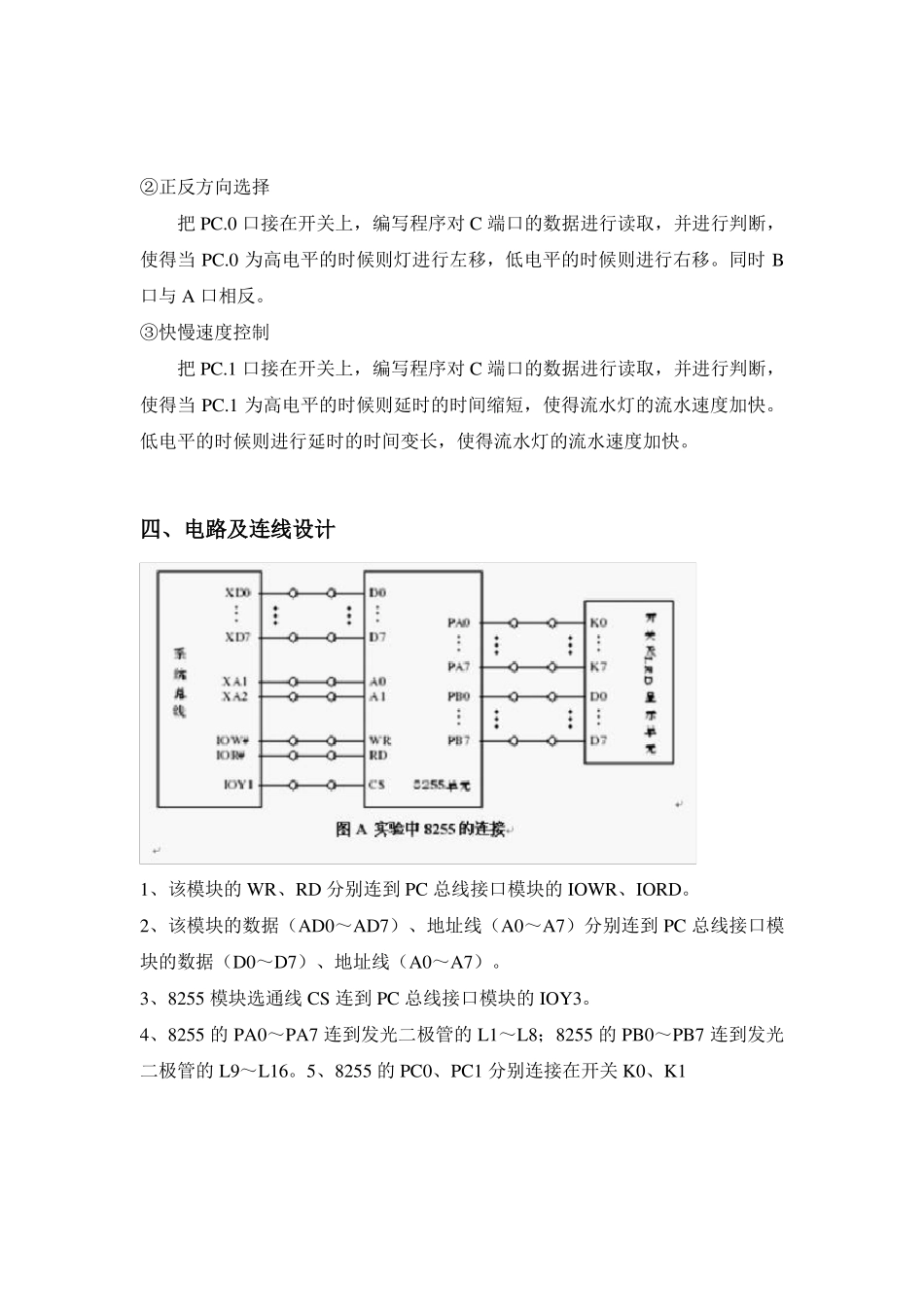

流水灯显示实验的设计一、设计目的1、了解流水灯的工作原理。2、掌握流水灯编程方法和芯片 8255 的逻辑功能及使用方法。3、掌握一定的汇编语言知识，培养自己的动手操作能力。4、学习程序设计的基本思路和方法二、设计要求1、设计题目编写程序，使用 8255 的 A 口和 B 口均为输出，实现 16 位流水灯显示效果。2、功能扩展（1）、将流水灯设计成可以正着流水也可以选择倒着流水（2）、通过开关可以对流水灯闪烁的速度进行控制，高电平时为快，低电平时为慢速。三、设计思路1、 总体方案设计分析在本实验中要求我们用 8255 的 A 口和 B 口做为输出，接 16 个发光二极管，从而实现 16 位流水灯的显示效果，故基本的接线可以如下面图 A 所示。在 C 口的低两位接 2 个开关，实现 2 个扩展功能的控制。①基本流水灯显示电路A 和 B 两个端口不能同时赋值，从而在实验中我们可以用 BX 进行需要赋值的数据的存储，因为 BX 可以分从 BH.BL 两部分进行独立的操作，在本次实验中我们用 BH 对 A 口进行赋值，用 BL 对 B 口进行赋值，通过延时一段时间再对BH，BL 进行移位和输出，实现了流水灯的效果。②正反方向选择把 PC.0 口接在开关上，编写程序对 C 端口的数据进行读取，并进行判断，使得当 PC.0 为高电平的时候则灯进行左移，低电平的时候则进行右移。同时 B口与 A 口相反。③快慢速度控制把 PC.1 口接在开关上，编写程序对 C 端口的数据进行读取，并进行判断，使得当 PC.1 为高电平的时候则延时的时间缩短，使得流水灯的流水速度加快。低电平的时候则进行延时的时间变长，使得流水灯的流水速度加快。四、电路及连线设计1、该模块的 WR、RD 分别连到 PC 总线接口模块的 IOWR、IORD。2、该模块的数据（AD0～AD7）、地址线（A0～A7）分别连到 PC 总线接口模块的数据（D0～D7）、地址线（A0～A7）。3、8255 模块选通线 CS 连到 PC 总线接口模块的 IOY3。4、8255 的 PA0～PA7 连到发光二极管的 L1～L8；8255 的 PB0～PB7 连到发光二极管的 L9～L16。5、8255 的 PC0、PC1 分别连接在开关 K0、K1五、程序设计程序清单如下：MY8255_A EQU 09860HMY8255_B EQU 09861HMY8255_C EQU 09862HMY8255_MODE EQU 09863HCODE SEGMENTASSUME CS:CODESTART:MOV DX,MY8255_MODEMOV AL,81H ;OUT DX,ALMOV CL,0XOR BX,BX ;MOV DX,MY8255_BMOV AL,0FEHMOV BL,ALOUT ...
