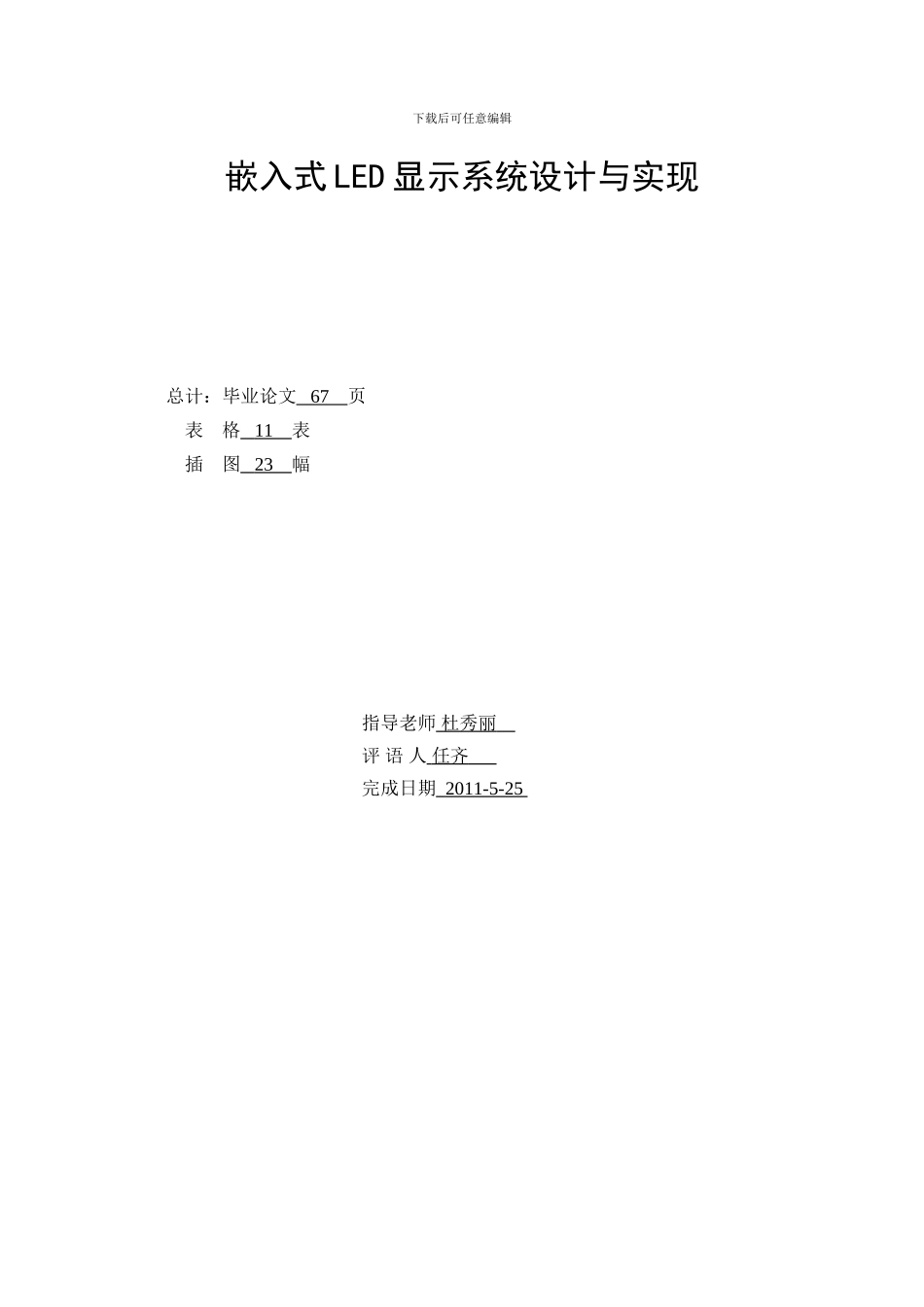

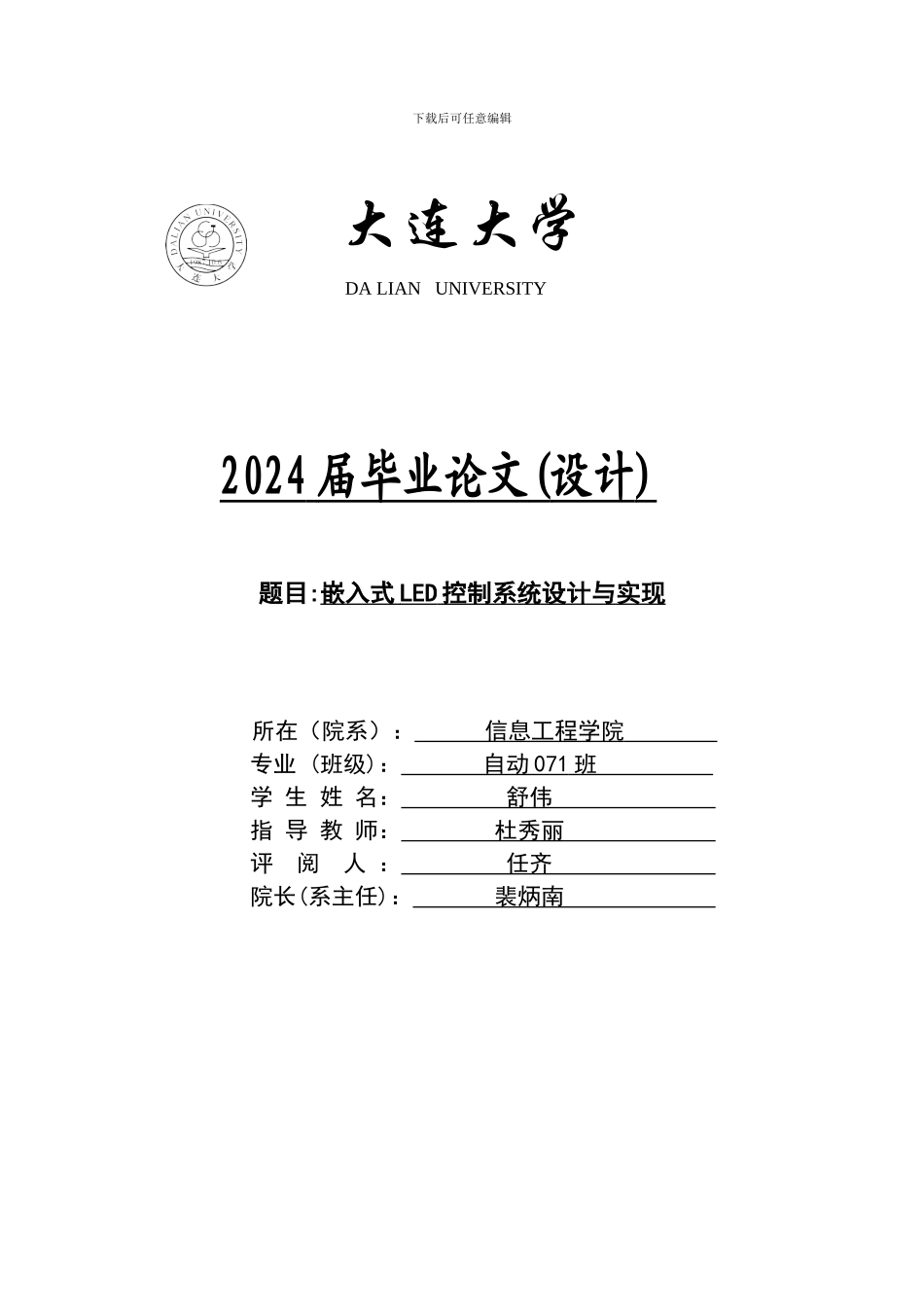

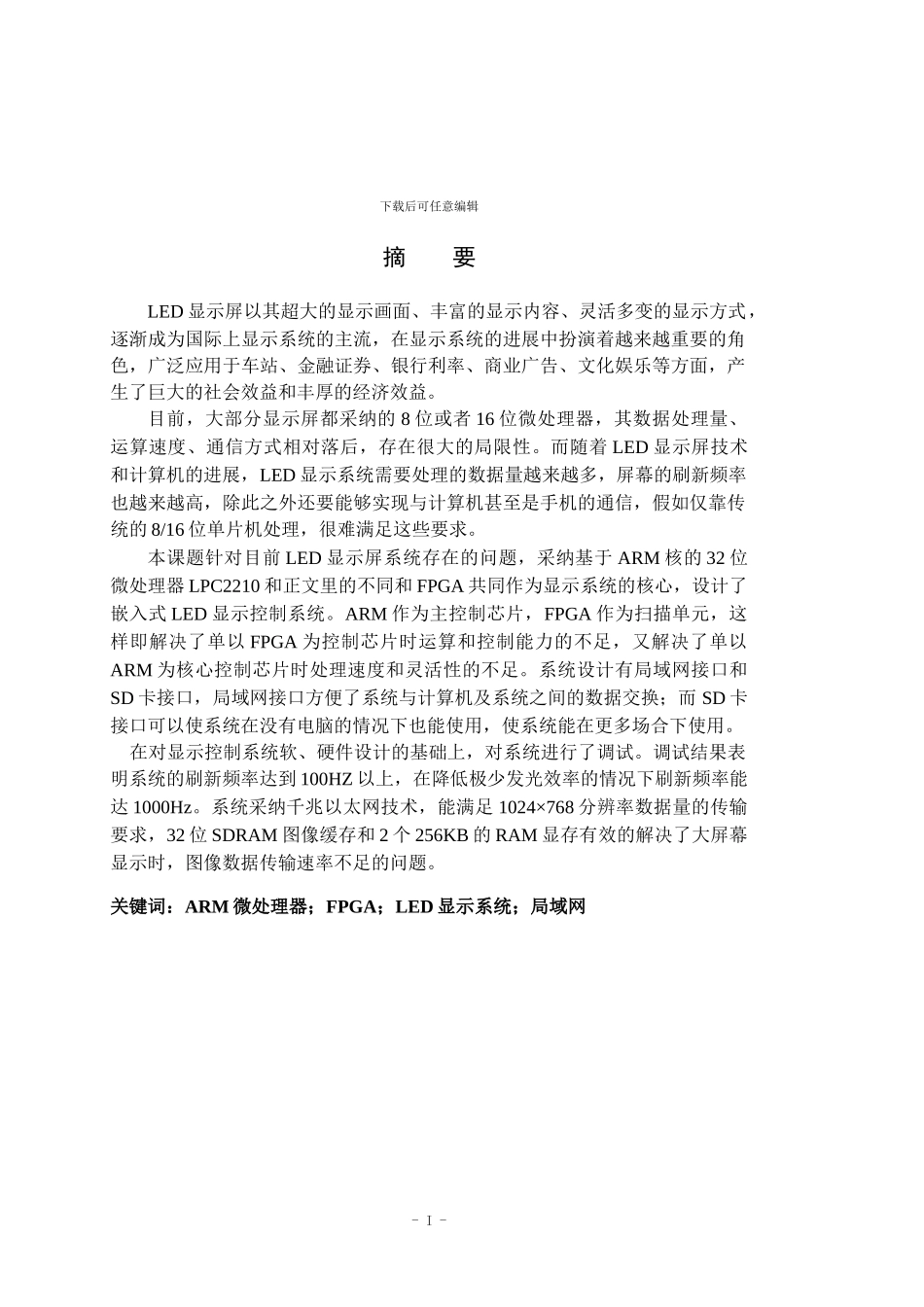

下载后可任意编辑大连大学 2024 届毕业论文 ( 设计 ) 题目:嵌入式 LED 控制系统设计与实现 所在（院系）： 信息工程学院 专业 (班级)： 自动 071 班 学 生 姓 名： 舒伟 指 导 教 师： 杜秀丽 评 阅 人 ： 任齐 院长(系主任)： 裴炳南 DA LIAN UNIVERSITY下载后可任意编辑嵌入式 LED 显示系统设计与实现 总计：毕业论文 67 页 表 格 11 表 插 图 23 幅 指导老师 杜秀丽 评 语 人 任齐 完成日期 2011-5-25 下载后可任意编辑摘 要LED 显示屏以其超大的显示画面、丰富的显示内容、灵活多变的显示方式，逐渐成为国际上显示系统的主流，在显示系统的进展中扮演着越来越重要的角色，广泛应用于车站、金融证券、银行利率、商业广告、文化娱乐等方面，产生了巨大的社会效益和丰厚的经济效益。目前，大部分显示屏都采纳的 8 位或者 16 位微处理器，其数据处理量、运算速度、通信方式相对落后，存在很大的局限性。而随着 LED 显示屏技术和计算机的进展，LED 显示系统需要处理的数据量越来越多，屏幕的刷新频率也越来越高，除此之外还要能够实现与计算机甚至是手机的通信，假如仅靠传统的 8/16 位单片机处理，很难满足这些要求。本课题针对目前 LED 显示屏系统存在的问题，采纳基于 ARM 核的 32 位微处理器 LPC2210 和正文里的不同和 FPGA 共同作为显示系统的核心，设计了嵌入式 LED 显示控制系统。ARM 作为主控制芯片，FPGA 作为扫描单元，这样即解决了单以 FPGA 为控制芯片时运算和控制能力的不足，又解决了单以ARM 为核心控制芯片时处理速度和灵活性的不足。系统设计有局域网接口和SD 卡接口，局域网接口方便了系统与计算机及系统之间的数据交换；而 SD 卡接口可以使系统在没有电脑的情况下也能使用，使系统能在更多场合下使用。 在对显示控制系统软、硬件设计的基础上，对系统进行了调试。调试结果表明系统的刷新频率达到 100HZ 以上，在降低极少发光效率的情况下刷新频率能达 1000Hz。系统采纳千兆以太网技术，能满足 1024×768 分辨率数据量的传输要求，32 位 SDRAM 图像缓存和 2 个 256KB 的 RAM 显存有效的解决了大屏幕显示时，图像数据传输速率不足的问题。关键词：ARM 微处理器；FPGA；LED 显示系统；局域网- I -下载后可任意编辑AbstractLED display with its large display frame, rich display properties, flexible di...
