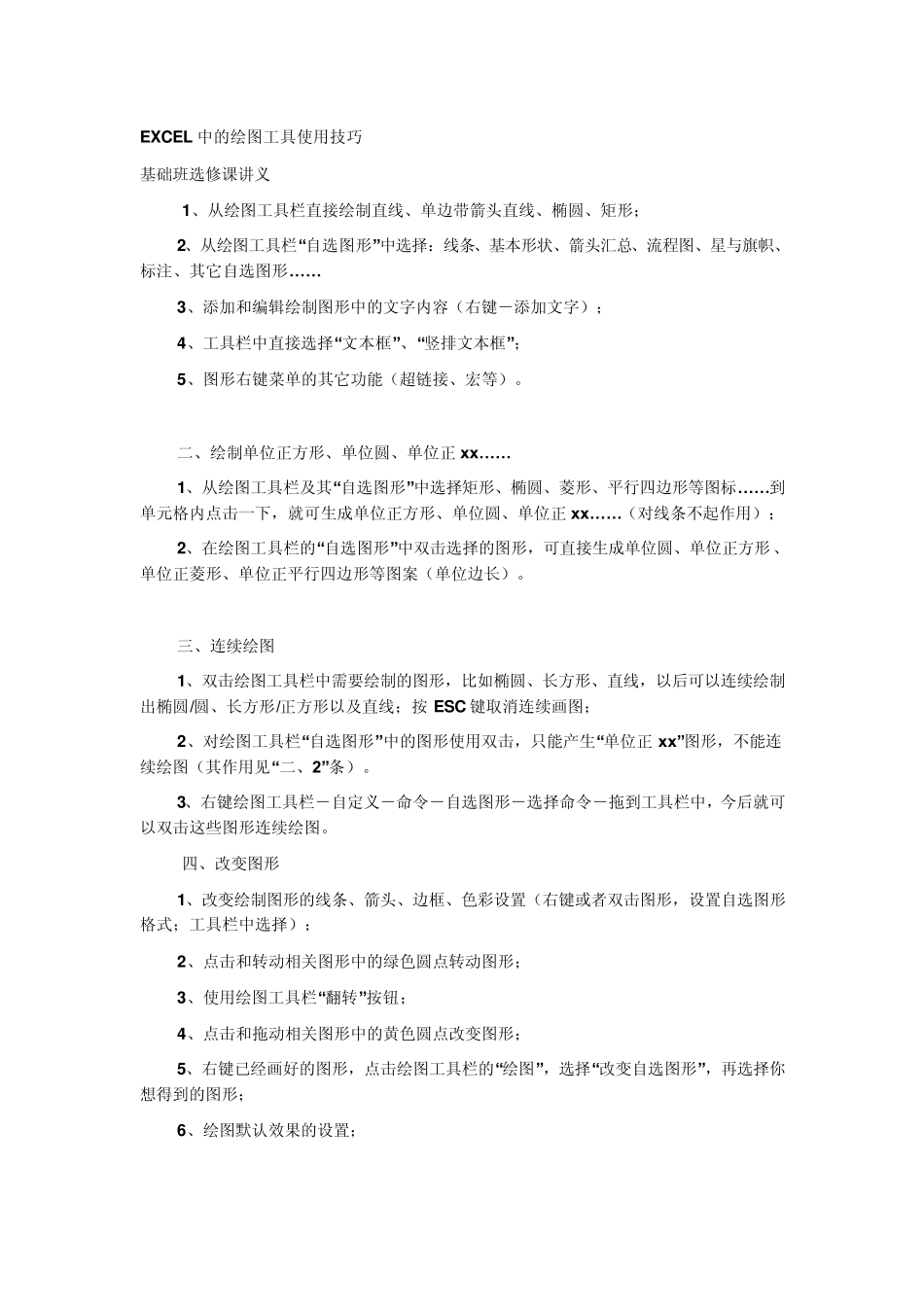

EXCEL 中的绘图工具使用技巧 基础班选修课讲义 1、从绘图工具栏直接绘制直线、单边带箭头直线、椭圆、矩形； 2、从绘图工具栏“自选图形”中选择：线条、基本形状、箭头汇总、流程图、星与旗帜、标注、其它自选图形… … 3、添加和编辑绘制图形中的文字内容（右键－添加文字）； 4、工具栏中直接选择“文本框”、“竖排文本框”； 5、图形右键菜单的其它功能（超链接、宏等）。 二、绘制单位正方形、单位圆、单位正 xx… … 1、从绘图工具栏及其“自选图形”中选择矩形、椭圆、菱形、平行四边形等图标… … 到单元格内点击一下，就可生成单位正方形、单位圆、单位正 xx… … （对线条不起作用）； 2、在绘图工具栏的“自选图形”中双击选择的图形，可直接生成单位圆、单位正方形、单位正菱形、单位正平行四边形等图案（单位边长）。 三、连续绘图 1、双击绘图工具栏中需要绘制的图形，比如椭圆、长方形、直线，以后可以连续绘制出椭圆/圆、长方形/正方形以及直线；按 ESC 键取消连续画图； 2、对绘图工具栏“自选图形”中的图形使用双击，只能产生“单位正 xx”图形，不能连续绘图（其作用见“二、2”条）。 3、右键绘图工具栏－自定义－命令－自选图形－选择命令－拖到工具栏中，今后就可以双击这些图形连续绘图。 四、改变图形 1、改变绘制图形的线条、箭头、边框、色彩设置（右键或者双击图形，设置自选图形格式；工具栏中选择）； 2、点击和转动相关图形中的绿色圆点转动图形； 3、使用绘图工具栏“翻转”按钮； 4、点击和拖动相关图形中的黄色圆点改变图形； 5、右键已经画好的图形，点击绘图工具栏的“绘图”，选择“改变自选图形”，再选择你想得到的图形； 6、绘图默认效果的设置； 7、（重要应用之一）改变单元格批注图形：单元格批注显示后，右键“批示”框，点击绘图工具栏的“绘图”，选择“改变自选图形”，再选择你要得到的图形； 以下是与 CTRL、SHIFT、ALT 键结合的绘图功能和技巧 五、画任意大小的正方形、圆、正 xx… … 1、按住 shift 键，从绘图工具栏中选择需要的矩形、椭圆、菱形、平行四边形等图标，再点击需要插入图形的位置进行绘图，可生成圆、正方形、正菱形、正平行四边形等图案（边长相等）； 2、先从绘图工具栏中选择需要的图形，按住 shift 键后进行画图，效果同上。 六、画线条 1、画“自选图形”－“线条”中的“曲线”、“任意多边形”、“自由曲线”时，按 Es...
