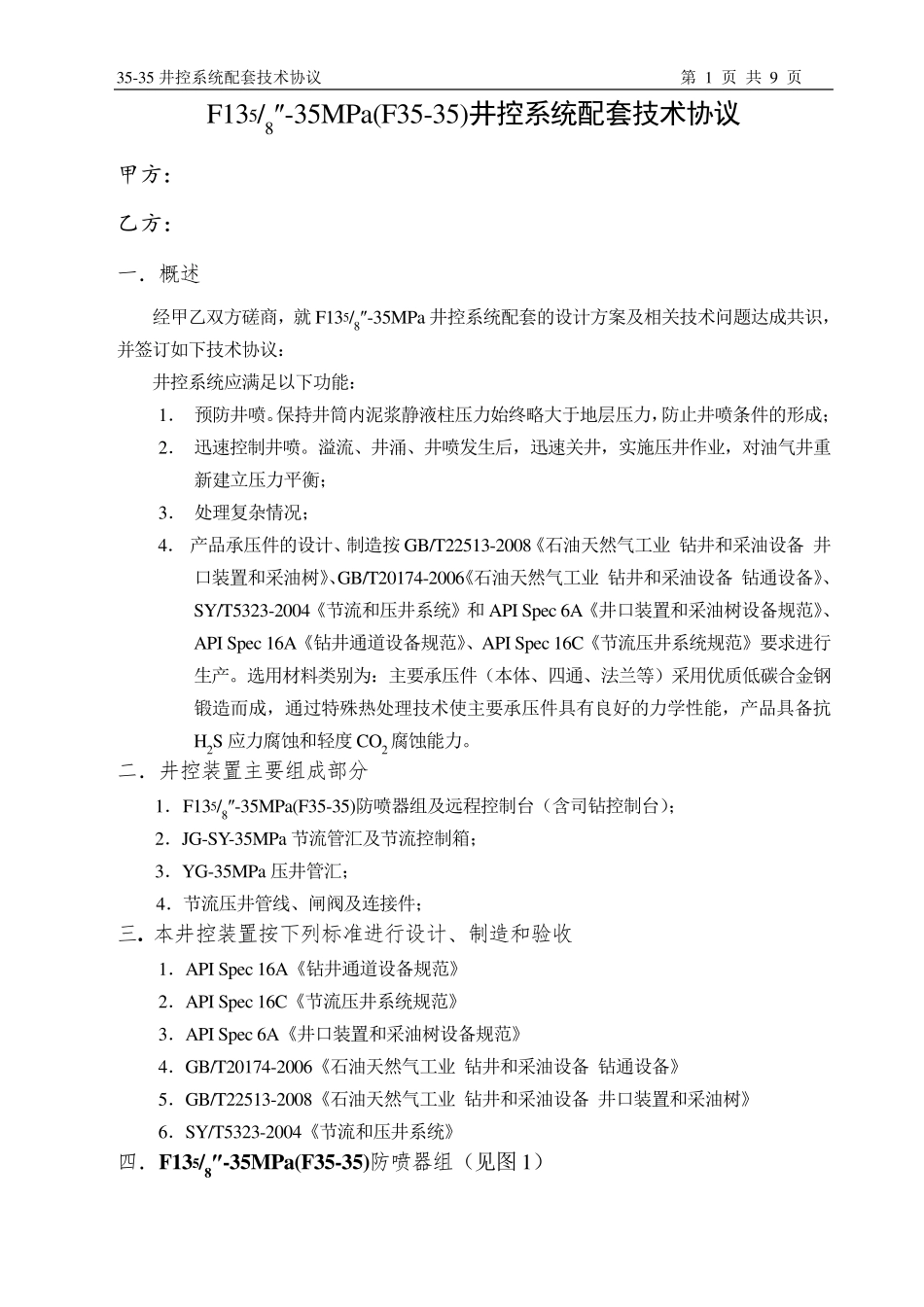

35-35 井控系统配套技术协议 第 1 页 共 9 页 F135/8″-35MPa(F35-35)井控系统配套技术协议 甲方： 乙方： 一．概述 经甲乙双方磋商，就F135/8″-35MPa 井控系统配套的设计方案及相关技术问题达成共识，并签订如下技术协议： 井控系统应满足以下功能： 1． 预防井喷。保持井筒内泥浆静液柱压力始终略大于地层压力，防止井喷条件的形成； 2． 迅速控制井喷。溢流、井涌、井喷发生后，迅速关井，实施压井作业，对油气井重新建立压力平衡； 3． 处理复杂情况； 4． 产品承压件的设计、制造按 GB/T22513-2008《石油天然气工业 钻井和采油设备 井口装置和采油树》、GB/T20174-2006《石油天然气工业 钻井和采油设备 钻通设备》、SY/T5323-2004《节流和压井系统》和 API Spec 6A《井口装置和采油树设备规范》、API Spec 16A《钻井通道设备规范》、API Spec 16C《节流压井系统规范》要求进行生产。选用材料类别为：主要承压件（本体、四通、法兰等）采用优质低碳合金钢锻造而成，通过特殊热处理技术使主要承压件具有良好的力学性能，产品具备抗H2S 应力腐蚀和轻度 CO2腐蚀能力。 二．井控装置主要组成部分 1． F135/8″-35MPa(F35-35)防喷器组及远程控制台（含司钻控制台）； 2．JG-SY-35MPa 节流管汇及节流控制箱； 3．YG-35MPa 压井管汇； 4．节流压井管线、闸阀及连接件； 三. 本井控装置按下列标准进行设计、制造和验收 1．API Spec 16A《钻井通道设备规范》 2．API Spec 16C《节流压井系统规范》 3．API Spec 6A《井口装置和采油树设备规范》 4．GB/T20174-2006《石油天然气工业 钻井和采油设备 钻通设备》 5．GB/T22513-2008《石油天然气工业 钻井和采油设备 井口装置和采油树》 6．SY/T5323-2004《节流和压井系统》 四．F135/8″-35MPa(F35-35)防喷器组（见图 1） 35-35 井控系统配套技术协议 第 2 页 共 9 页 1358-5000单闸板防喷器1358-5000钻井四通1358-5000单闸板防喷器1358-5000环形防喷器1385780780630 图1：F35-35 防喷器组(环形、单闸、四通、单闸) F135/8″-35MPa(F35-35)防喷器组，适用于井口压力不超过35MPa的高压油气井，可配备液控系统单独使用，也可与其它防喷器组合配套使用。该防喷器组能用液压关闭和打开闸板，长时间封闭井口时必须用手动控制装置锁紧闸板。 1． F135/8″-35MPa(F35-35)防喷器组组成部份： 1.1 FH35-35 环形防喷器——1 套；...
