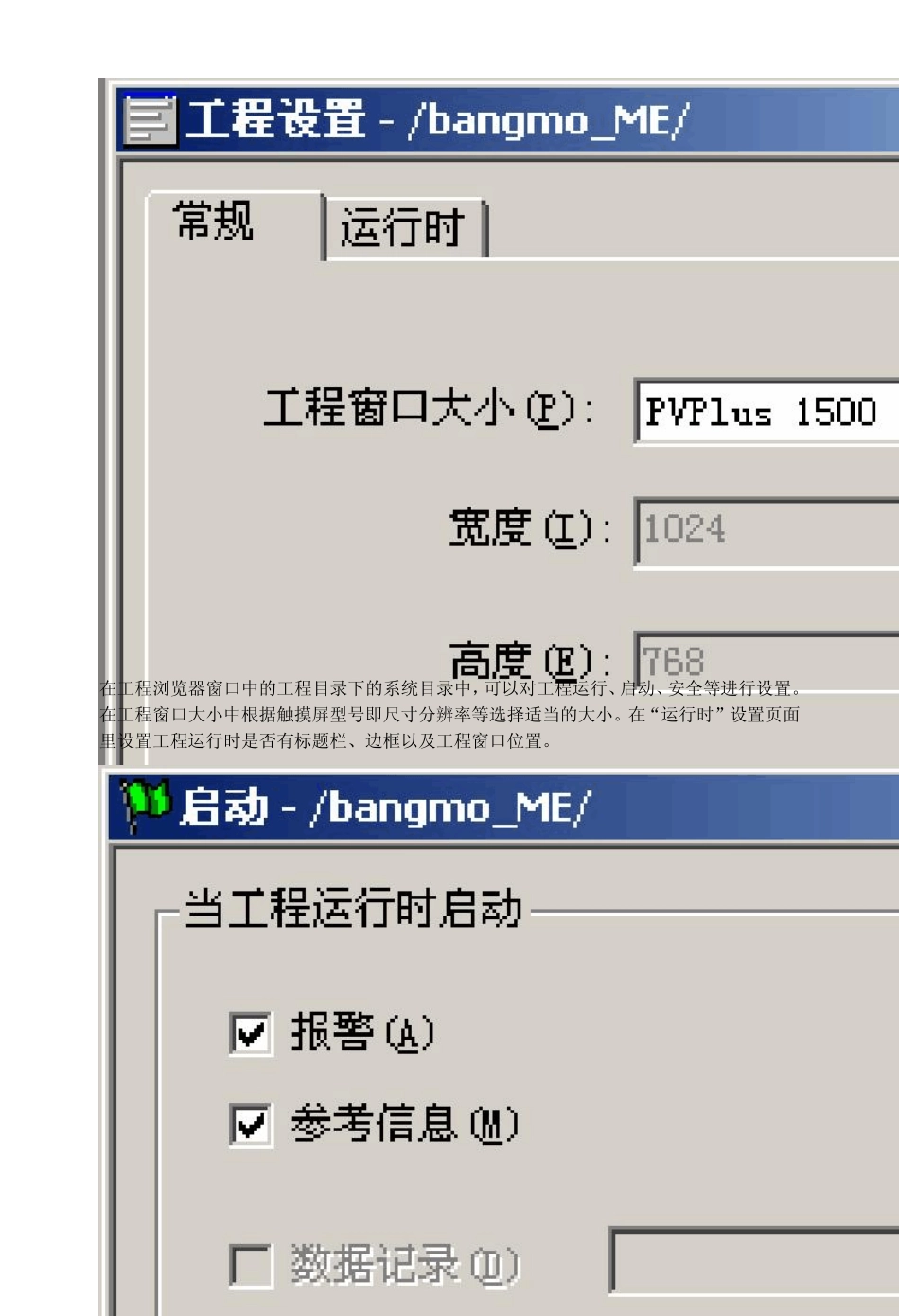

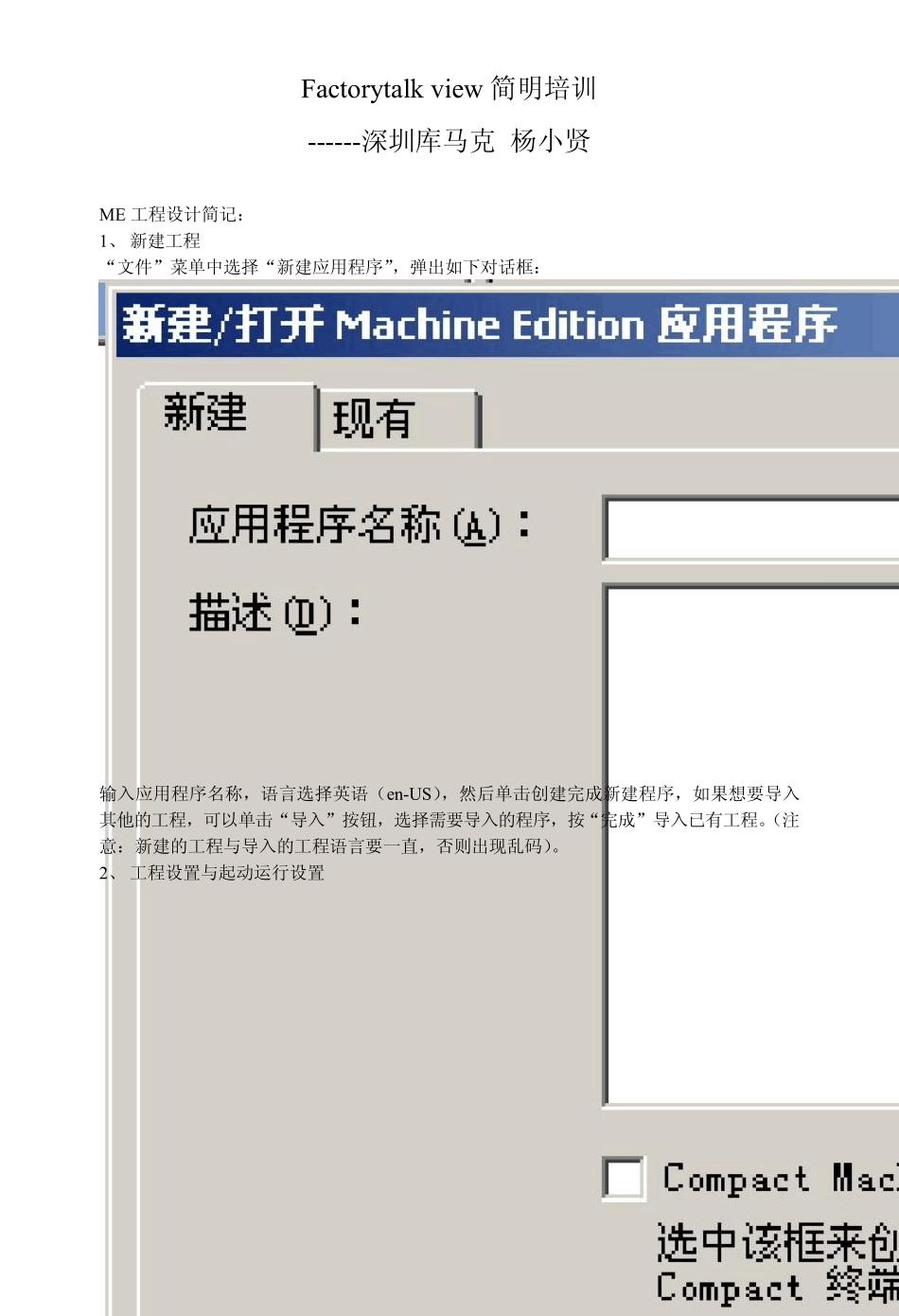

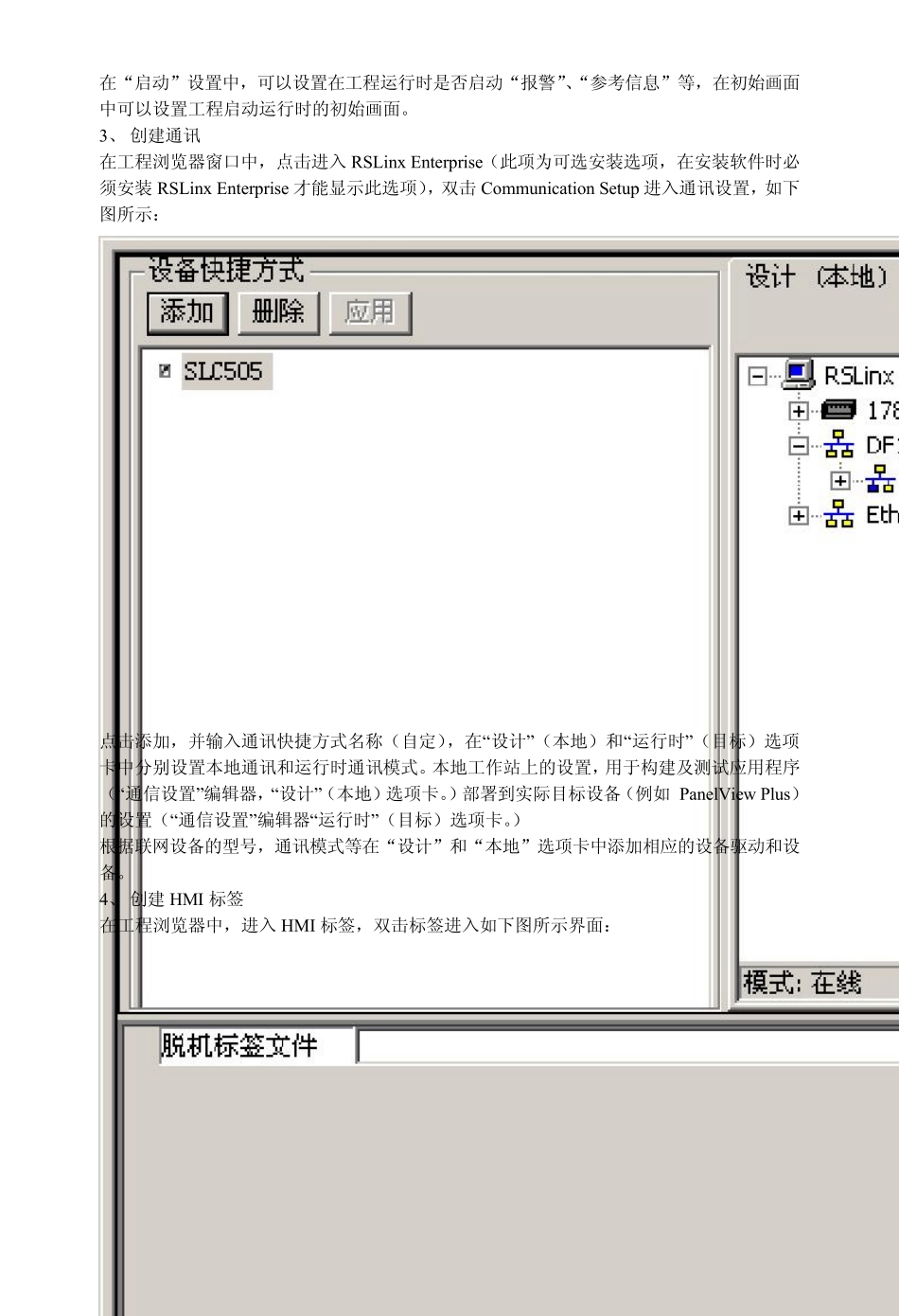

Factorytalk view 简明培训 ------深圳库马克 杨小贤 ME 工程设计简记： 1、 新建工程 “文件”菜单中选择“新建应用程序”，弹出如下对话框： 输入应用程序名称，语言选择英语（en-US），然后单击创建完成新建程序，如果想要导入其他的工程，可以单击“导入”按钮，选择需要导入的程序，按“完成”导入已有工程。（注意：新建的工程与导入的工程语言要一直，否则出现乱码）。 2、 工程设置与起动运行设置 在工程浏览器窗口中的工程目录下的系统目录中，可以对工程运行、启动、安全等进行设置。在工程窗口大小中根据触摸屏型号即尺寸分辨率等选择适当的大小。在“运行时”设置页面里设置工程运行时是否有标题栏、边框以及工程窗口位置。 在“启动”设置中，可以设置在工程运行时是否启动“报警”、“参考信息”等，在初始画面中可以设置工程启动运行时的初始画面。 3、 创建通讯 在工程浏览器窗口中，点击进入 RSLinx Enterprise（此项为可选安装选项，在安装软件时必须安装 RSLinx Enterprise 才能显示此选项），双击 Communication Setup 进入通讯设置，如下图所示： 点击添加，并输入通讯快捷方式名称（自定），在“设计”（本地）和“运行时”（目标）选项卡中分别设置本地通讯和运行时通讯模式。本地工作站上的设置，用于构建及测试应用程序（“通信设置”编辑器，“设计”（本地）选项卡。）部署到实际目标设备（例如 PanelView Plus）的设置（“通信设置”编辑器“运行时”（目标）选项卡。） 根据联网设备的型号，通讯模式等在“设计”和“本地”选项卡中添加相应的设备驱动和设备。 4、 创建 HMI 标签 在工程浏览器中，进入 HMI 标签，双击标签进入如下图所示界面： 新建标签，输入标签名称，类型，描述等，在数据源中选择设备类型为“设备”还是“内存”，如果设备类型为设备，则需要输入地址，地址格式为设备名称加实际设备内存地址。也可以通过数据库浏览器直接导入PLC 变量。 5、 创建画面显示 在“文件”菜单中，选择“新建”>“显示”。或在浏览器的“图形”文件中，右键单击显示图标，选择“新建”。创建新的画面显示。在“编辑”菜单中，选择显示设置 ，如下图所示： 可以设置画面的显示类型、安全码、背景色和最大标签更新速率（画面数据刷新时间，默认1 秒）。 详细画面过程见帮助文件 6、 创建报警 在“ 报警设置” 编辑器中指定要监视的标签或表达式，触发报警、报警设置...
