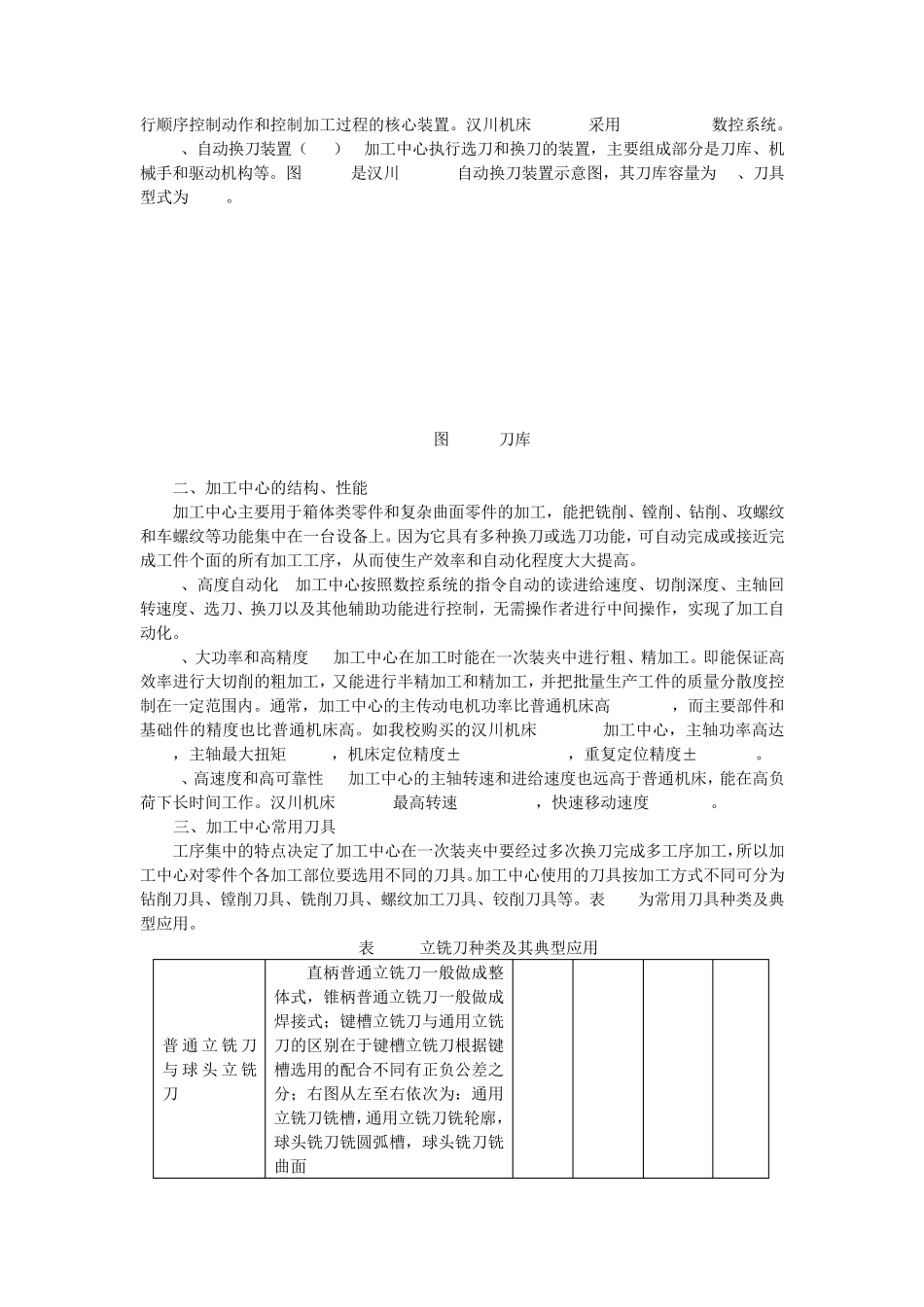

第九章 FANUC 0i 系统加工中心操作 第一节 加工中心机床结构简介 一、加工中心的结构 加工中心按主轴加工时的空间位置的不同，分为卧式、立式和万能加工中心。这里只介绍立式加工中心，即主轴的轴线为垂直设置，其结构多为固定立柱式，工作台为十字滑台，如图 9-1-1所示。 图 9-1-1加工中心 1、基础部件 由床身、立柱和工作台等大件组成，它们是加工中心结构中的基础部件。它们要承受加工中心的静载荷以及在加工时的切削负荷，因此要求具备更高的静动刚度，也是加工中心中质量和体积最大的部件。汉川机床XH715D的工作台面尺寸为520*1100毫米。 2、主轴部件 有主轴箱、主轴电机、主轴和主轴轴承等零件组成。主轴部件是切削加工的功率输出部件，是加工中心的关键部件。 3、数控系统 由 CNC装置、伺服驱动装置以及伺服电机等部分组成，是加工中心执排屑器 床身 控制面板 控制柜 主轴 刀库 伺服电机 工作台 行顺序控制动作和控制加工过程的核心装置。汉川机床 XH715D采用 FANUC 0i MA数控系统。 4、自动换刀装置（ATC） 加工中心执行选刀和换刀的装置，主要组成部分是刀库、机械手和驱动机构等。图 9-1-2是汉川 XH715D自动换刀装置示意图，其刀库容量为 24、刀具型式为 BT40。 图 9-1-2刀库 二、加工中心的结构、性能 加工中心主要用于箱体类零件和复杂曲面零件的加工，能把铣削、镗削、钻削、攻螺纹和车螺纹等功能集中在一台设备上。因为它具有多种换刀或选刀功能，可自动完成或接近完成工件个面的所有加工工序，从而使生产效率和自动化程度大大提高。 1、高度自动化 加工中心按照数控系统的指令自动的读进给速度、切削深度、主轴回转速度、选刀、换刀以及其他辅助功能进行控制，无需操作者进行中间操作，实现了加工自动化。 2、大功率和高精度 加工中心在加工时能在一次装夹中进行粗、精加工。即能保证高效率进行大切削的粗加工，又能进行半精加工和精加工，并把批量生产工件的质量分散度控制在一定范围内。通常，加工中心的主传动电机功率比普通机床高 50-100%，而主要部件和基础件的精度也比普通机床高。如我校购买的汉川机床 XH715D加工中心，主轴功率高达11KW，主轴最大扭矩68N.m，机床定位精度±0.005mm/300mm，重复定位精度±0.002mm。 3、高速度和高可靠性 加工中心的主轴转速和进给速度也远高于普通机床，能在高负荷下长时间工作。汉川机床 XH715D最高转速 8000r/min，快速移动速度 20m/m...
