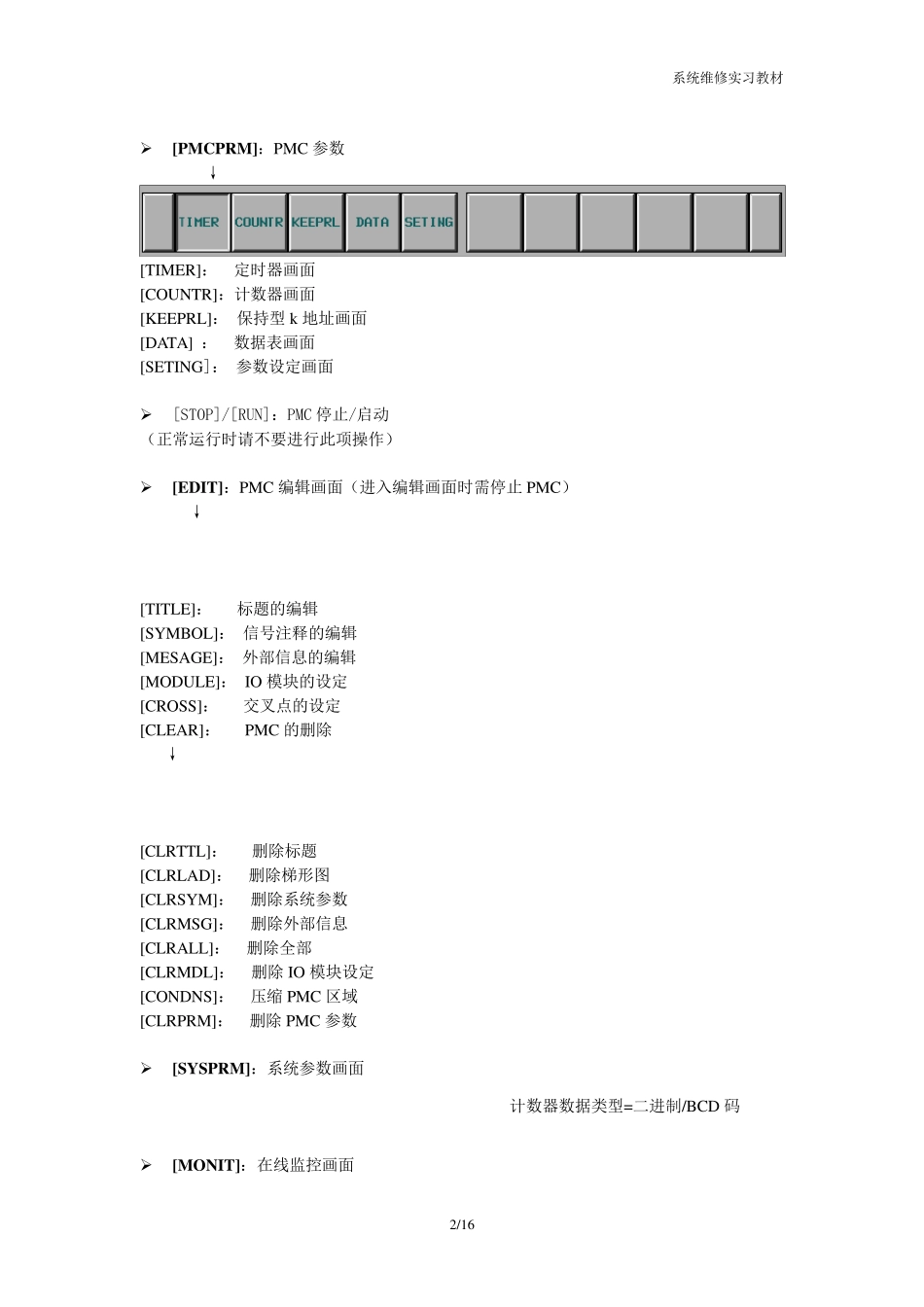

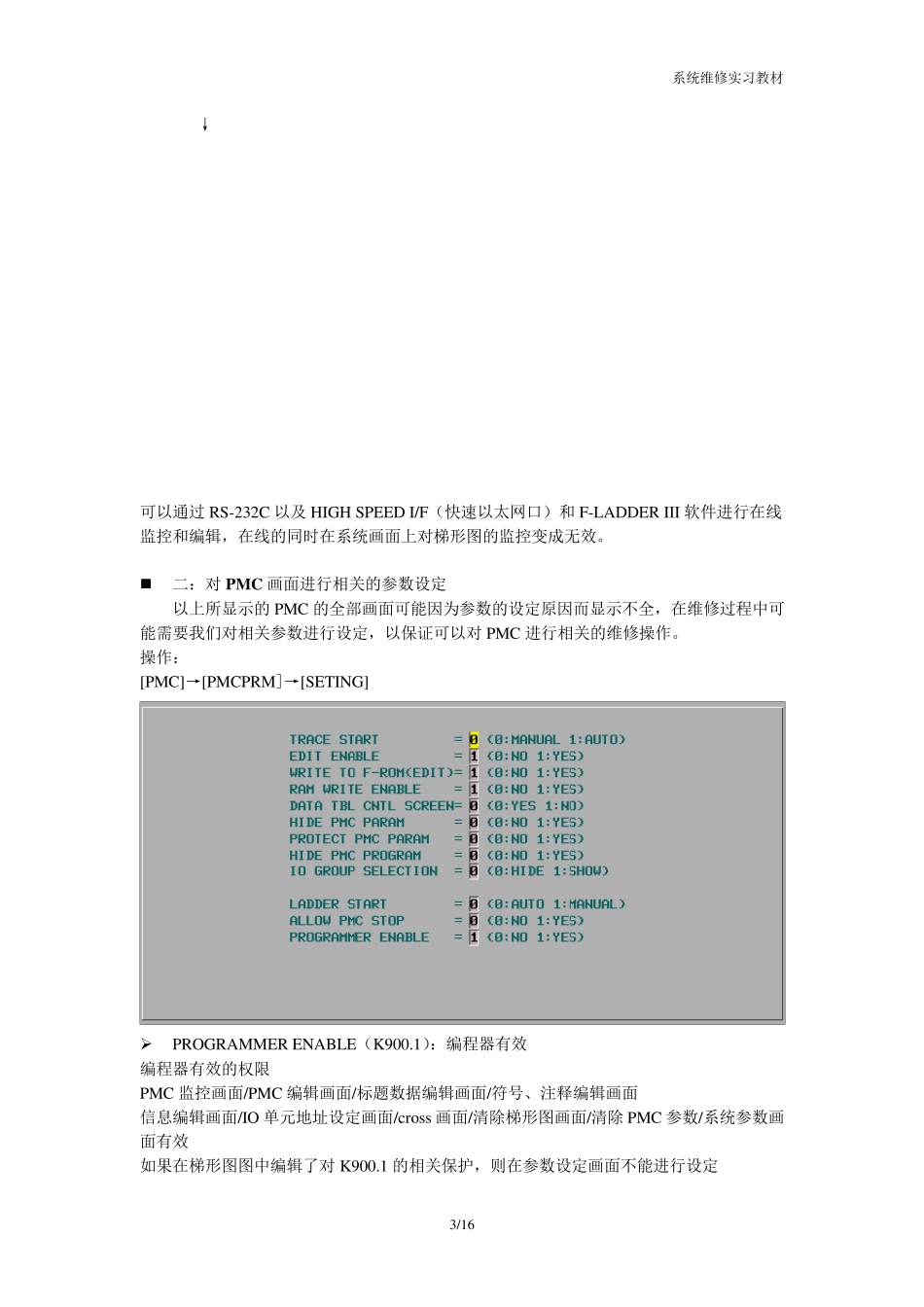

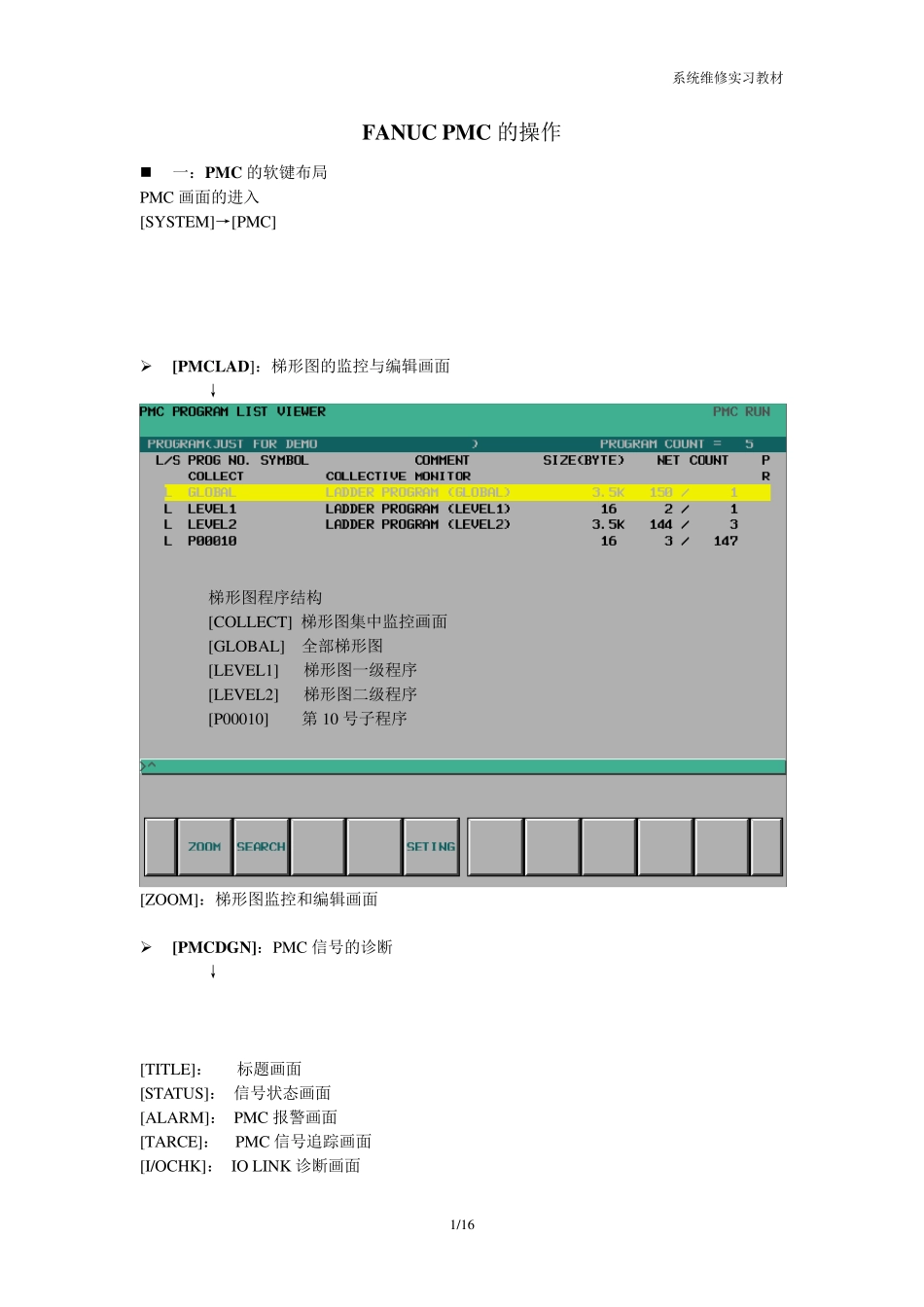

系统维修实习教材 1/16 FANUC PMC 的操作  一：PMC 的软键布局 PMC 画面的进入 [SYSTEM]→[PMC] ➢ [PMCLAD]：梯形图的监控与编辑画面 ↓ [ZOOM]：梯形图监控和编辑画面 ➢ [PMCDGN]：PMC 信号的诊断 ↓ [TITLE]： 标题画面 [STATUS]： 信号状态画面 [ALARM]： PMC 报警画面 [TARCE]： PMC 信号追踪画面 [I/OCHK]： IO LINK 诊断画面 梯形图程序结构 [COLLECT] 梯形图集中监控画面 [GLOBAL] 全部梯形图 [LEVEL1] 梯形图一级程序 [LEVEL2] 梯形图二级程序 [P00010] 第 10 号子程序 系统维修实习教材 2/16 ➢ [PMCPRM]：PMC 参数 ↓ [TIMER]： 定时器画面 [COUNTR]：计数器画面 [KEEPRL]： 保持型 k 地址画面 [DATA] ： 数据表画面 [SETING]： 参数设定画面 ➢ [STOP]/[RUN]：PMC 停止/启动 （正常运行时请不要进行此项操作） ➢ [EDIT]：PMC 编辑画面（进入编辑画面时需停止 PMC） ↓ [TITLE]： 标题的编辑 [SYMBOL]： 信号注释的编辑 [MESAGE]： 外部信息的编辑 [MODULE]： IO 模块的设定 [CROSS]： 交叉点的设定 [CLEAR]： PMC 的删除 ↓ [CLRTTL]： 删除标题 [CLRLAD]： 删除梯形图 [CLRSYM]： 删除系统参数 [CLRMSG]： 删除外部信息 [CLRALL]： 删除全部 [CLRMDL]： 删除 IO 模块设定 [CONDNS]： 压缩 PMC 区域 [CLRPRM]： 删除 PMC 参数 ➢ [SYSPRM]：系统参数画面 ➢ [MONIT]：在线监控画面 计数器数据类型=二进制/BCD 码 系统维修实习教材 3/16 ↓ 可以通过RS-232C 以及HIGH SPEED I/F（快速以太网口）和F-LADDER III 软件进行在线 监控和编辑，在线的同时在系统画面上对梯形图的监控变成无效。  二：对PMC 画面进行相关的参数设定 以上所显示的PMC 的全部画面可能因为参数的设定原因而显示不全，在维修过程中可能需要我们对相关参数进行设定，以保证可以对PMC 进行相关的维修操作。 操作： [PMC]→[PMCPRM]→[SETING] ➢ PROGRAMMER ENABLE（K900.1）：编程器有效 编程器有效的权限 PMC 监控画面/PMC 编辑画面/标题数据编辑画面/符号、注释编辑画面 信息编辑画面/IO 单元地址设定画面/cross 画面/清除梯形图画面/清除 PMC 参数/系统参数画面有效 如果在梯形图图中编辑了对K900.1 的相关保护，则在参数设定画面不能进行设定 系统维修实习教材 4/16 当PROGRAMMER ENABLE=0 时...
