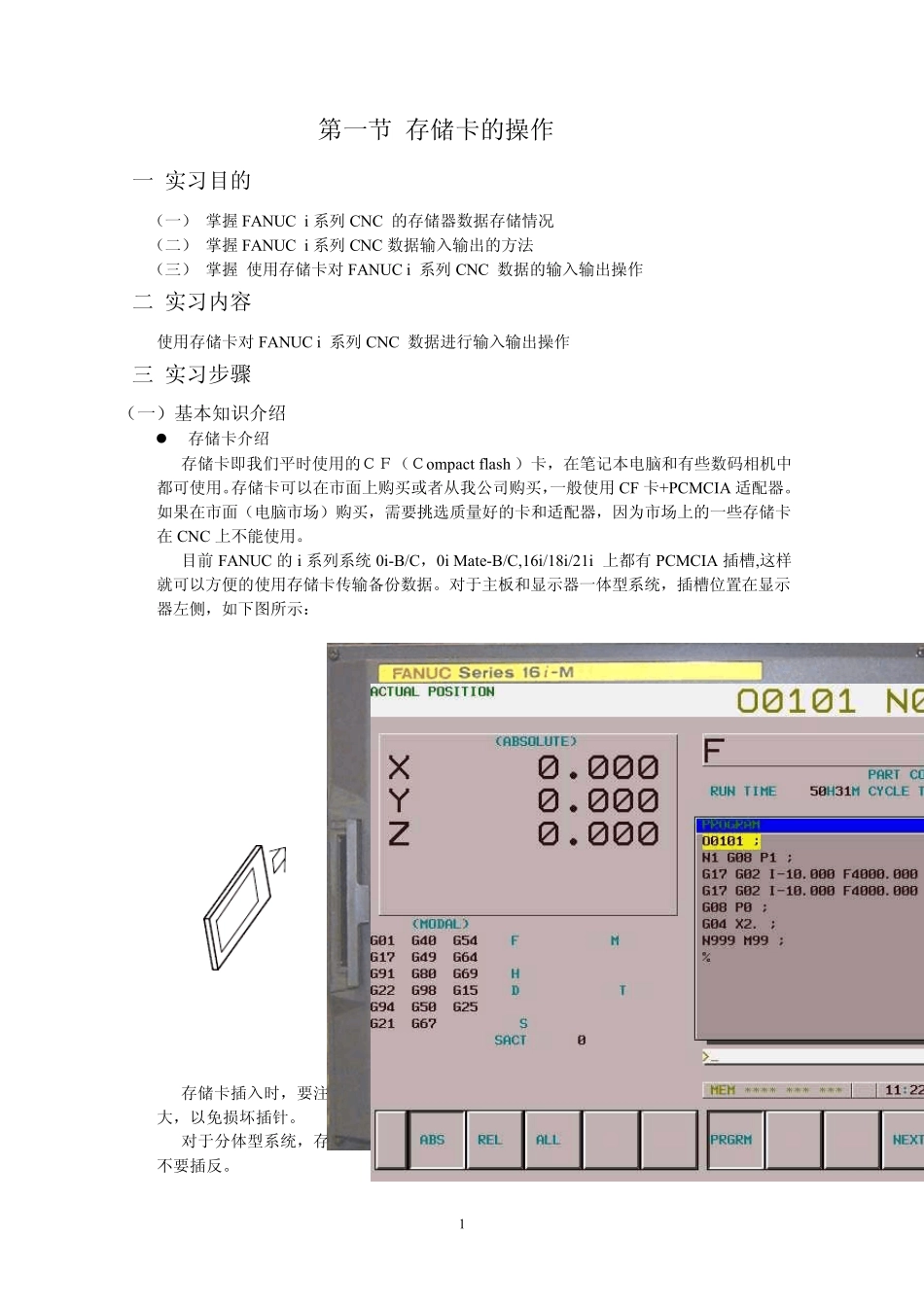

1第一节 存储卡的操作 一 实习目的 (一) 掌握 FANUC i 系列CNC 的存储器数据存储情况 (二) 掌握 FANUC i 系列CNC 数据输入输出的方法 (三) 掌握 使用存储卡对FANUC i 系列CNC 数据的输入输出操作 二 实习内容 使用存储卡对FANUC i 系列CNC 数据进行输入输出操作 三 实习步骤 (一)基本知识介绍 z 存储卡介绍 存储卡即我们平时使用的CF(Compact flash )卡,在笔记本电脑和有些数码相机中都可使用。存储卡可以在市面上购买或者从我公司购买,一般使用CF 卡+PCMCIA 适配器。如果在市面(电脑市场)购买,需要挑选质量好的卡和适配器,因为市场上的一些存储卡在CNC 上不能使用。 目前 FANUC 的i 系列系统 0i-B/C,0i Mate-B/C,16i/18i/21i 上都有PCMCIA 插槽,这样就可以方便的使用存储卡传输备份数据。对于主板和显示器一体型系统,插槽位置在显示器左侧,如下图所示: 存储卡插入时,要注意方向,对于一体型显示器,标签向右,注意插入时不要用力过大,以免损坏插针。 对于分体型系统,存储卡插在主板上,要到电器柜里插拔。插入时要注意指示方向,不要插反。 2 z 系统存储区域介绍 NC 的的存储区分为F-ROM,S-RAM 和D-RAM。其中 F-ROM 为非易失型存储器,系统断电后数据不丢失;S-RAM 为易失型存储器,系统断电后数据丢失,所以其数据需要用系统主板上的电池来保存;D-RAM 为动态存储器,是软件运行的区域,系统断电数据丢失。CNC 数据的保存区域如下: 数据类型 保存在 来源 备注 CNC 参数 SRAM 机床厂家提供 必须保存 PMC 参数 SRAM 机床厂家提供 必须保存 梯形图程序 FROM 机床厂家提供 必须保存 螺距误差补偿 SRAM 机床厂家提供 必须保存 宏程序 SRAM 机床厂家提供 必须保存 宏编译程序 FROM 机床厂家提供 较少使用,如有需保存C 执行程序 FROM 机床厂家提供 较少使用,如有需保存系统文件 FROM FANUC 提供 不需要保存 注:FANUC 系统文件由 FANUC 公司提供,是支持系统正常运行所需的基本软件,不能删除,同类型系统之间相互拷贝也可能造成系统不正常运行,所以对于这些基本软件不要随意操作。 z 数据输入输出操作的方法介绍: 用存储卡进行数据的输入输出的方法可以分为三种,每种方法各有特点。 第一种方法:通过 BOOT 画面的备份 这种方法备份数据,备份的是 SRAM 的整体,数据为二进制形式,在计算机上打不开...
