FANUC数控车床仿真软件操作步骤

FANUC数控车床仿真软件操作步骤_第1页
1/7
FANUC数控车床仿真软件操作步骤_第2页
2/7
FANUC数控车床仿真软件操作步骤_第3页
3/7

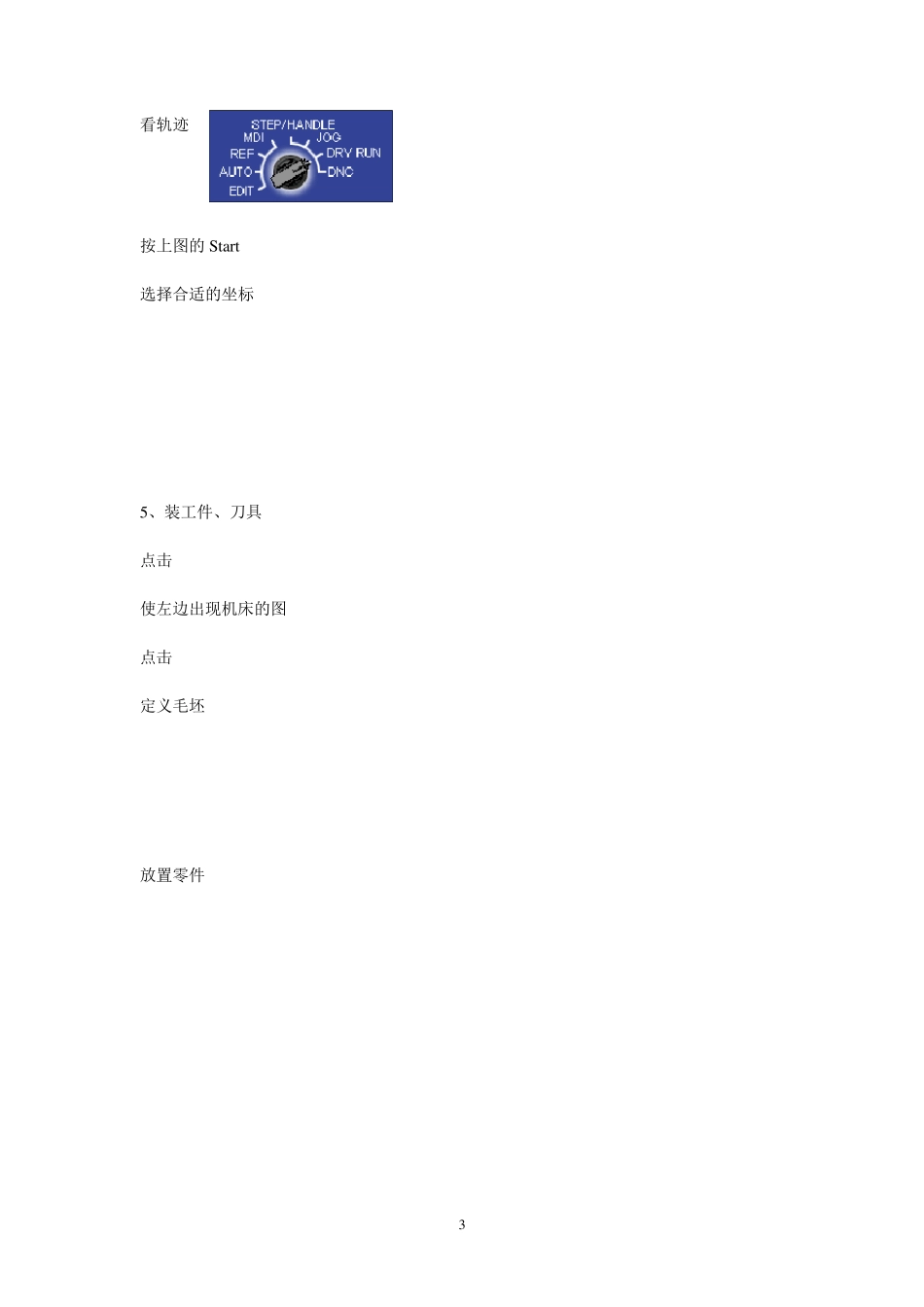

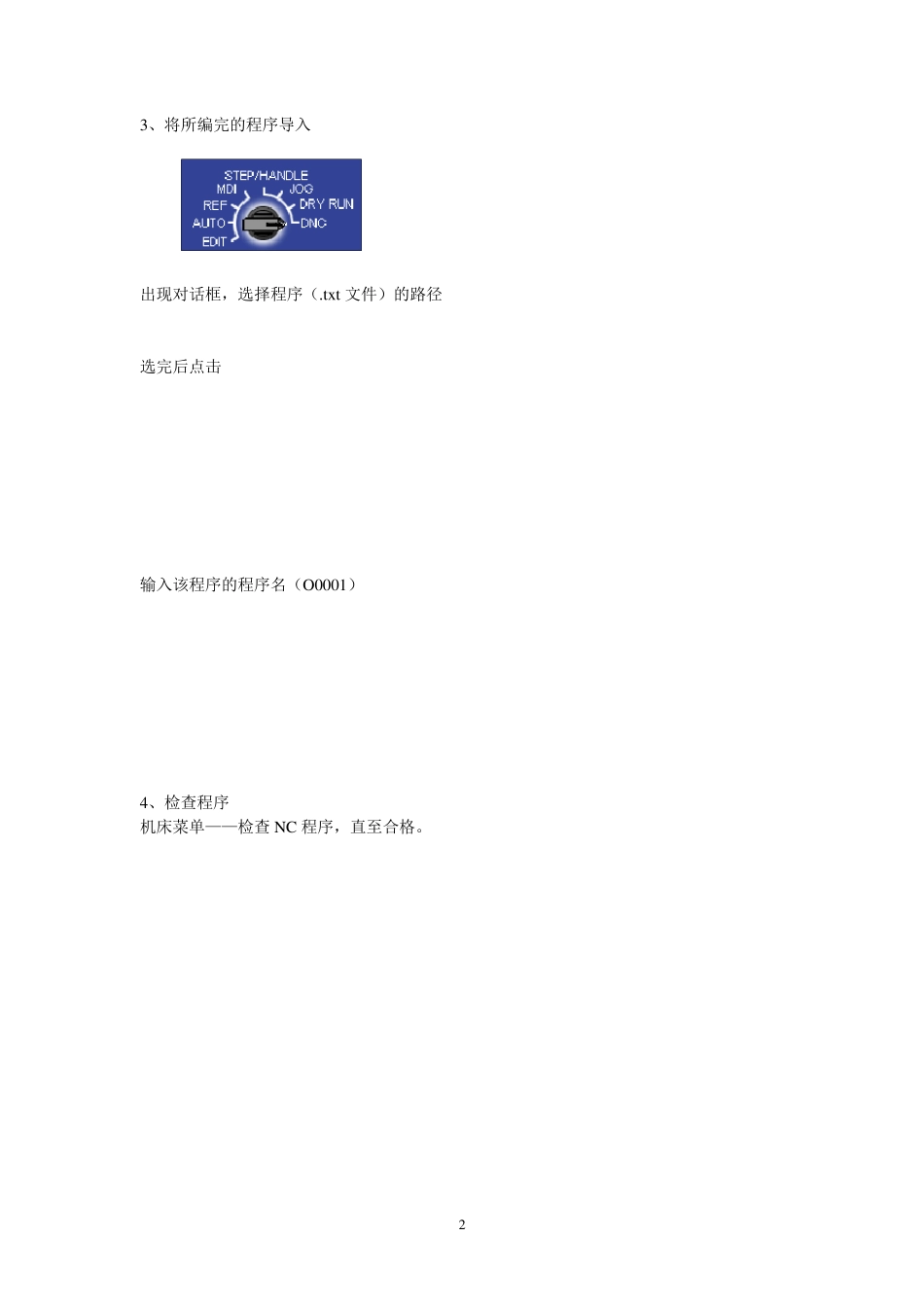

1 FANUC 数控车床仿真软件操作步骤 一、打开数控仿真软件 直接选择“快速登陆”(用户名:gu est 密码:gu est) 二、进入仿真系统 1、选择合适的机床 2、回零 2 3、将所编完的程序导入 出现对话框,选择程序(.tx t 文件)的路径 选完后点击 输入该程序的程序名(O0001) 4、检查程序 机床菜单——检查NC 程序,直至合格。 3 看轨迹 按上图的Start 选择合适的坐标 5、装工件、刀具 点击 使左边出现机床的图 点击 定义毛坯 放置零件 4 装刀 选择刀片 55o 刀柄93o 选择合适坐标 6、对刀 先对X 方向 左边屏幕右击,选择“选项” 5 点击右图Start,使得主轴旋转 分别调整方向 切削后,记录X 坐标值。(X 方向不要去动)。主轴停止。 点击测量菜单——剖面图测量,选择“否” 选中被加工部分(红线,记录X 的直径值) 6 将刚才X 坐标值-被加工完的X 坐标值=229.6-60.3=169.3 对Z方向(主轴停止状态) 刀尖和工件右端相碰,记录Z值。Z=159.1 7、将X、Z值输入G54 点击 连续点击4 次 将X、Z值送入G54 中(先将光标移到G54 中) X 值输入后按“INUT”键 Z值输入后按“INUT”键 整数的话加小数点后按INUT”键 7 三、加工 点击 将刀具移到合适位置 按“START”键加工
