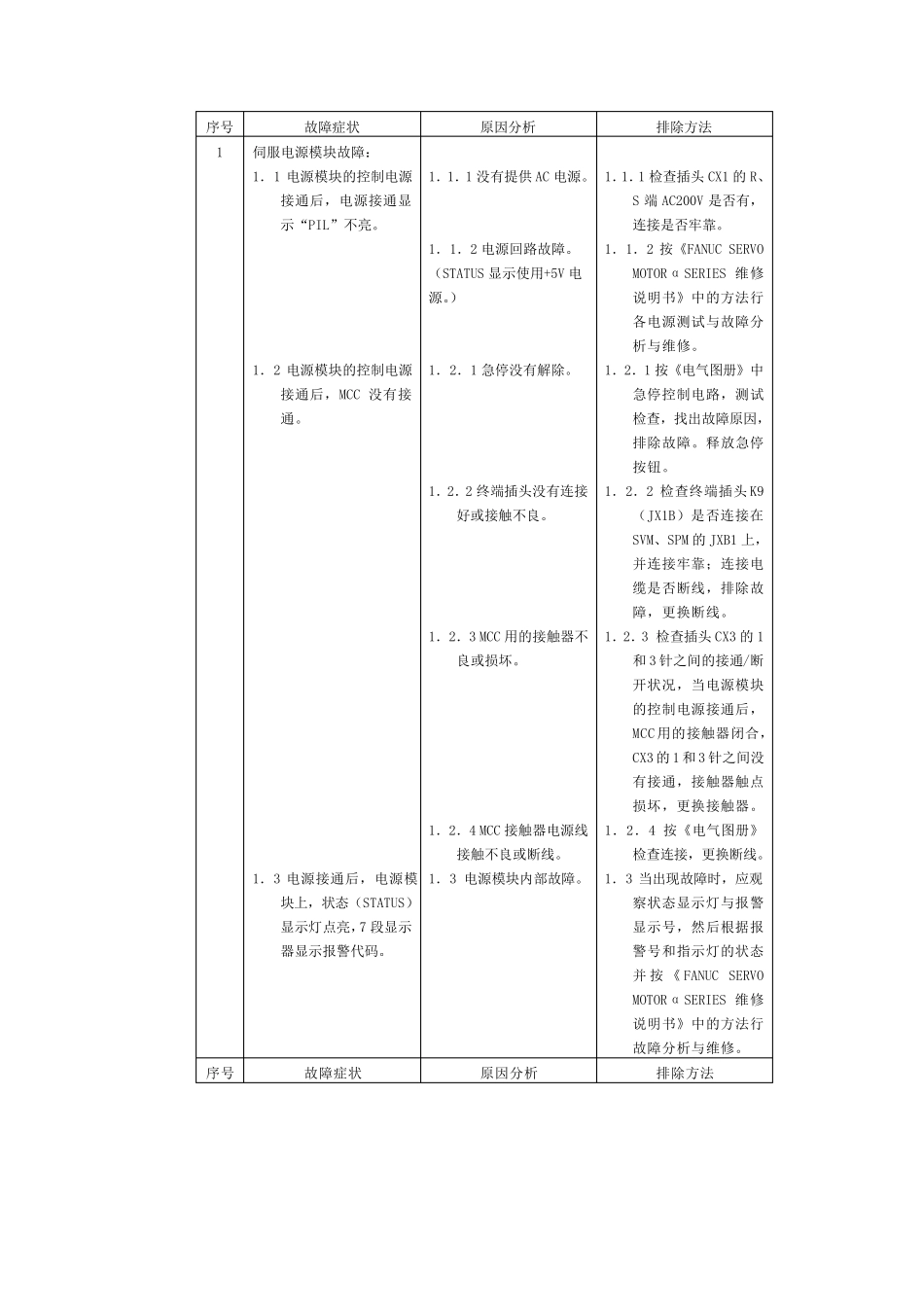

序号 故障症状 原因分析 排除方法 1 伺服电源模块故障： 1．1 电源模块的控制电源接通后，电源接通显示“PIL”不亮。 1．2 电源模块的控制电源接通后，MCC 没有接通。 1．3 电源接通后，电源模块上，状态（STATUS）显示灯点亮，7 段显示器显示报警代码。 1．1．1 没有提供AC 电源。 1．1．2 电源回路故障。 （STATUS 显示使用+5V 电 源。） 1．2．1 急停没有解除。 1．2．2 终端插头没有连接好或接触不良。 1．2．3 MCC 用的接触器不良或损坏。 1．2．4 MCC 接触器电源线接触不良或断线。 1．3 电源模块内部故障。 1．1．1 检查插头CX1 的R、S 端AC200V 是否有，连接是否牢靠。 1．1．2 按《FANUC SERVO MOTORαSERIES 维修说明书》中的方法行各电源测试与故障分析与维修。 1．2．1 按《电气图册》中急停控制电路，测试检查，找出故障原因，排除故障。释放急停按钮。 1．2．2 检查终端插头K9（JX1B）是否连接在SVM、SPM 的JXB1 上，并连接牢靠；连接电缆是否断线，排除故障，更换断线。 1．2．3 检查插头CX3 的1和 3 针之间的接通/断开状况，当电源模块的控制电源接通后，MCC 用的接触器闭合，CX3 的1 和 3 针之间没有接通，接触器触点损坏，更换接触器。 1．2．4 按《电气图册》检查连接，更换断线。 1．3 当出现故障时，应观察状态显示灯与报警显示号，然后根据报警号和指示灯的状态并 按《FANUC SERVO MOTORαSERIES 维修说明书》中的方法行故障分析与维修。 序号 故障症状 原因分析 排除方法 1．4 报警故障处理： 1．4．1 电源模块上显示报警代码“01”（电源模块的主回路 IPM 异常）。 1．4．2 电源模块上显示报警代码“02”（控制回路的冷却风扇不转）。 1．4．3 电源模块上显示报警代码“03”（主回路的散热器温升异常）。 1．4．4 电源模块上显示报警代码“04”（主回路的 DC 电压过低）。 1．4．5 电源模块上显示报警代码“05”（主回路充电不能在规定时间内进行） 1．4．1．1 电源模块内大功率模块 IGBT 或 IPM不良。 1．4．1．2 机床使用久 AC电抗器不良。 1．4．2 冷却风扇故障。 1．4．3．1 冷却风扇故障。 （电源模块风机、电柜通 风风机） 1．4．3．2 机床使用久， 电柜内通风不畅。 1．4．3．3 过载。 1．4．4．1 电源模块输入电源出 现 瞬 间 的 停电。 1．4．4．2 电源模块输入电源电压过低。 1．4．4．...
