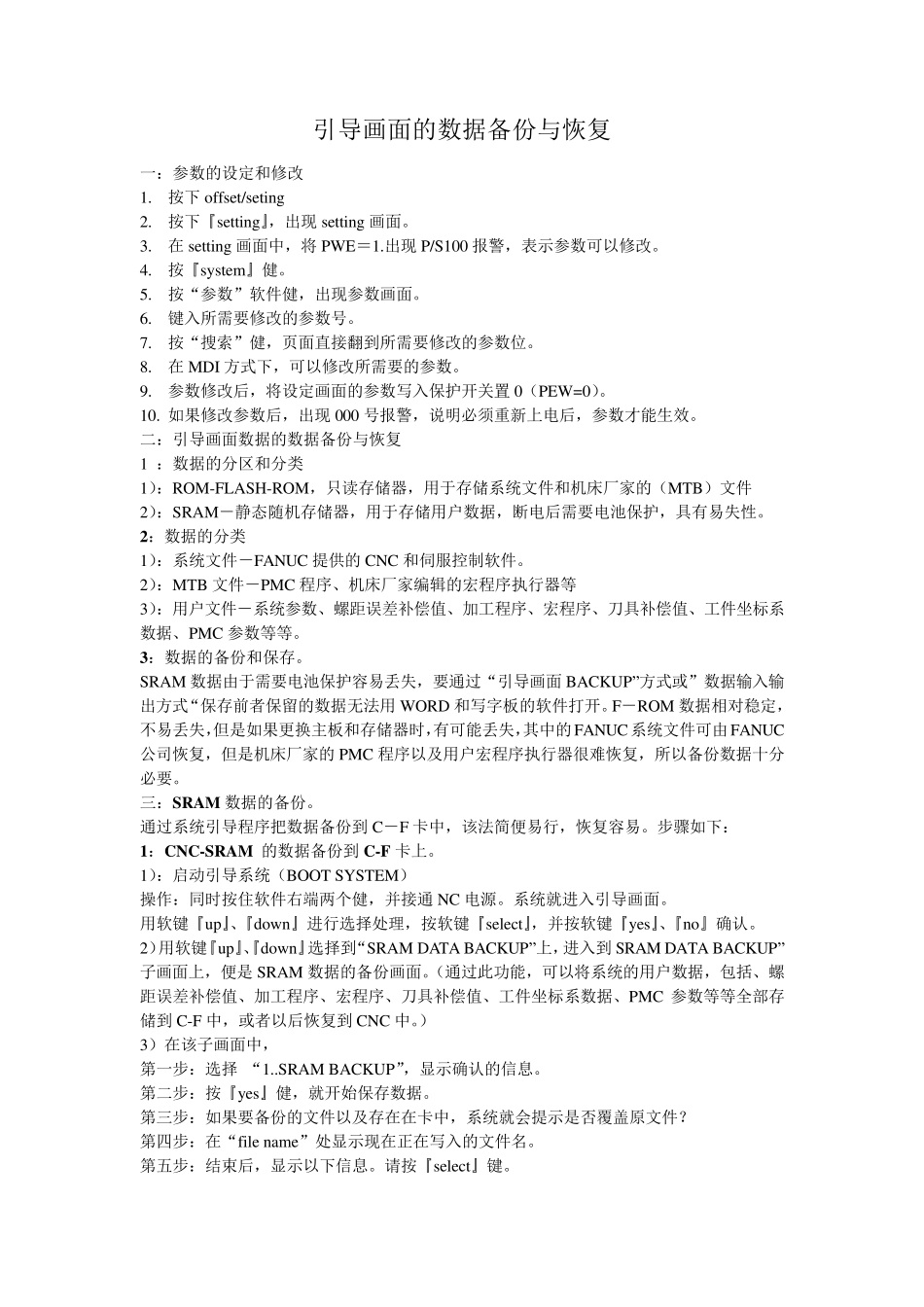

引导画面的数据备份与恢复 一:参数的设定和修改 1. 按下offset/seting 2. 按下『setting』,出现setting 画面。 3. 在setting 画面中,将PWE=1.出现P/S100 报警,表示参数可以修改。 4. 按『system』健。 5. 按“参数”软件健,出现参数画面。 6. 键入所需要修改的参数号。 7. 按“搜索”健,页面直接翻到所需要修改的参数位。 8. 在MDI 方式下,可以修改所需要的参数。 9. 参数修改后,将设定画面的参数写入保护开关置 0(PEW=0)。 10. 如果修改参数后,出现000 号报警,说明必须重新上电后,参数才能生效。 二:引导画面数据的数据备份与恢复 1 :数据的分区和分类 1):ROM-FLASH-ROM,只读存储器,用于存储系统文件和机床厂家的(MTB)文件 2):SRAM-静态随机存储器,用于存储用户数据,断电后需要电池保护,具有易失性。 2:数据的分类 1):系统文件-FANUC 提供的CNC 和伺服控制软件。 2):MTB 文件-PMC 程序、机床厂家编辑的宏程序执行器等 3):用户文件-系统参数、螺距误差补偿值、加工程序、宏程序、刀具补偿值、工件坐标系数据、PMC 参数等等。 3:数据的备份和保存。 SRAM 数据由于需要电池保护容易丢失,要通过“引导画面BACKUP”方式或”数据输入输出方式“保存前者保留的数据无法用 WORD 和写字板的软件打开。F-ROM 数据相对稳定,不易丢失,但是如果更换主板和存储器时,有可能丢失,其中的FANUC系统文件可由FANUC公司恢复,但是机床厂家的PMC 程序以及用户宏程序执行器很难恢复,所以备份数据十分必要。 三:SRAM 数据的备份。 通过系统引导程序把数据备份到 C-F 卡中,该法简便易行,恢复容易。步骤如下: 1:CNC-SRAM 的数据备份到 C-F 卡上。 1):启动引导系统(BOOT SYSTEM) 操作:同时按住软件右端两个健,并接通 NC 电源。系统就进入引导画面。 用软键『up』、『down』进行选择处理,按软键『select』,并按软键『yes』、『no』确认。 2)用软键『up』、『down』选择到“SRAM DATA BACKUP”上,进入到 SRAM DATA BACKUP”子画面上,便是 SRAM 数据的备份画面。(通过此功能,可以将系统的用户数据,包括、螺距误差补偿值、加工程序、宏程序、刀具补偿值、工件坐标系数据、PMC 参数等等全部存储到 C-F 中,或者以后恢复到 CNC 中。) 3)在该子画面中, 第一步:选择 “1..SRAM BACKUP”,显示确认的信息。 第二步:按『yes...
