FD6288直流无刷电机三相250V栅极驱动器

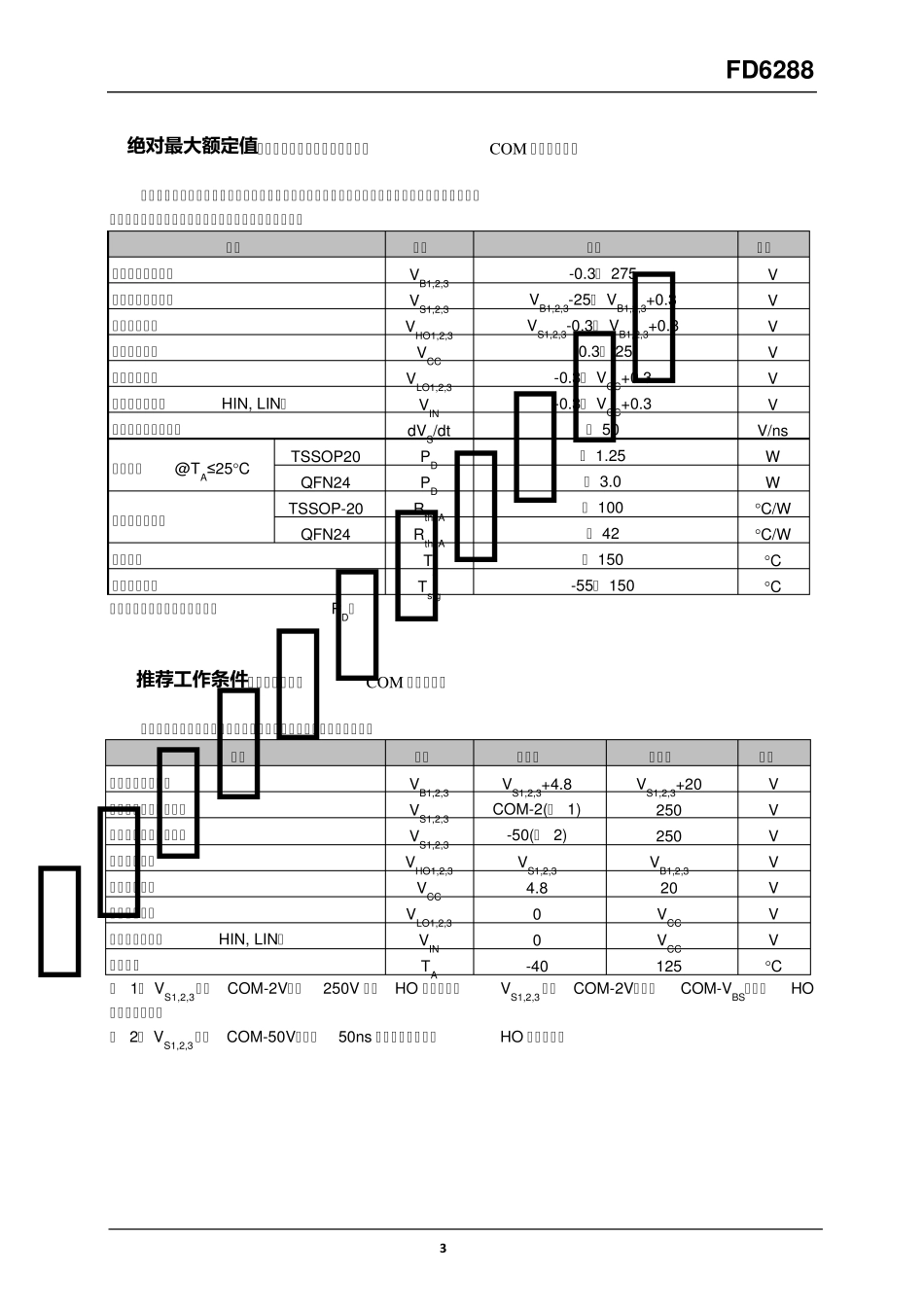

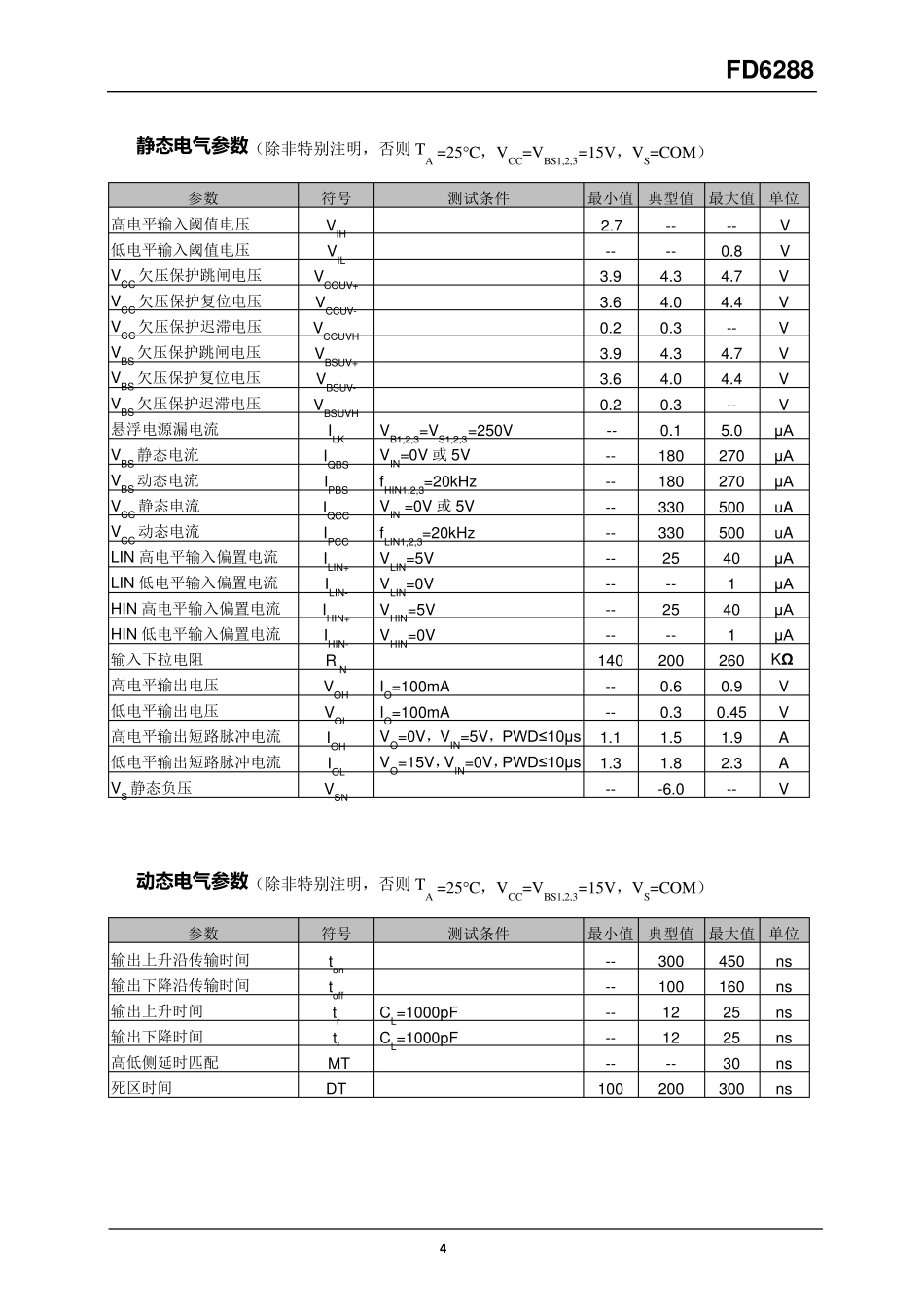

FD6288 FD6288 三相 250V 栅极驱动器 概述 FD6288 是一款集成了三个独立的半桥栅极驱动集成电路芯片，专为高压、高速驱动MOSFET 和 IGBT 设计，可在高达+250V 电压下工作。 FD6288 内置VCC/VBS 欠压（UVLO）保护功能，防止功率管在过低的电压下工作。 FD6288 内置直通防止和死区时间，防止被驱动的高低侧MOSFET 或 IGBT 直通，有效保护功率器件。 FD6288 内置输入信号滤波，防止输入噪声干扰。 封装 TSSOP20 QFN24 产品特点  悬浮绝对电压+250V  电源电压工作范围：4.8~20V  集成三个独立的半桥驱动  输出电流+1.5A/-1.8A  3.3V/5V输入逻辑兼容  VCC/VBS欠压保护（UVLO）  内置直通防止功能  内置200ns死区时间  内置输入滤波功能  高低端通道匹配  输出与输入同相 应用 三相直流无刷电机驱动 订购信息 产品名称 封装形式 订货型号 FD6288T TSSOP20 FD6288T FD6288Q QFN24 FD6288Q PreliminaryFD6288 3 1.绝 对 最 大 额 定 值 （除非特殊说明，所有管脚均以COM 作为参考点） 电压超过绝对最大额定值，可能会损坏芯片。芯片长久地工作在推荐的工作条件之上，可能会影响其可靠性。不建议芯片在推荐的工作条件之上长期工作。 参数 符号 范围 单位 高侧浮动绝对电压 VB1,2,3 -0.3～ 275 V 高侧浮动偏移电压 VS1,2,3 VB1,2,3-25～ VB1,2,3+0.3 V 高侧输出电压 VHO1,2,3 VS1,2,3-0.3～ VB1,2,3+0.3 V 低侧供电电压 VCC -0.3～ 25 V 低侧输出电压 VLO1,2,3 -0.3～ VCC+0.3 V 逻辑输入电压（HIN, LIN） VIN -0.3～ VCC+0.3 V 偏移电压压摆率范围 dVS/dt ≤ 50 V/ns 功率耗散@TA≤25C TSSOP20 PD ≤ 1.25 W QFN24 PD ≤ 3.0 W 结对环境的热阻 TSSOP-20 RthJA ≤ 100 C/W QFN24 RthJA ≤ 42 C/W 结温范围 Tj ≤ 150 C 储存温度范围 Tstg -55～ 150 C 注意：在任何情况下，不要超过PD。 2. 推 荐 工 作 条 件 （所有电压均以COM 为参考点） 建议不超过推荐的工作条件，或将绝对最大额定值设计为工作条件。 参数 符号 最小值 最大值 单位 高侧浮动绝对电压 VB1,2,3 VS1,2,3+4.8 VS1,2,3+20 V 静态高侧浮动偏移电压 VS1,2,3 COM-2(注 1) 250 V 动态高侧浮动偏移电压 VS1,2,3 -50(注 2) 250 V 高侧输出电压 VHO1,2,3 VS1,2,3 VB1,2,3...
