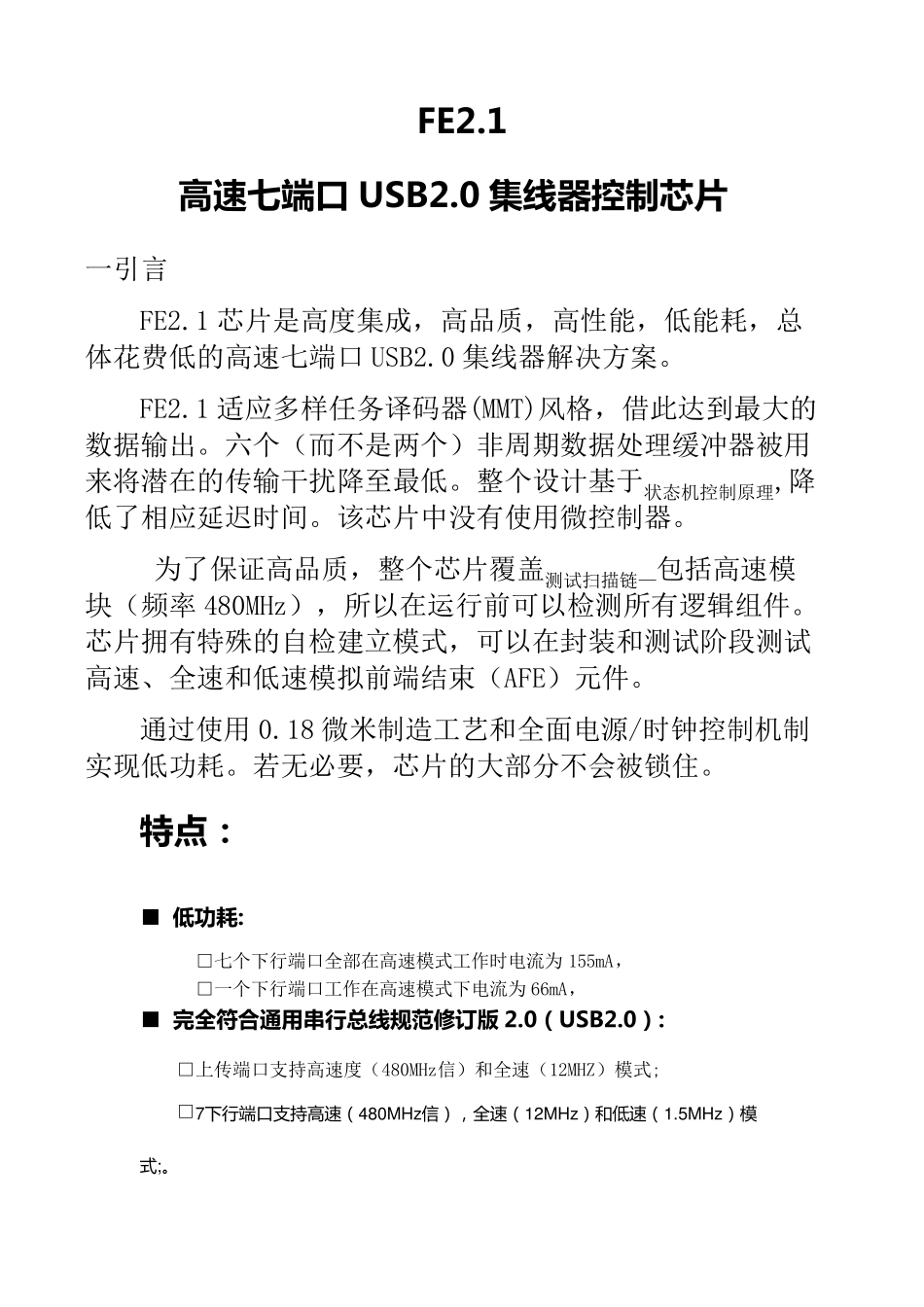

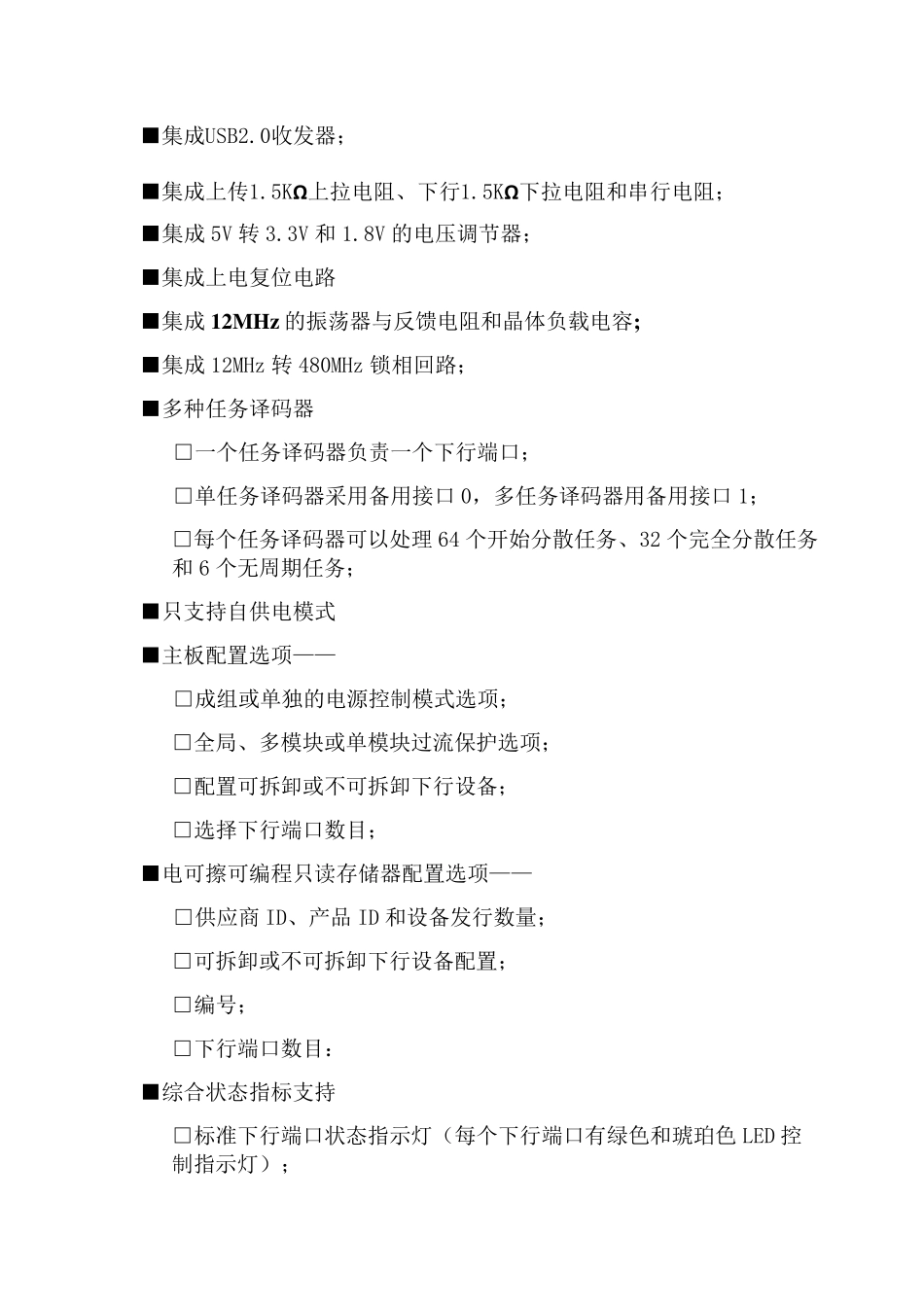

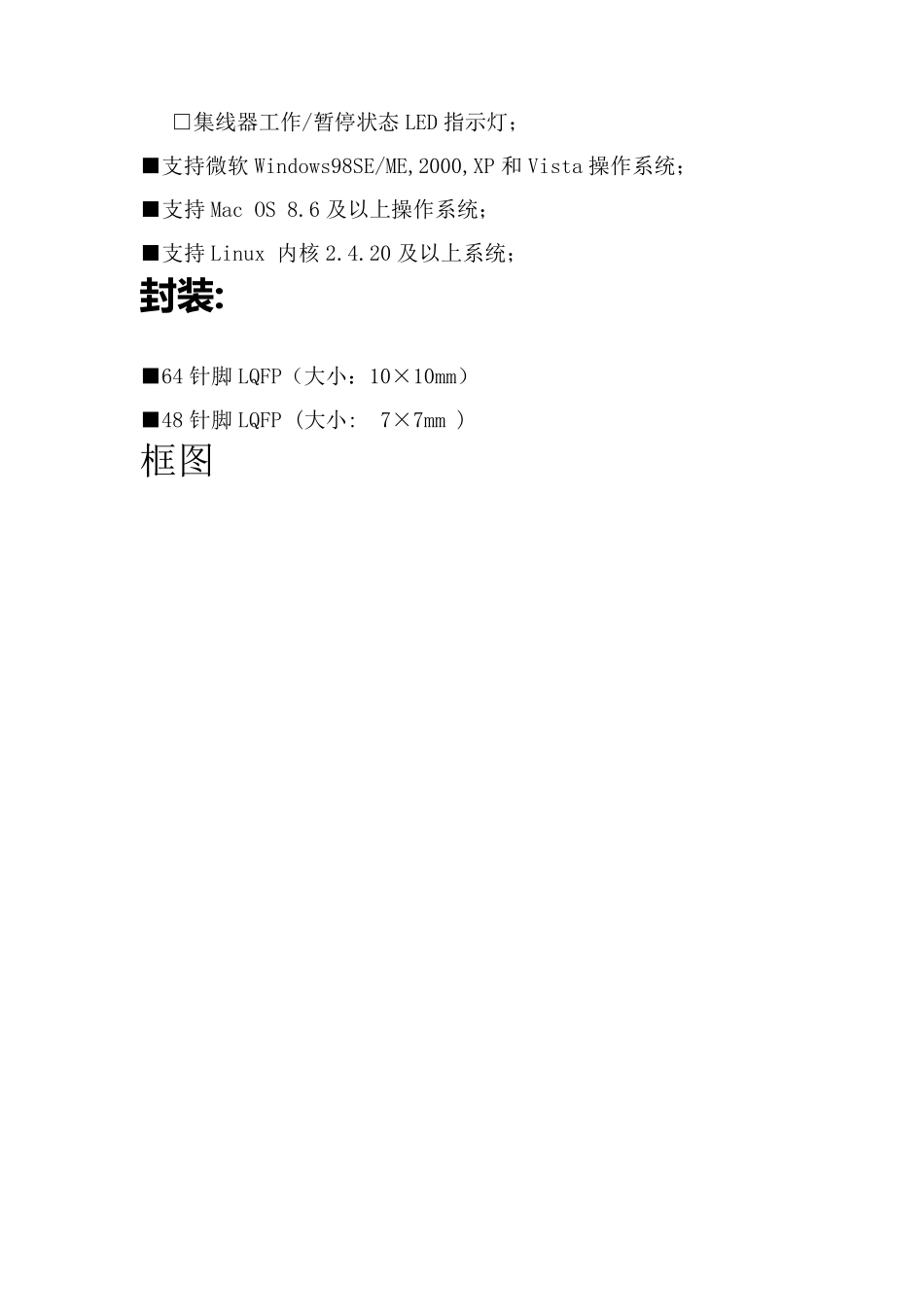

FE2.1 高 速 七端口 USB2.0 集线器控制芯片 一引言 FE2.1 芯片是高度集成，高品质，高性能，低能耗，总体花费低的高速七端口USB2.0 集线器解决方案。 FE2.1 适应多样任务译码器(MMT)风格，借此达到最大的数据输出。六个（而不是两个）非周期数据处理缓冲器被用来将潜在的传输干扰降至最低。整个设计基于状态机控制原理,降低了相应延迟时间。该芯片中没有使用微控制器。 为了保证高品质，整个芯片覆盖测试扫描链—包括高速模块（频率 480MHz），所以在运行前可以检测所有逻辑组件。芯片拥有特殊的自检建立模式，可以在封装和测试阶段测试高速、全速和低速模拟前端结束（AFE）元件。 通过使用0.18 微米制造工艺和全面电源/时钟控制机制实现低功耗。若 无 必 要 ，芯片的大部 分 不会 被锁 住 。 特点： ■ 低功耗: □ 七个下 行端口全部 在高速模式工作 时电流 为155mA， □ 一个下 行端口工作 在高速模式下 电流 为66mA， ■ 完全符合通用串行总线规范修订版 2.0（USB2.0）: □ 上 传端口支 持 高速度（480MHz信 ）和全速（12MHZ）模式; □ 7下 行 端 口 支 持 高 速 （ 480MHz信 ） ， 全 速 （ 12MHz） 和 低 速 （ 1.5MHz） 模式 ;。 ■集成USB2.0收发器； ■集成上传1.5KΩ 上拉电阻、下行1.5KΩ 下拉电阻和串行电阻； ■集成5V 转3.3V 和1.8V 的电压调节器； ■集成上电复位电路 ■集成12MHz的振荡器与反馈电阻和晶体负载电容; ■集成12MHz 转480MHz 锁相回路； ■多种任务译码器 □一个任务译码器负责一个下行端口； □单任务译码器采用备用接口0，多任务译码器用备用接口1； □每个任务译码器可以处理64 个开始分散任务、32 个完全分散任务和6 个无周期任务； ■只支持自供电模式 ■主板配置选项—— □成组或单独的电源控制模式选项； □全局、多模块或单模块过流保护选项； □配置可拆卸或不可拆卸下行设备； □选择下行端口数目； ■电可擦可编程只读存储器配置选项—— □供应商 ID、产品 ID 和设备发行数量； □可拆卸或不可拆卸下行设备配置； □编号； □下行端口数目： ■综合状态指标支持 □标准下行端口状态指示灯（每个下行端口有绿色和琥珀色 LED 控制指示灯）； □集线器工作/暂停状态LED 指示灯； ■支持微软Windows98SE/ME,2000,XP 和Vista 操作系统； ■支持Mac OS 8.6 及以上操作系统； ■支持L...
