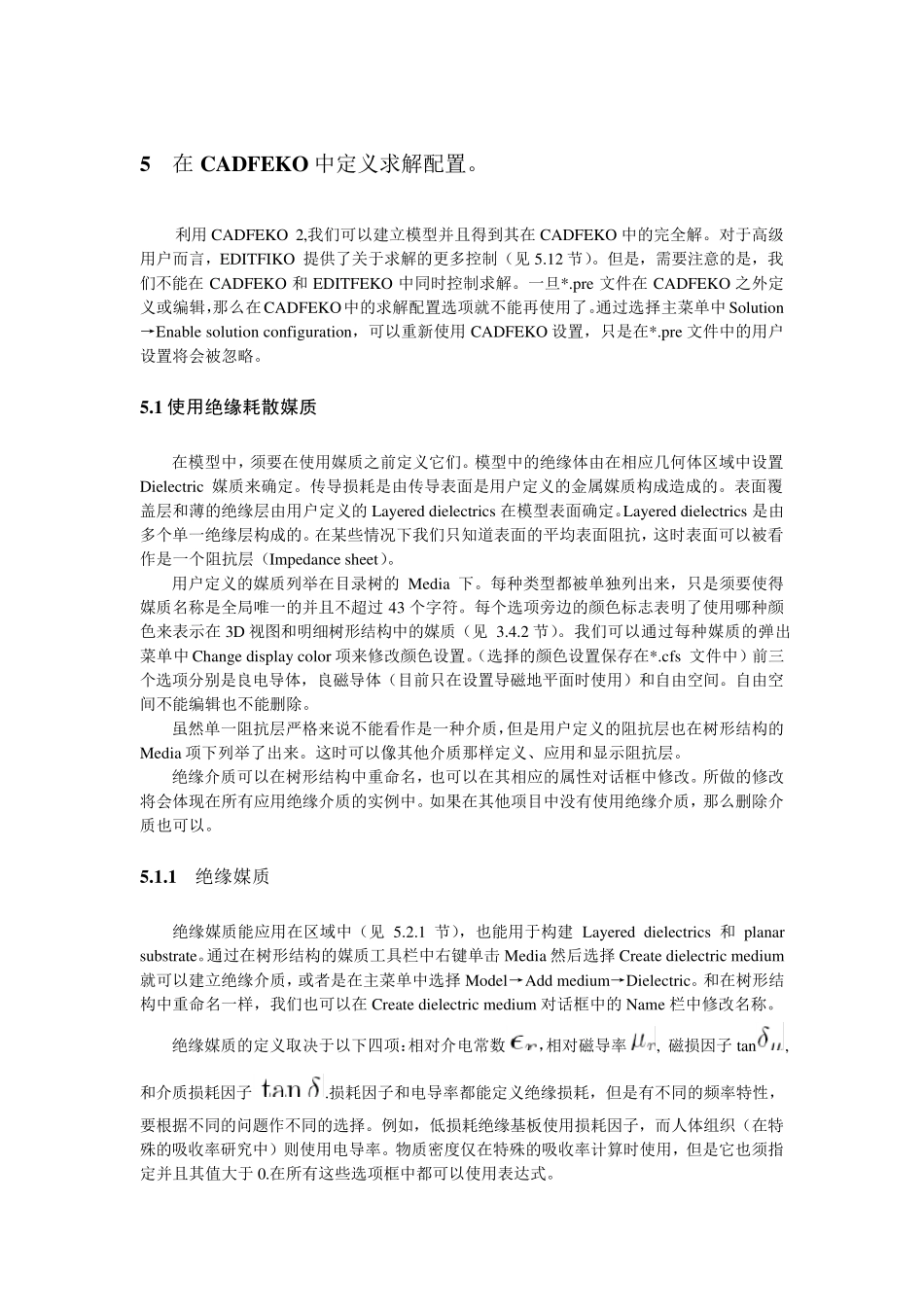

5 在CADFEK O 中定义求解配置。 利用CADFEKO 2,我们可以建立模型并且得到其在CADFEKO 中的完全解。对于高级用户而言，EDITFIKO 提供了关于求解的更多控制（见5.12 节）。但是，需要注意的是，我们不能在CADFEKO 和EDITFEKO 中同时控制求解。一旦*.pre 文件在CADFEKO 之外定义或编辑，那么在CADFEKO中的求解配置选项就不能再使用了。通过选择主菜单中Solu tion→Enable solu tion configu ration，可以重新使用CADFEKO 设置，只是在*.pre 文件中的用户设置将会被忽略。 5.1 使用绝缘耗散媒质 在模型中，须要在使用媒质之前定义它们。模型中的绝缘体由在相应几何体区域中设置Dielectric 媒质来确定。传导损耗是由传导表面是用户定义的金属媒质构成造成的。表面覆盖层和薄的绝缘层由用户定义的Lay ered dielectrics 在模型表面确定。Lay ered dielectrics 是由多个单一绝缘层构成的。在某些情况下我们只知道表面的平均表面阻抗，这时表面可以被看作是一个阻抗层（Impedance sheet）。 用户定义的媒质列举在目录树的Media 下。每种类型都被单独列出来，只是须要使得媒质名称是全局唯一的并且不超过43 个字符。每个选项旁边的颜色标志表明了使用哪种颜色来表示在3D 视图和明细树形结构中的媒质（见3.4.2 节）。我们可以通过每种媒质的弹出菜单中Change display color 项来修改颜色设置。（选择的颜色设置保存在*.cfs 文件中）前三个选项分别是良电导体，良磁导体（目前只在设置导磁地平面时使用）和自由空间。自由空间不能编辑也不能删除。 虽然单一阻抗层严格来说不能看作是一种介质，但是用户定义的阻抗层也在树形结构的Media 项下列举了出来。这时可以像其他介质那样定义、应用和显示阻抗层。 绝缘介质可以在树形结构中重命名，也可以在其相应的属性对话框中修改。所做的修改将会体现在所有应用绝缘介质的实例中。如果在其他项目中没有使用绝缘介质，那么删除介质也可以。 5.1.1 绝缘媒质 绝缘媒质能应用在区域中（见5.2.1 节），也能用于构建Lay ered dielectrics 和planar su bstrate。通过在树形结构的媒质工具栏中右键单击 Media 然后选择Create dielectric mediu m就可以建立绝缘介质，或者是在主菜单中选择Model→Add mediu m→Dielectric。和在树形结构中重命名一样，我们也可以在Create dielectric mediu m 对话框中的Name 栏中修改名称。 绝缘媒质的定义取决于以下四项：...
