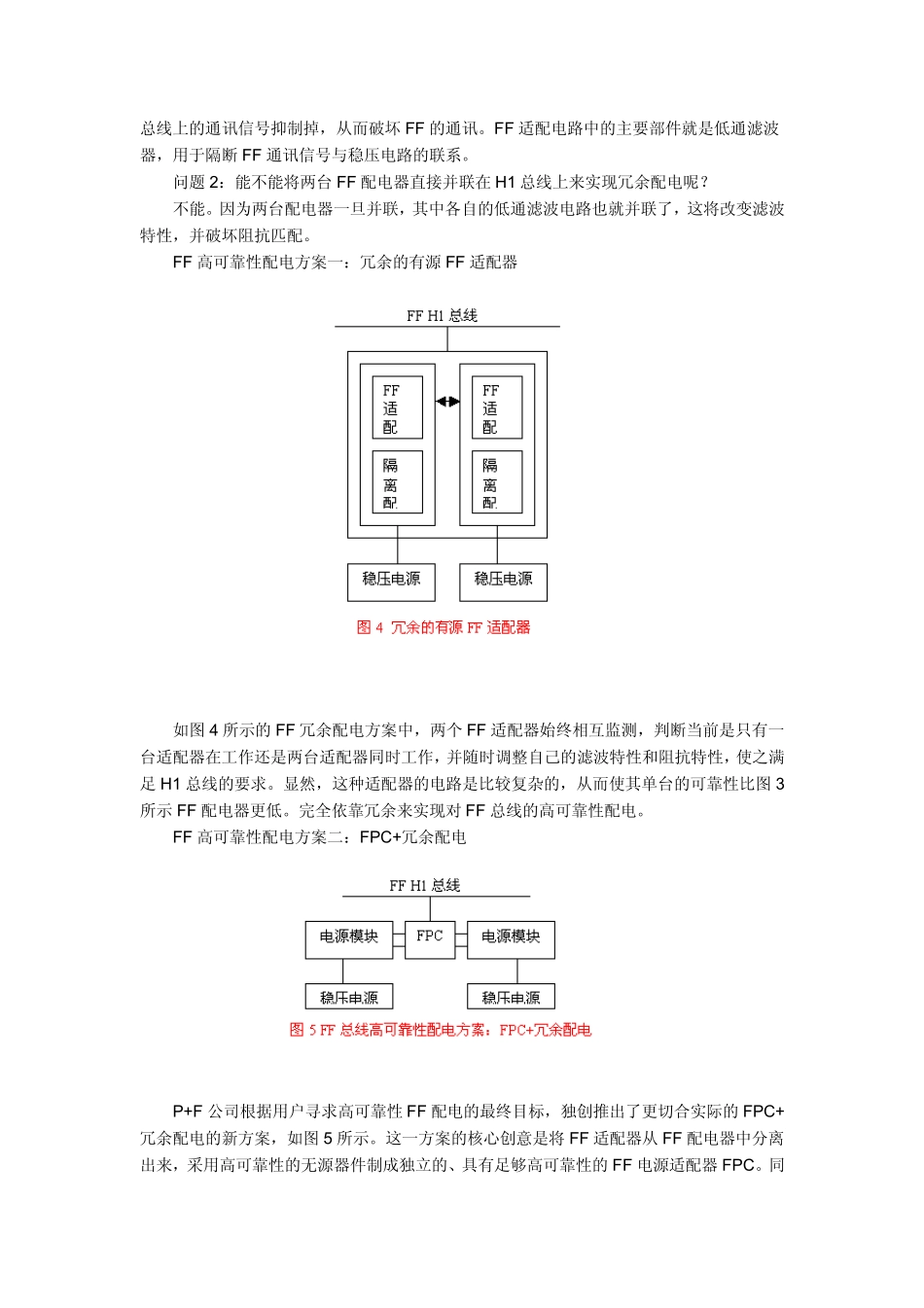

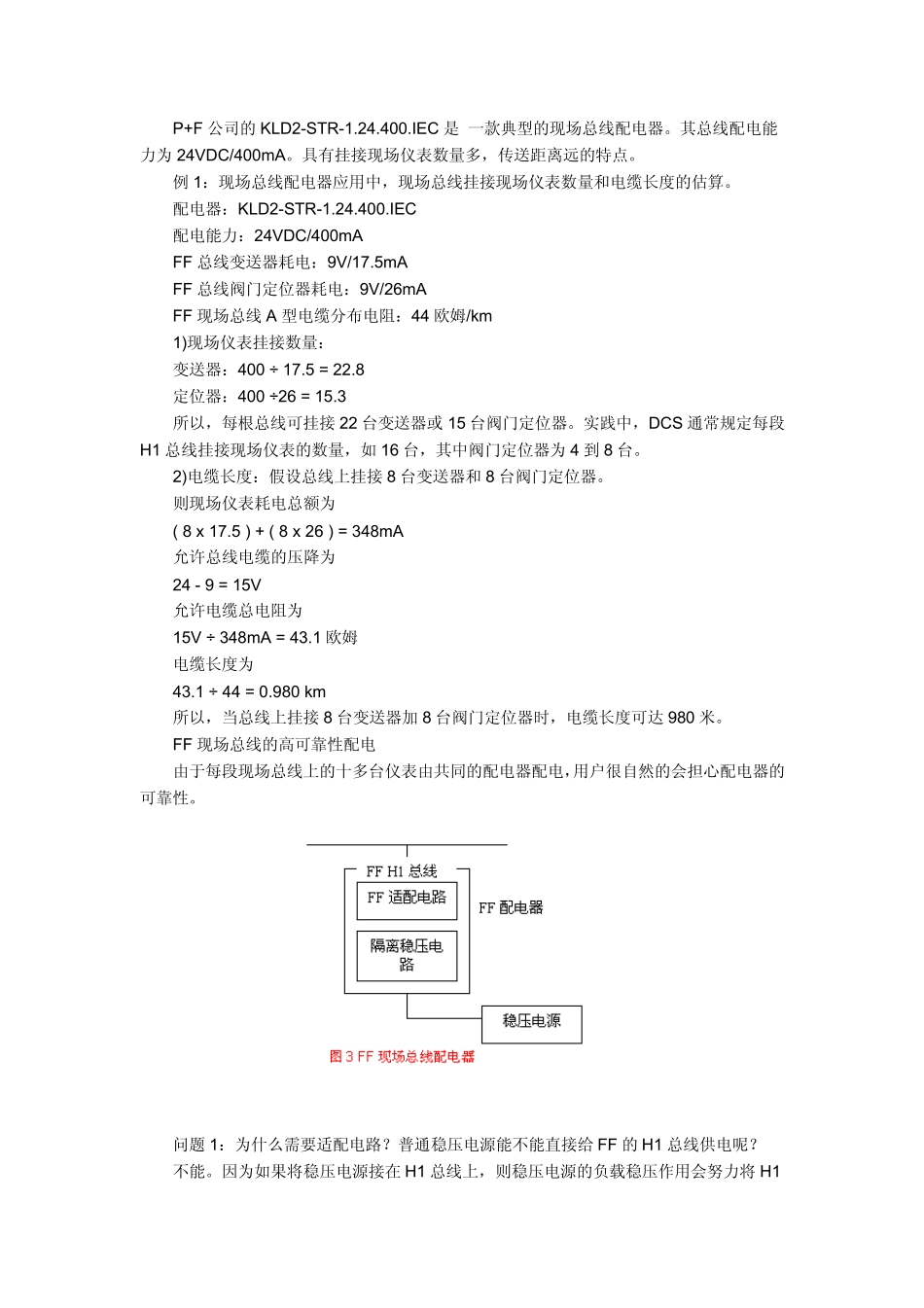

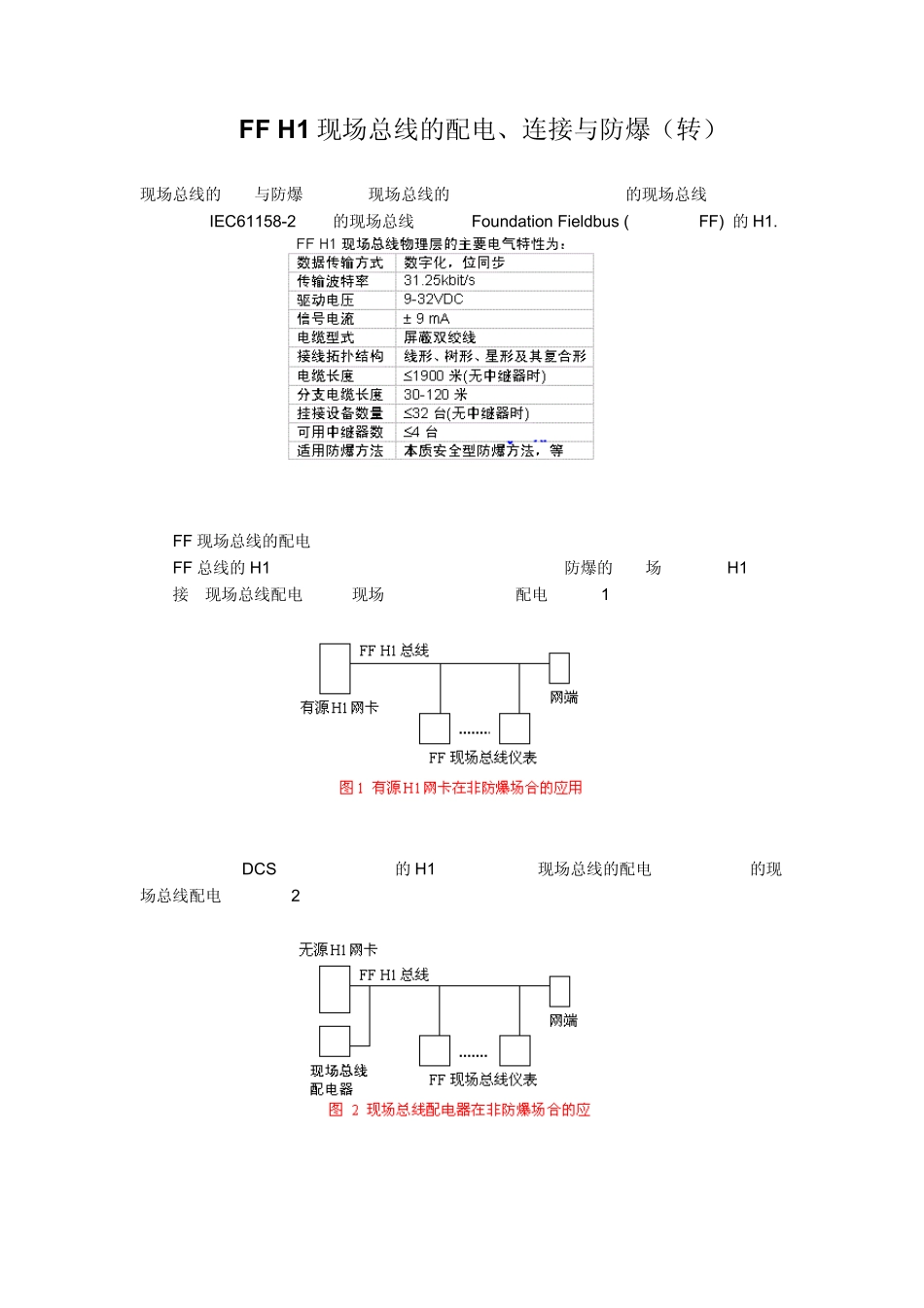

FF H1 现场总线的配电、连接与防爆（转） 现场总线的驱动与防爆只涉及到现场总线的物理层。在本文中所讨论的现场总线，特指其物理层符合 IEC61158-2 标准的现场总线， 如：Fou ndation Fieldbu s (以下简称 FF) 的H1. FF 现场总线的配电 FF 总线的H1 网卡分为有源网卡和无源网卡两种。在非防爆的应用场合，有源 H1 网卡可直接向现场总线配电来驱动现场仪表，而无需额外配电。如图 1 所示。 但是多数 DCS 系统只提供无源的H1 网卡。此时，现场总线的配电需要采用专用的现场总线配电器，如图 2 所示。 P+F 公司的KLD2-STR-1.24.400.IEC 是 一款典型的现场总线配电器。其总线配电能力为 24VDC/400mA。具有挂接现场仪表数量多，传送距离远的特点。 例 1：现场总线配电器应用中，现场总线挂接现场仪表数量和电缆长度的估算。 配电器：KLD2-STR-1.24.400.IEC 配电能力：24VDC/400mA FF 总线变送器耗电：9V/17.5mA FF 总线阀门定位器耗电：9V/26mA FF 现场总线A 型电缆分布电阻：44 欧姆/km 1)现场仪表挂接数量： 变送器：400 ÷ 17.5 = 22.8 定位器：400 ÷26 = 15.3 所以，每根总线可挂接 22 台变送器或 15 台阀门定位器。实践中，DCS 通常规定每段H1 总线挂接现场仪表的数量，如 16 台，其中阀门定位器为 4 到 8 台。 2)电缆长度：假设总线上挂接 8 台变送器和 8 台阀门定位器。 则现场仪表耗电总额为 ( 8 x 17.5 ) + ( 8 x 26 ) = 348mA 允许总线电缆的压降为 24 - 9 = 15V 允许电缆总电阻为 15V ÷ 348mA = 43.1 欧姆 电缆长度为 43.1 ÷ 44 = 0.980 km 所以，当总线上挂接 8 台变送器加 8 台阀门定位器时，电缆长度可达 980 米。 FF 现场总线的高可靠性配电 由于每段现场总线上的十多台仪表由共同的配电器配电，用户很自然的会担心配电器的可靠性。 问题 1：为什么需要适配电路？普通稳压电源能不能直接给 FF 的H1 总线供电呢？ 不能。因为如果将稳压电源接在 H1 总线上，则稳压电源的负载稳压作用会努力将 H1总 线 上 的 通 讯 信 号 抑 制 掉 ， 从 而 破 坏 FF 的 通 讯 。 FF 适 配 电 路 中 的 主 要 部 件 就 是 低 通 滤 波器 ， 用 于 隔 断 FF 通 讯 信 号 与 稳 压 电 路 的 联 系 。 问 题 2： 能 不 能 将 两 台 FF 配 电 器 ...
