FJI15型粉体定量喂料计量系统

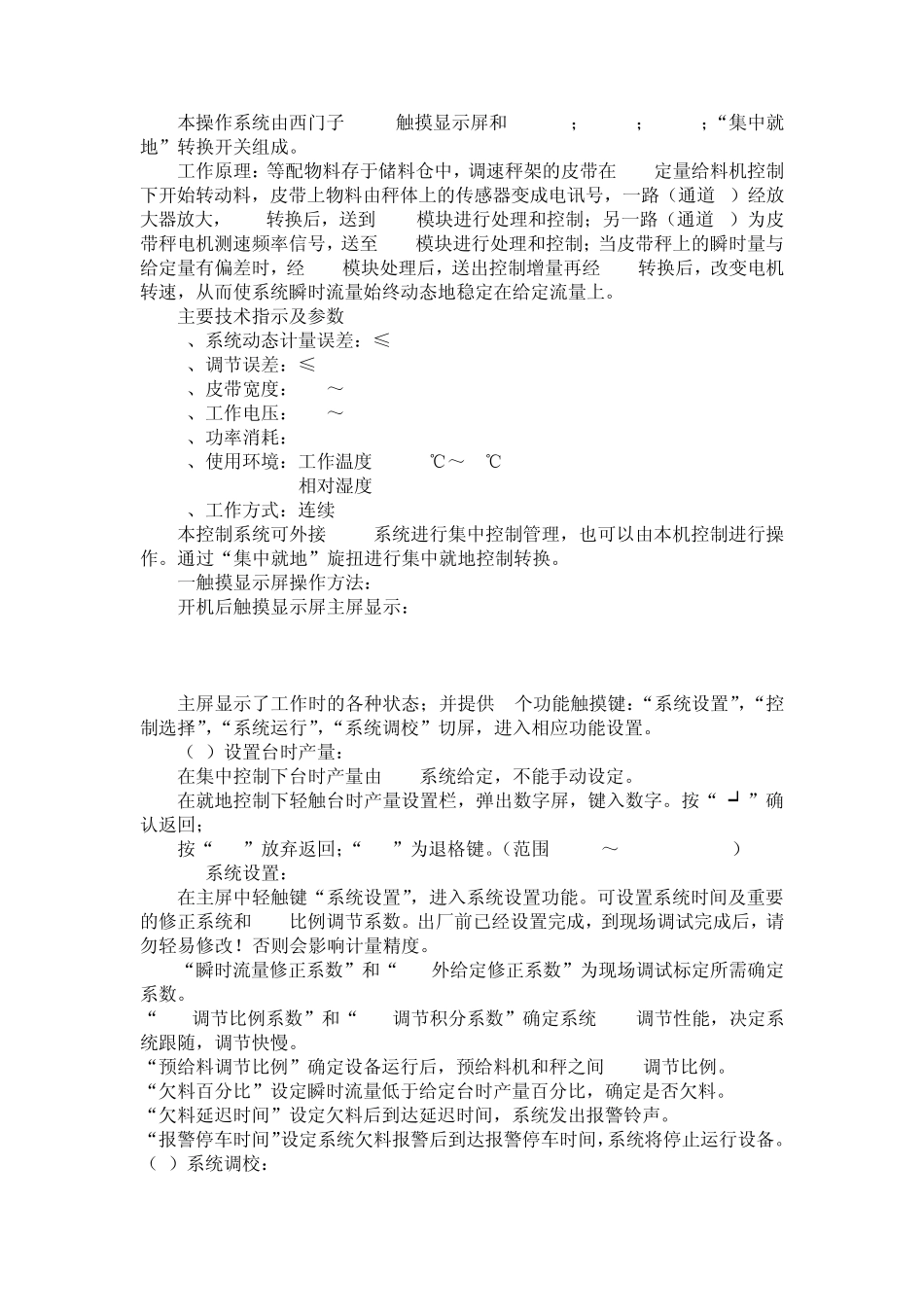

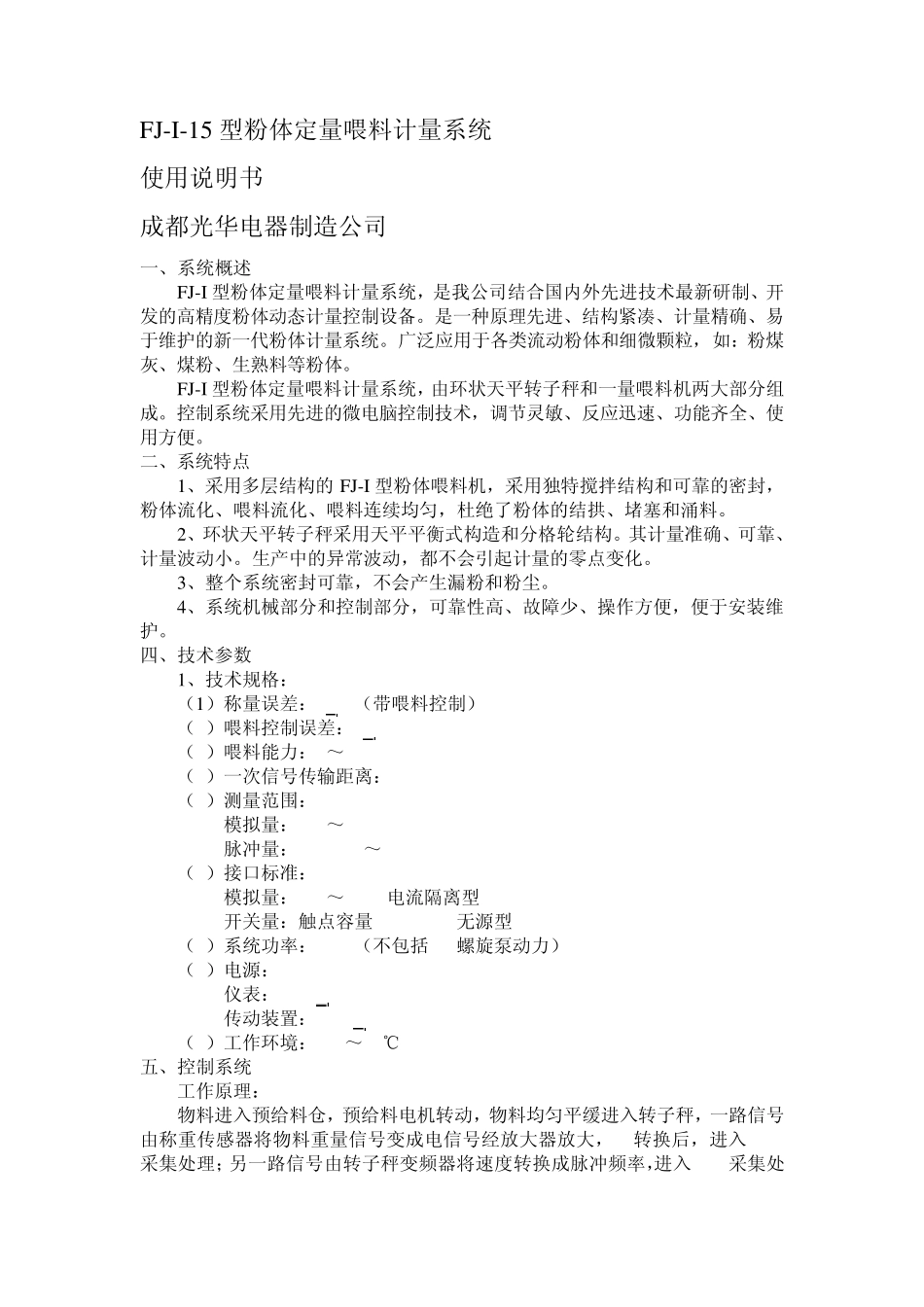

FJ-I-15 型粉体定量喂料计量系统 使用说明书 成都光华电器制造公司 一、系统概述 FJ-I 型粉体定量喂料计量系统，是我公司结合国内外先进技术最新研制、开发的高精度粉体动态计量控制设备。是一种原理先进、结构紧凑、计量精确、易于维护的新一代粉体计量系统。广泛应用于各类流动粉体和细微颗粒，如：粉煤灰、煤粉、生熟料等粉体。 FJ-I 型粉体定量喂料计量系统，由环状天平转子秤和一量喂料机两大部分组成。控制系统采用先进的微电脑控制技术，调节灵敏、反应迅速、功能齐全、使用方便。 二、系统特点 1、采用多层结构的 FJ-I 型粉体喂料机，采用独特搅拌结构和可靠的密封，粉体流化、喂料流化、喂料连续均匀，杜绝了粉体的结拱、堵塞和涌料。 2、环状天平转子秤采用天平平衡式构造和分格轮结构。其计量准确、可靠、计量波动小。生产中的异常波动，都不会引起计量的零点变化。 3、整个系统密封可靠，不会产生漏粉和粉尘。 4、系统机械部分和控制部分，可靠性高、故障少、操作方便，便于安装维护。 四、技术参数 1、技术规格： （1）称量误差：<+1%（带喂料控制） （2）喂料控制误差：<+1% （3）喂料能力：1～15m3h （4）一次信号传输距离：<500m （5）测量范围： 模拟量：DC0～30mV 脉冲量：DC12V20～500I/P （6）接口标准： 模拟量：DC4～20mA电流隔离型 开关量：触点容量 AC220V3A无源型 （7）系统功率：<5KW（不包括FK螺旋泵动力） （8）电源： 仪表：220V+10%50HZ 传动装置：380V+10%50HZ （9）工作环境：-10～60℃ 五、控制系统 工作原理： 物料进入预给料仓，预给料电机转动，物料均匀平缓进入转子秤，一路信号由称重传感器将物料重量信号变成电信号经放大器放大，A/转换后，进入 PLC采集处理；另一路信号由转子秤变频器将速度转换成脉冲频率，进入 PLC采集处理。PLC将采集的两路信号经运算处理，同给定流量比对，进行 PID运算，输出控制量控制转子秤变频器和预给料变频器；改变电机速度，从而使系统始终动态地稳定在给定流量上。 控制系统由西门子 PLC模块 S7-200 CPU224、EM235、EM232组成，系统组态如图示： 六、调整和运行 （一）调整 1、机械调试： 系统在现场安装好以后，电气调试之前应进行空载试运转。 （1）、检查定量给料机和转子计量秤中转子运转方向：利用控制柜旋扭设定为就地控制，按照手动运行启动与停止步骤进行操作，分别检查转子称旋转向，从上向下看应为顺时钟旋转；喂...
