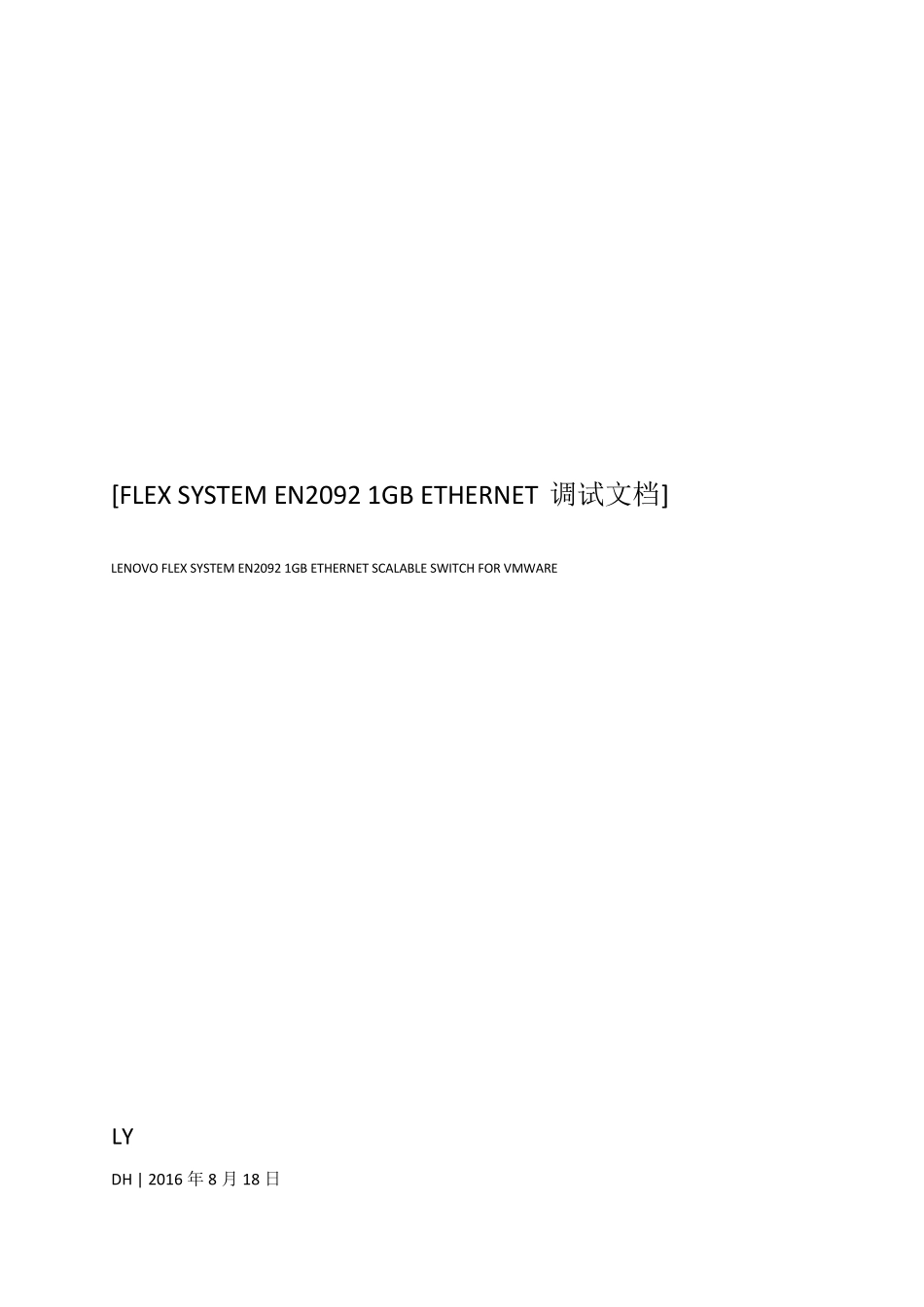

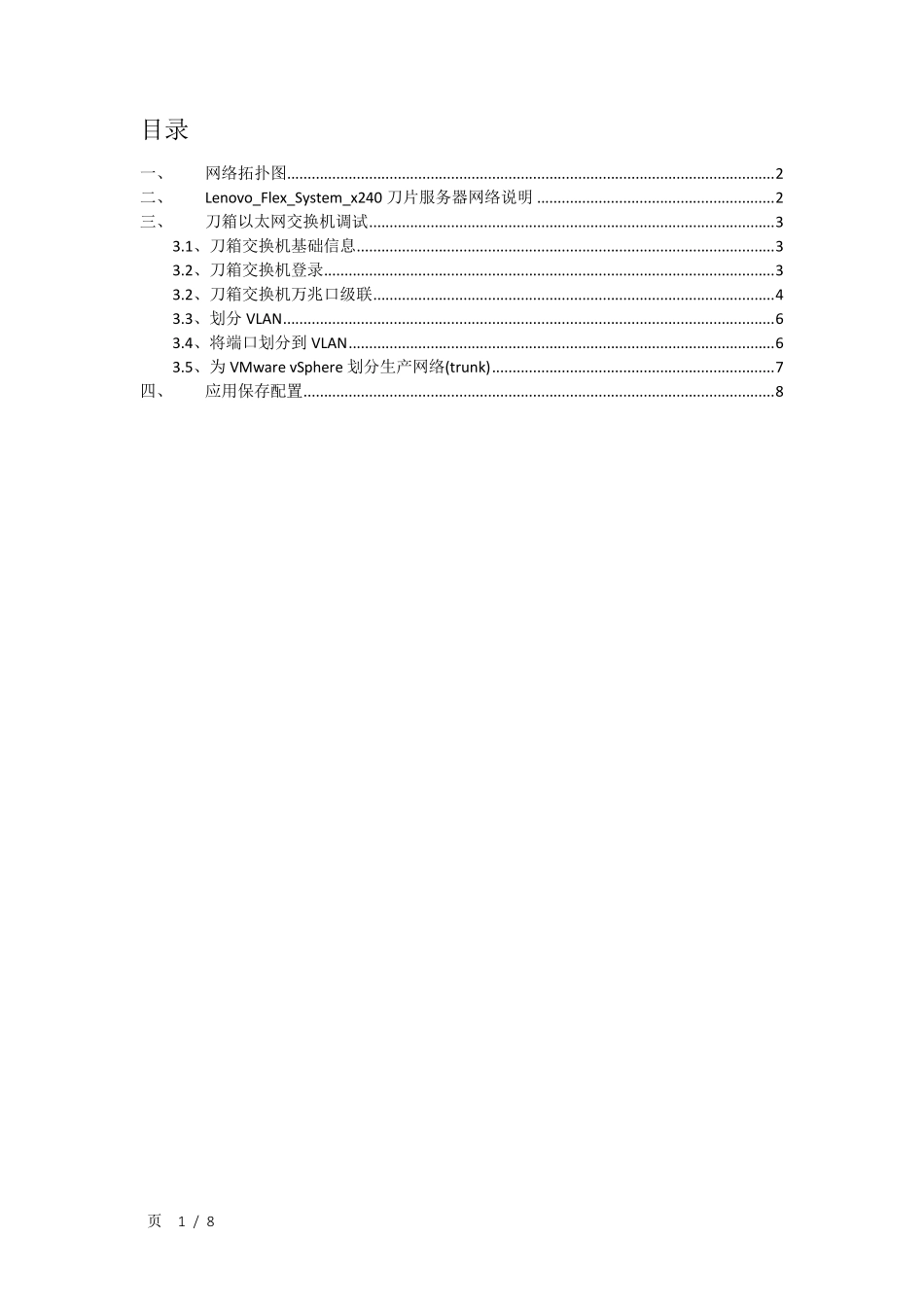

LY DH | 2016 年 8 月 18 日 [FLEX SYSTEM EN2092 1GB ETHERNET 调试文档] LENOVO FLEX SYSTEM EN2092 1GB ETHERNET SCALABLE SWITCH FOR VMWARE 页 1 / 8 目录 一、 网络拓扑图 ....................................................................................................................... 2 二、 Lenovo_Flex_System_x240 刀片服务器网络说明 .......................................................... 2 三、 刀箱以太网交换机调试 ................................................................................................... 3 3.1、刀箱交换机基础信息 ...................................................................................................... 3 3.2、刀箱交换机登录 .............................................................................................................. 3 3.2、刀箱交换机万兆口级联 .................................................................................................. 4 3.3、划分 VLAN ........................................................................................................................ 6 3.4、将端口划分到 VLAN ........................................................................................................ 6 3.5、为 VMware vSphere 划分生产网络(trunk) ..................................................................... 7 四、 应用保存配置 ................................................................................................................... 8 页 2 / 8 网络调试文档 一、 网络拓扑图 连接说明： 1， I/O 模块 1 和核心交换机级联：核心交换机上的两个万兆以太网口和 IBM flex system 的I/O 模块 1 的 21、22 万兆以太网口级联； 2， I/O 模块 2 和核心交换机级联：核心交换机上的两个万兆以太网口和 IBM flex system 的I/O 模块 2 的 21、22 万兆以太网口级联； 3， I/O 模块 1 和 I/O 模块 2 做级联 二、 Lenovo_Flex_System_x240 刀片服务器网络说明 lenovo flex x240 刀片服务器配备有一块含有 4 个千兆以太网口的...
