FloEFD.ProV9.1第一章球阀设计

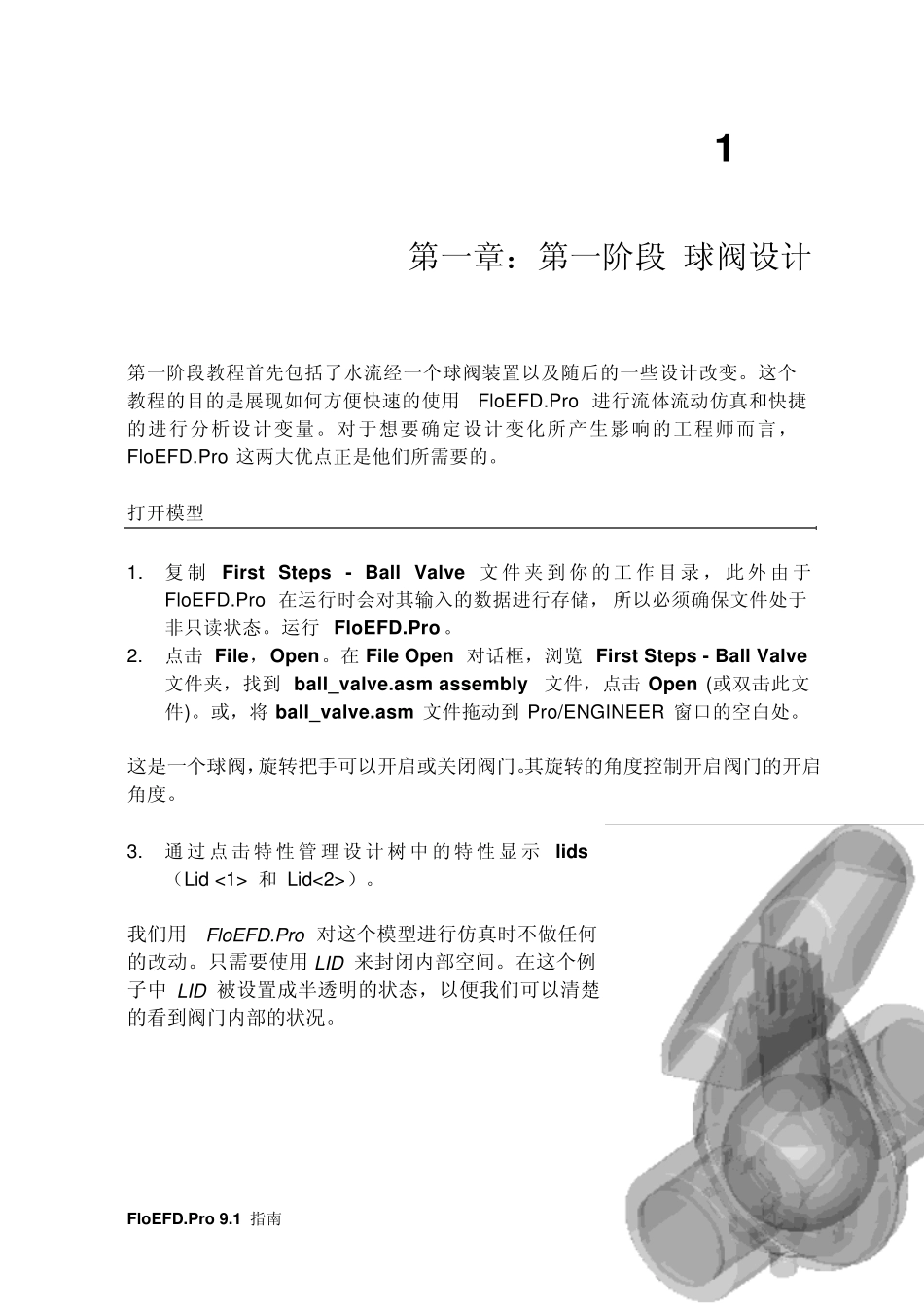

FloEFD.Pro 9.1 指南 1－1 第一章：第一阶段 球阀设计 第一阶段教程首先包括了水流经一个球阀装置以及随后的一些设计改变。这个教程的目的是展现如何方便快速的使用FloEFD.Pro 进行流体流动仿真和快捷的进行分析设计变量。对于想要确定设计变化所产生影响的工程师而言，FloEFD.Pro 这两大优点正是他们所需要的。 打开模型 1. 复 制 First Steps - Ball Valv e 文 件 夹 到 你 的工 作 目 录 ， 此 外 由 于 FloEFD.Pro 在运行时会对其输入的数据进行存储， 所以必须确保文件处于非只读状态。运行 FloEFD.Pro 。 2. 点击 File，Open。在 File Open 对话框，浏览 First Steps - Ball Valv e 文件夹，找到 ball_v alv e.asm assembly 文件，点击 Open (或双击此文件)。或，将 ball_v alv e.asm 文件拖动到 Pro/ENGINEER 窗口的空白处。 这是一个球阀，旋转把手可以开启或关闭阀门。其旋转的角度控制开启阀门的开启角度。 3. 通 过 点 击 特 性 管 理 设计树 中 的特 性 显 示 lids （Lid <1> 和 Lid<2>）。 我们用 FloEFD.Pro 对这个模型进行仿真时不做任何的改动。只需要使用 LID 来封闭内部空间。在这个例子中 LID 被设置成半透明的状态，以便我们可以清楚的看到阀门内部的状况。 1 第一章 第一阶段 球阀设计 1－2 创建FloEFD.Pro 项目 1. 点击 Flow Analysis ，Project ，Wizard。 2. 如 果 已 经 在 向 导 状 态 ，直 接 选 择Create new ，以便创建一个新的配置并且命名为 Project 1。 FloEFD.Pro 将创建一个新的例子并且在一个新的文件夹中存储所有的数据。 点击 Next。 3. 选择系统单位 (这个项目使用 SI)。请时刻谨记在完成向导设置之后的任何时 候 都 可 以 通 过 点击 Flow Analysis，Units 来改变系统单位。 在 FloEFD.Pro 中有几个预先已经定义好的系统单位。你可以在任何时候定义你自己所需要的系统单位并对他们进行相互间的转换。 点击 Next。 4. 保持默认的 Internal 分析类型。不要包括任何物理特性。 我们想要进行一个流经整个结构内部的分析。这一研究我们称之为内部分析。与之相对应，还有一种外部分析，其特征是流体围绕着某个物体。在这一对话框中，你也可以选择忽略掉与流动分析不相关的空腔。以便 FloEFD.Pro 仿真不会耗费内存和 CPU 资源去考虑它们。 FloEFD....
