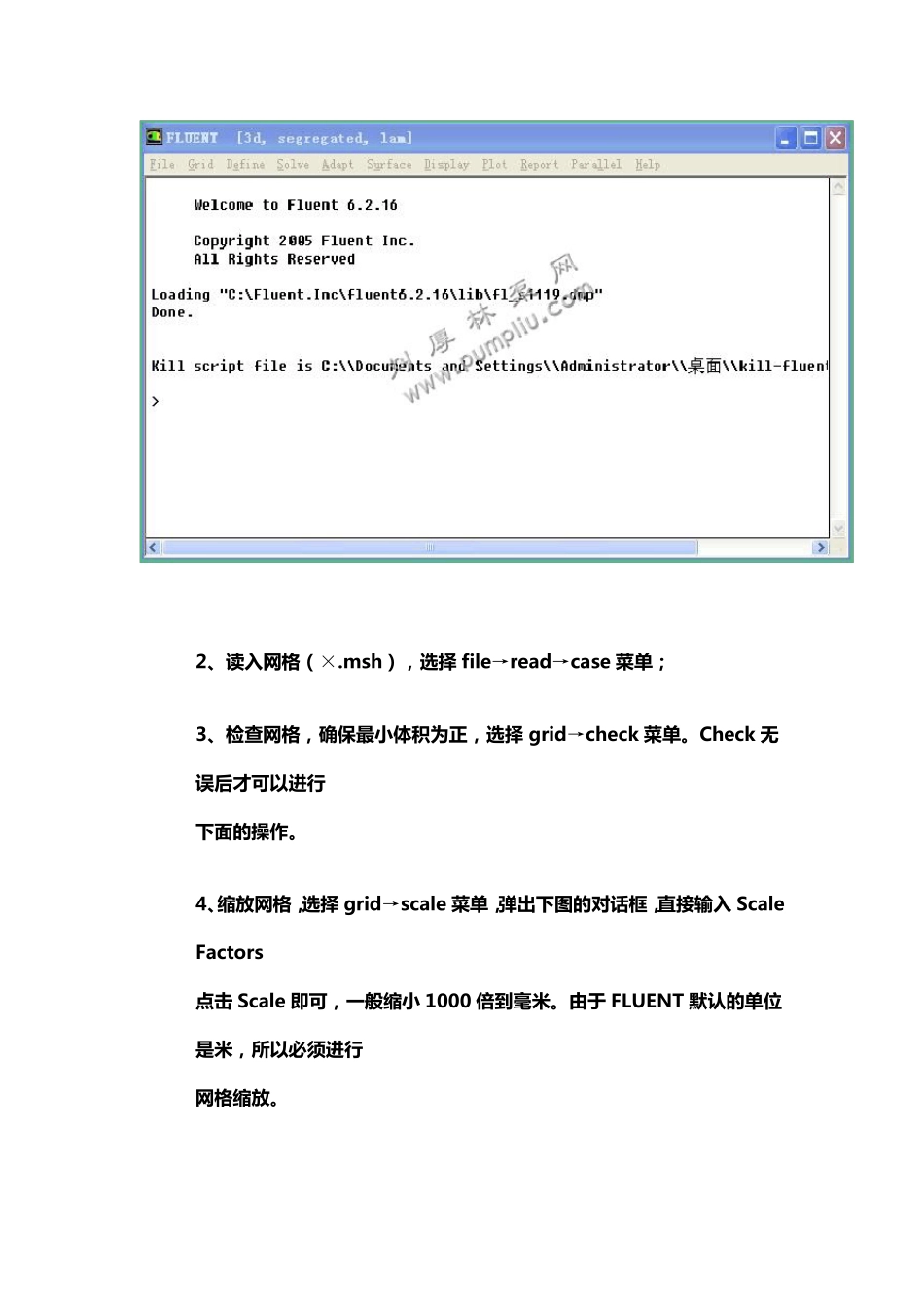

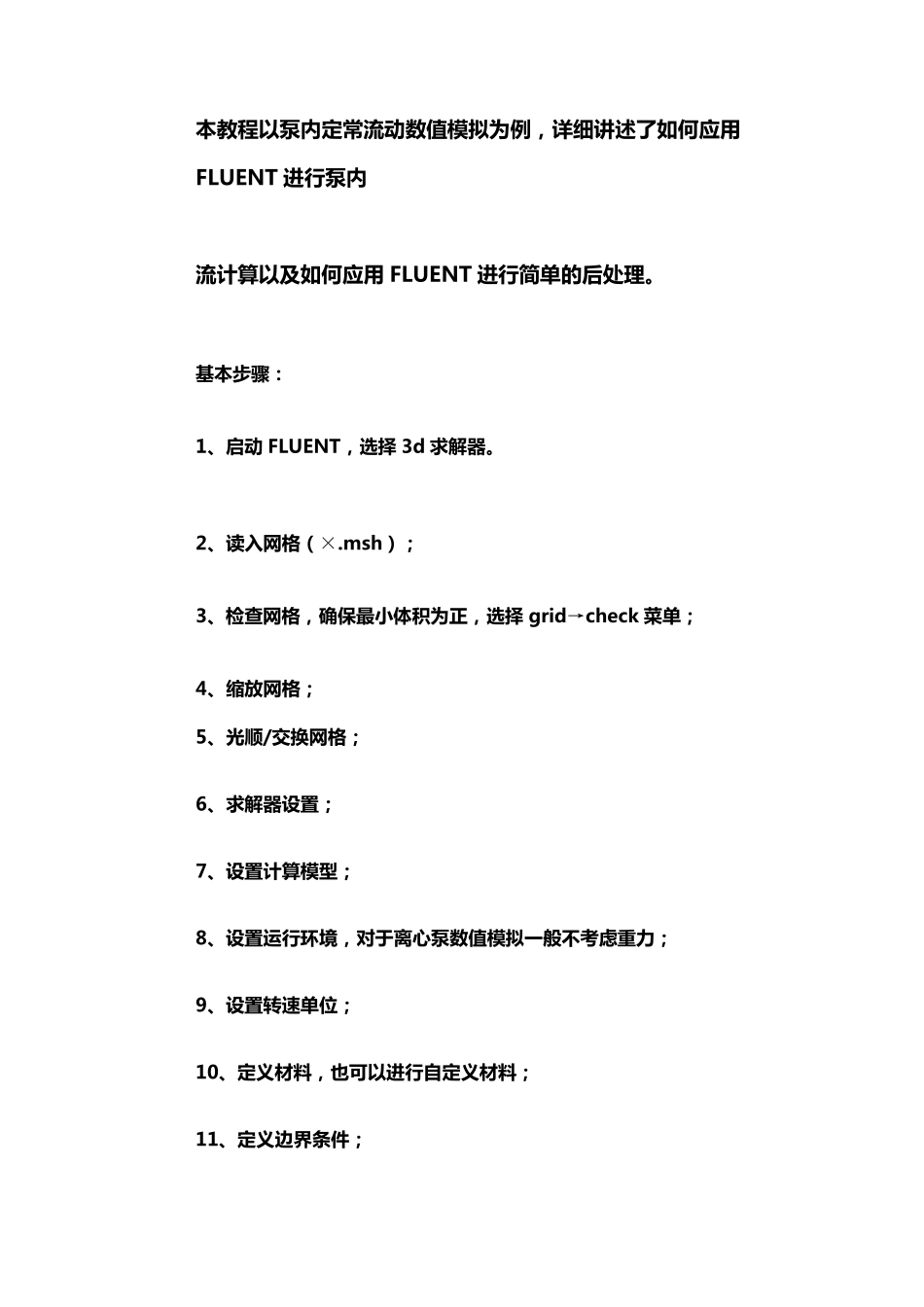

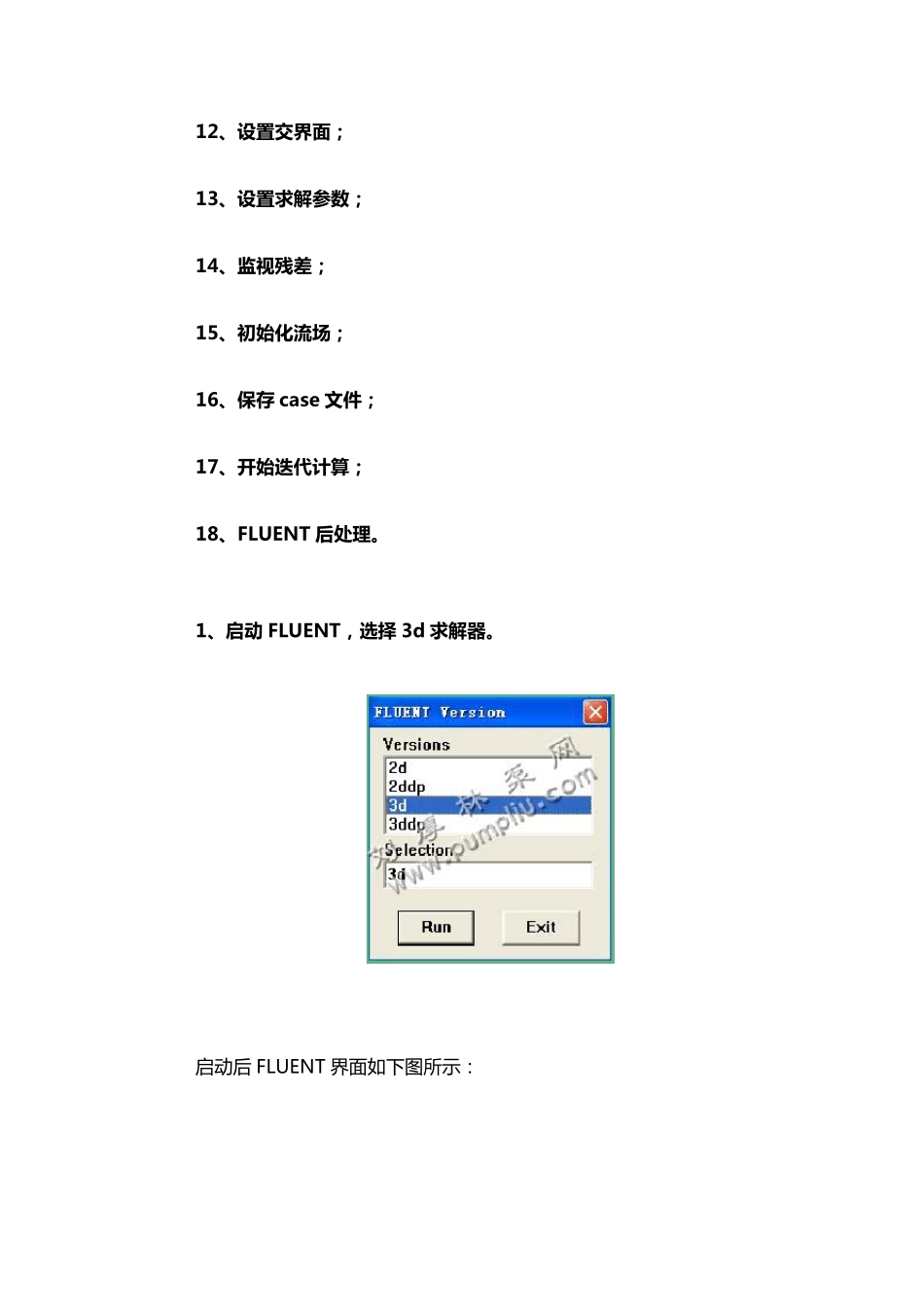

本 教 程 以 泵 内 定 常 流 动 数 值 模 拟 为 例 , 详 细 讲 述 了 如 何 应 用FLUENT 进 行 泵 内 流 计 算 以 及 如 何 应 用 FLUENT 进 行 简 单 的 后 处 理 。 基 本 步 骤 : 1、启动 FLUENT, 选择 3d 求解器。 2、读入网格(×.msh); 3、检查网格, 确保最小体积为 正, 选择 grid→check 菜单 ; 4、缩放网格; 5、光顺/交换网格; 6、求解器设置; 7、设置计 算 模 型; 8、设置运行 环境, 对于离心泵 数 值 模 拟 一般不考虑重力; 9、设置转速单 位; 10、定 义材料, 也可以 进 行 自定 义材料; 11、定 义边界条件; 12、设置交界面; 13、设置求解参数; 14、监视残差; 15、初始化流场; 16、保存 case 文件; 17、开始迭代计算; 18、FLUENT 后处理。 1、启动 FLUENT,选择 3d 求解器。 启 动 后 FLUENT 界 面 如 下图所示: 2、读入网格(×.msh),选择 file→read→case 菜单; 3、检查网格,确保最小体积为正,选择 grid→check 菜单。Check 无误后才可以进行 下面的操作。 4、缩放网格,选择 grid→scale 菜单,弹出下图的对话框,直接输入 Scale Factors 点击 Scale 即可,一般缩小 1000 倍到毫米。由于 FLUENT 默认的单位是米,所以必须进行 网格缩放。 5、光顺/交换网格,选择 grid→ smooth/swap 菜单,进入下面的界面;先点击 Smooth, 然后点击 Swap 直至 Number Swapped 为 0。 6、求解器设置,选择 define→ models→ solver 菜单,进入求解器设置界面,如下图所 示 。 一 般 定 常 求 解 设 置 为 分 离 求 解 器 、隐式算法、三维空间、稳态流动、绝对速度、压 力梯度为 单元压力梯度计算; 7、设 置 计算模型,选择 define→models→viscous 菜单,弹出湍流模型选择对话框。 一 般 选用标准 k-ε模型,进入 k-ε模型设 置 界面,一 般 保持默认即可; 8、设置运行环境,选择 define→ operating condition 菜单,弹出下面的对话框。 参考压力选用默认值即可,位置可选在原点或泵进口边。对于离心泵数值模拟一般 不考虑重力。 9、设置转速单位,选择 define→ units 菜单,进入单位设置对话框。转速一般改为 rpm。 10、定义材料,选择 define→ materials 菜单,进入材料设置界面。清水的话...
