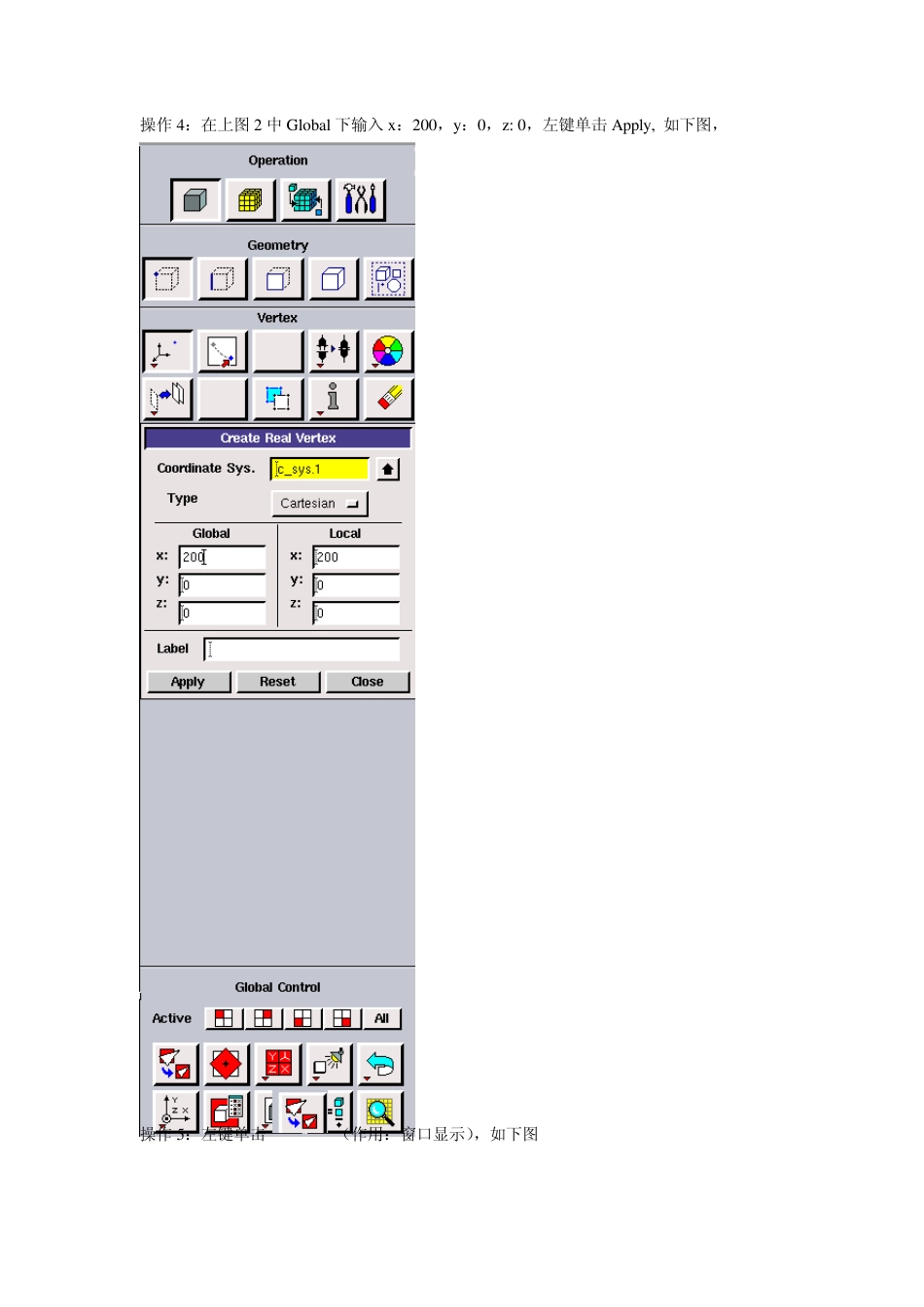

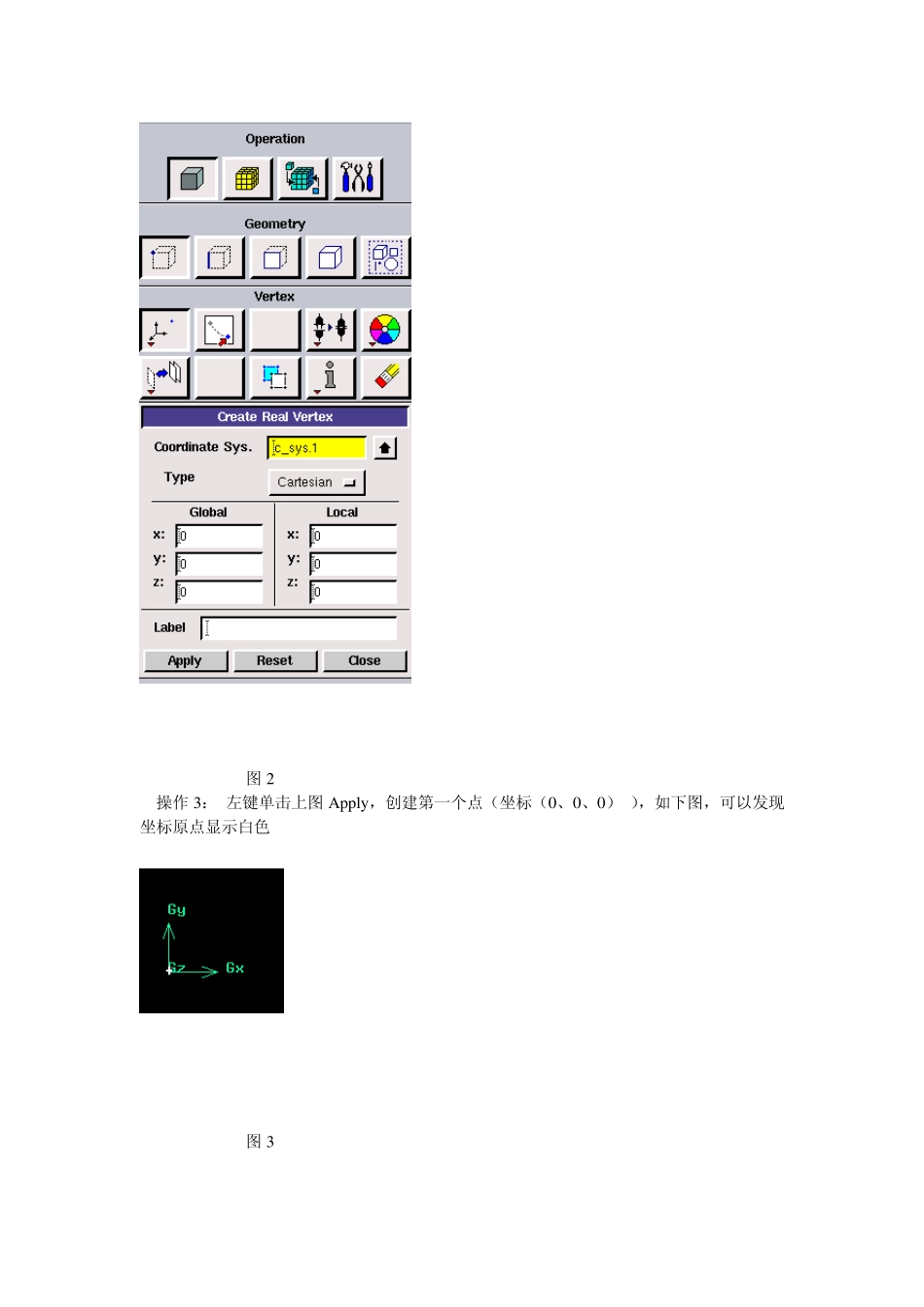

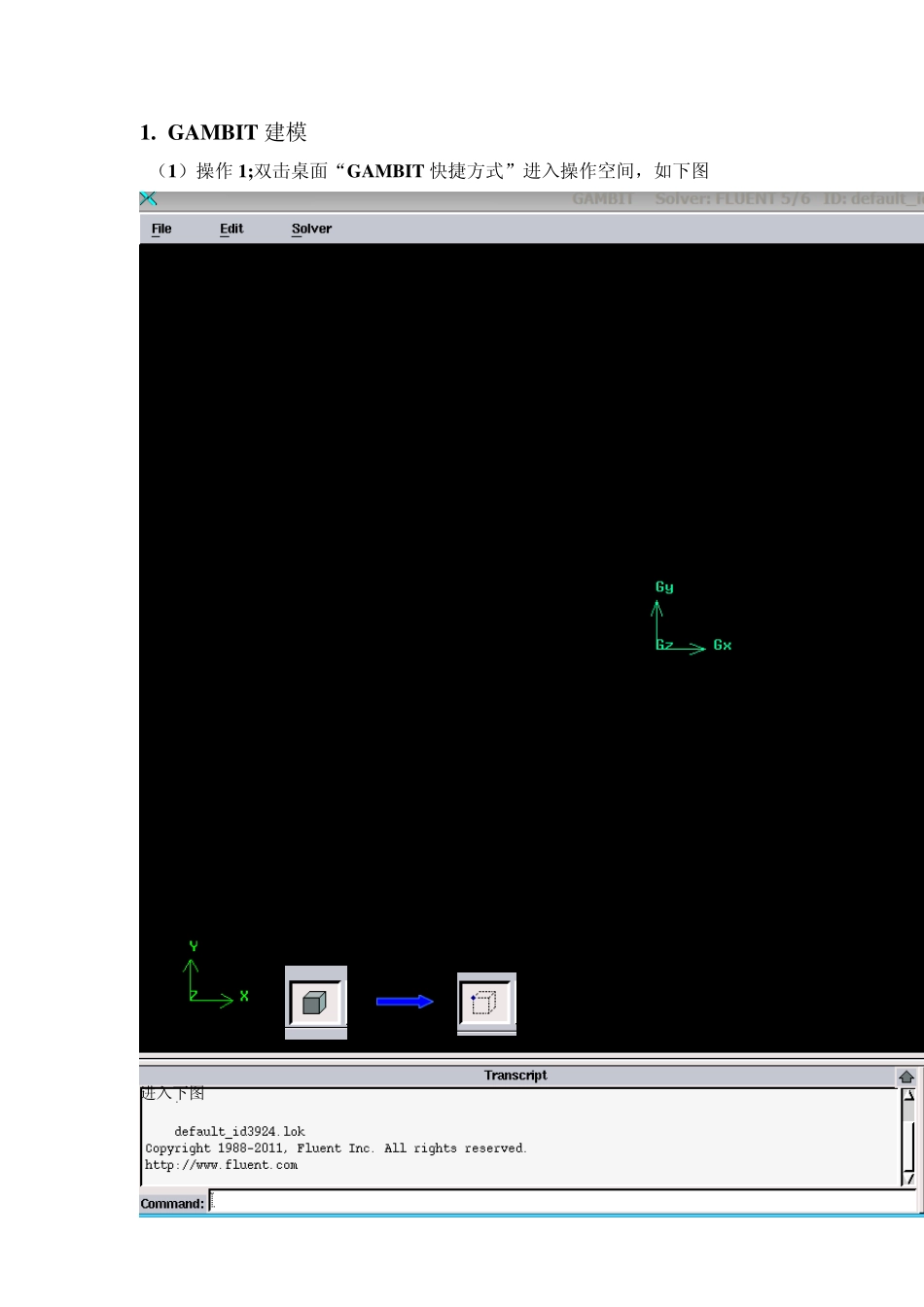

1. GAMBIT建模 （1）操作1;双击桌面“GAMBIT快捷方式”进入操作空间，如下图 图 1 几何模型创建遵循原则：按组成几何模型的几何拓扑结构，由低层向高层创建，即按由点到面，再到体的顺序创建（这样减的好处是便于网格的划分和 Flu ent 求解时边界条件的设定，缺点是步骤繁琐）。对于较简单的模型，可省略低拓扑结构，直接建立最终模型。 （2）创建节点 操作2：鼠标左键依次单击 Operation Geometry 进入下图 图2 操作3： 左键单击上图Ap p ly ，创建第一个点（坐标（0、0、0） ），如下图，可以发现坐标原点显示白色 图3 操作4：在上图 2 中 Global 下输入 x：200，y：0，z: 0，左键单击 Apply, 如下图， 操作5：左键单击 （作用：窗口显示），如下图 重复操作4 和操作5，以此建立点（0，-0.0025,0）、（0.05，-0.0025，0）、（0.05、-0.0125） （0.15,0.0025,0），（0.15,0.0125，0），（0.2,0.0025），如下图， （3 ）节点成线 操作1：左键依次单击 ，然后 Shift+鼠标左键依次（为沿围成图形各点顺序）单击所创建的点，如下图， 左键单击 Apply ，如下图， （4 ）连线成面 操作1：左键单击，Shift+左键依次单击图中各线段，如下图， 左键单击Ap p ly ，如下图， （5 ）网格划分 网格划分遵循原则与模型创建类似 操作 1： 左键依次单击 ，如下图， 操作2：Shift+左键选中模型中一条边 操作3：左键单击，弹出菜单中选择interv al cou nt，在左侧输入框中输入;200(为该条边上网格节点数)，如下图 重复操作2 和操作3，将沿y 方向的短边和长边节点数分别设定为20 和80. 注意：对于相互平行两边，节点设置可只在一边进行；如果两边均设定，切记两边节点数要一致。 操作4：左键单击，Shift+左键单击图中任一边，所有边显示红色，然后左键单击Apply ，如下图， （6 ）设置边界类型 操作1: 左键单击 ，如下图， 操作2 ：Shift+ 左键单击模型最左侧沿y方向的短边（显红色），单击，弹出菜单中选择PRESSURE-INLET，左键单击Apply ，如下图， 操作3 ：Shift+ 左键单击模型最右 侧沿y方向的短边（显红色），单击，弹出菜单中选择PRESSURE-OUTLET，左键单击Apply ，如下图， 操作4：其它边不设置，默认为壁面条件。 （7 ）输出网格 左键依次单击窗口左上侧File- — — Ex port — — Mesh, 弹 出对 话 框 中 单击中左侧小方框，如下图， 单击Browse，在...
