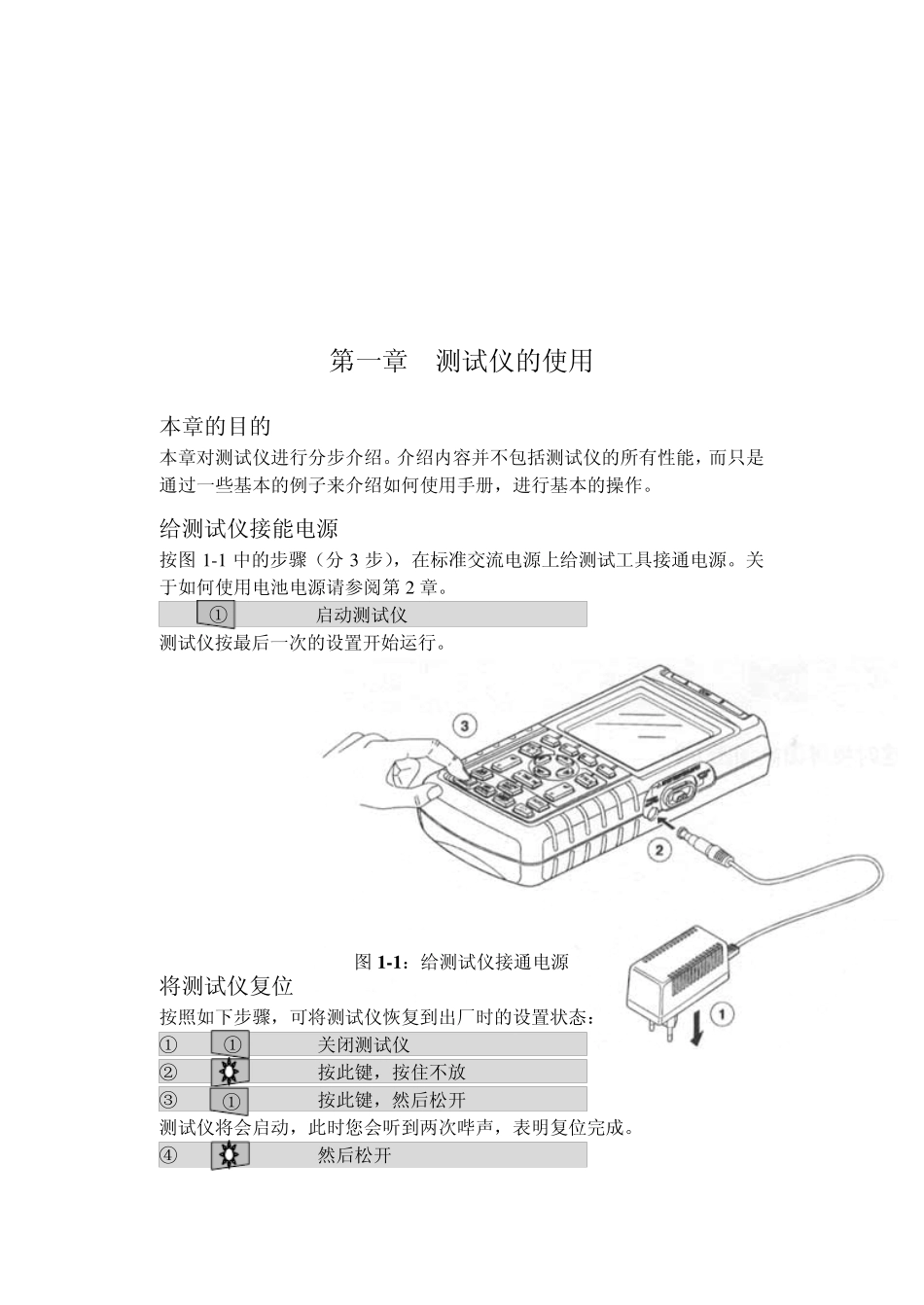

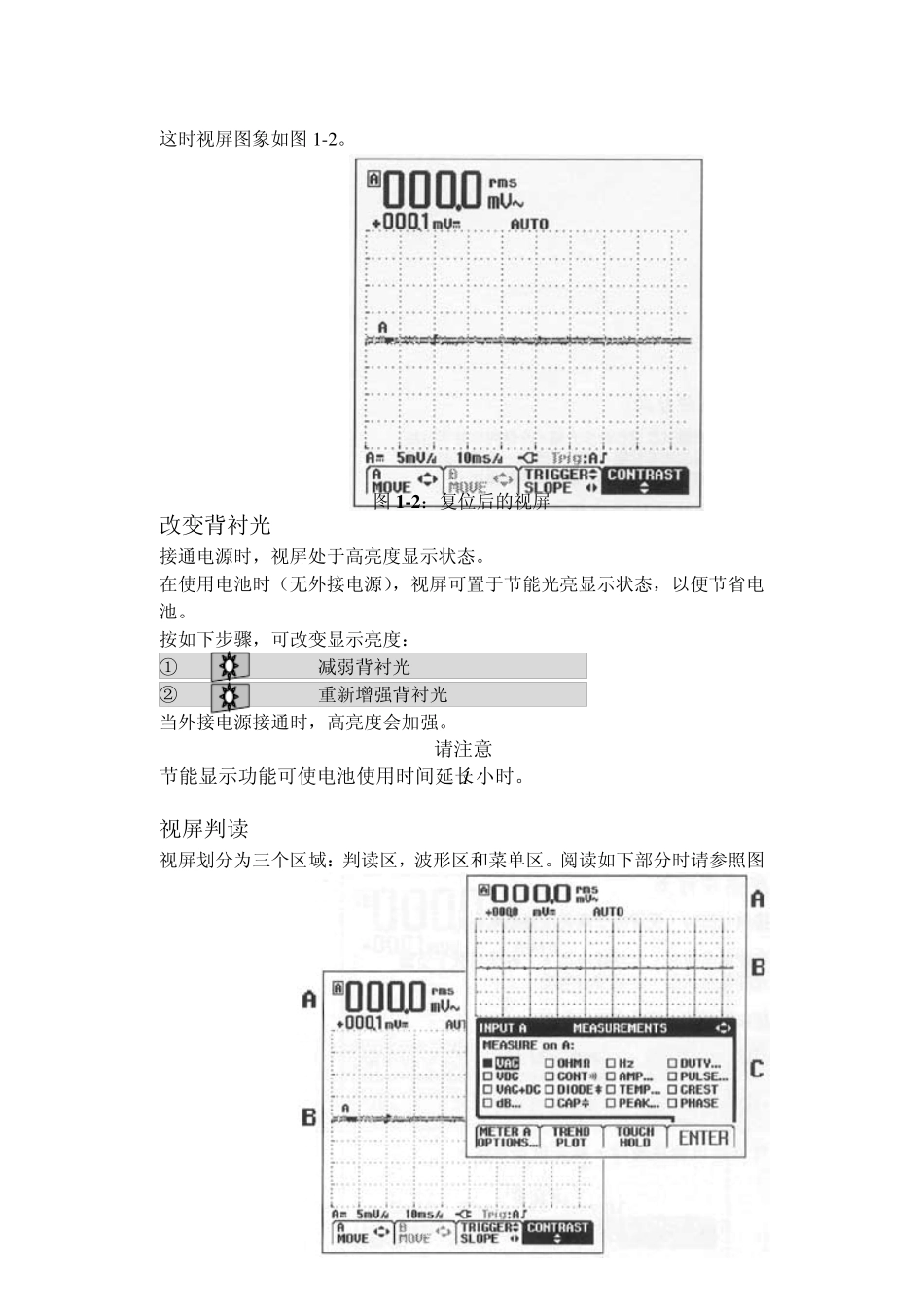

FLUKE Flu ke 123 Indu strial ScopeMeter 使用手册 第一章 测试仪的使用 本章的目的 本章对测试仪进行分步介绍。介绍内容并不包括测试仪的所有性能，而只是通过一些基本的例子来介绍如何使用手册，进行基本的操作。 给测试仪接能电源 按图1 -1 中的步骤（分3 步），在标准交流电源上给测试工具接通电源。关于如何使用电池电源请参阅第2 章。 启动测试仪 ① 测试仪按最后一次的设置开始运行。 图1 -1 ：给测试仪接通电源 将测试仪复位 按照如下步骤，可将测试仪恢复到出厂时的设置状态： ① 关闭测试仪 ① ② 按此键，按住不放 ③ 按此键，然后松开 ① 测试仪将会启动，此时您会听到两次哔声，表明复位完成。 ④ 然后松开 这时视屏图象如图1 -2 。 图1 -2 ：复位后的视屏 改变背衬光 接通电源时，视屏处于高亮度显示状态。 在使用电池时（无外接电源），视屏可置于节能光亮显示状态，以便节省电池。 按如下步骤，可改变显示亮度： ① 减弱背衬光 ② 重新增强背衬光 当外接电源接通时，高亮度会加强。 请注意 节能显示功能可使电池使用时间延长1 小时。 视屏判读 视屏划分为三个区域：判读区，波形区和菜单区。阅读如下部分时请参照图1-3。 图1 -3 ：视屏各区域 判读区（A）：提供各种数据显示。因为只有输入端口A 被打开，所以您只能看到输入端口A 中的显示。 波形区（B）：显示输入端口A 中的波形。下面的线显示量程/格和电源指示（交流电或电池）。因为只有输入端口A 被打开，所以您只能看到输入端口A 中的波形显示。 请注意 当使用电池时，会通过电池指示显示出电池的电量情况： 菜单区（C）：显示可以通过蓝色功能键进行选择的菜单。 当改变设置时，视屏的一部分则用来显示各种选择。这一部分中会出现一种或多种可通过箭头键进行选择的菜单： 菜单的选择 先后执行①至④打开菜单并进行选择。 请注意 再次按下灰色键将会关闭此菜单，并回到正常测量。这一功能使您在不妨碍您的设置的情况下就可核对菜单。 图1-4 显示测试仪的基本操作 图1 -4 ：基本操作 请注意 当你没有用蓝色箭头键更换选择，重复按F4 键可使您退出菜单而不改变测试仪的设置。 测量接口 在测量工具上部有两个安全铠装的4mm 香蕉插口（红色的为输入端口A，灰色的为输入端口B）和一个4mm 安全香蕉插口（COM）。（见图1-5） 图1 -5 ：测量接口 输入端口A 通过红色输入端口A 可对所...
