FPC软板说明

FPC软板说明_第1页
1/16

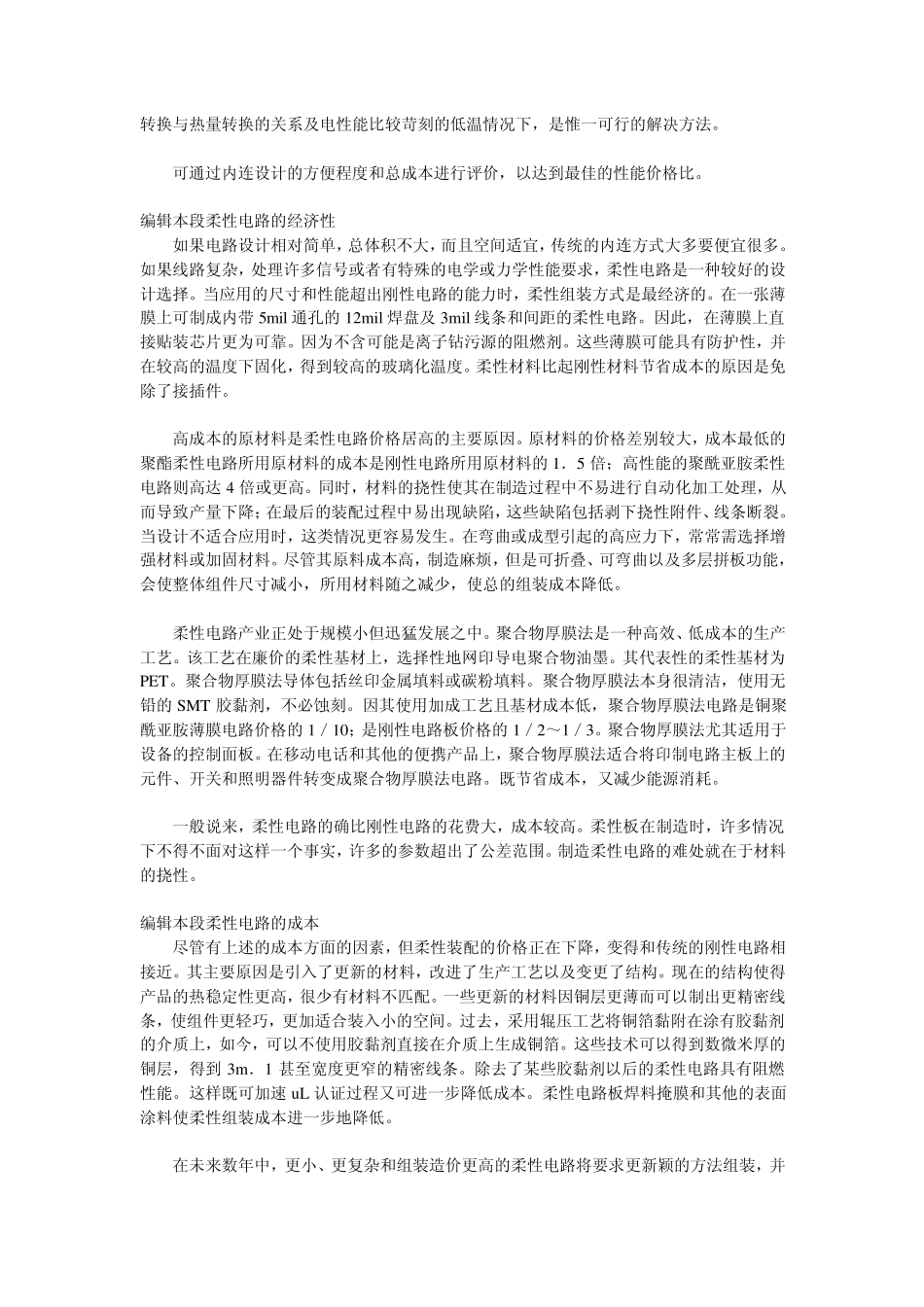

FPC软板说明_第2页
2/16
FPC软板说明_第3页
3/16
FPC:柔性电路板(柔性PCB): 简称"软板", 又称"柔性线路板", 也称"软性线路板、挠性线路板"或"软性电路板、挠性电路板", 英文是"FPC PCB"或"FPCB,Flex ible and Rigid-Flex ". 1、挠性线路板(挠性印制板) 挠性线路板(挠性印制板):英文Flex ible Printed Circu it,缩写FPC,俗称软板。 IPC-T-50 中对挠性线路板的定义是使用挠性的基材制作的单层、双层或多层线路的印制电路板,可以 有覆盖层(阻焊层),也可以没有覆盖层(阻焊层)。 国标GB/T2036-94《印制电路术语》2.11 对挠性印制板(FPC)的解释是:用挠性基材制成的印制板,可以有或无挠性覆盖层。 2、刚挠性印制板 刚挠性印制板:英文Rigid-Flex Printed Circu it, (FPC)又称软硬结合板。 刚挠性印制板是由刚性和挠性基板有选择的层压在一起组成,结构紧密,以金属化孔形成导电连接,每块刚扰结合印制板上有一个或多个刚性区和一个或多个挠性区。 国标GB/T2036-94 2.11 《印制电路术语》对刚挠性印制板(FPC)的解释是:利用挠性基材并在不同区域与刚性基材结合而制成的印制板,在刚挠结合区,挠性基材与刚性基材的导电图形通常都要进行互连。 目前FPC 有:单面、双面、多层柔性板和刚柔性板四种。 ①单面柔性板是成本最低,当对电性能要求不高的印制板。在单面布线时,应当选用单面柔性板。其 具有一层化学蚀刻出的导电图形,在柔性绝缘基材面上的导电图形层为压延铜箔。绝缘基材可以是聚酰亚胺,聚对苯二甲酸乙二醇酯,芳酰胺纤维酯和聚氯乙烯。 ②双面柔性板是在绝缘基膜的两面各有一层蚀刻制成的导电图形。金属化孔将绝缘材料两面的图形连 接形成导电通路,以满足挠曲性的设计和使用功能。而覆盖膜可以保护单、双面导线并指示元件安放的位置。 ③多层柔性板是将 3 层或更多层的单面或双面柔性电路层压在一起,通过钻孑 L、电镀形成金属化孔,在不同层间形成导电通路。这样,不需采用复杂的焊接工艺。多层电路在更高可靠性,更好的热传导性和更方便的装配性能方面具有巨大的功能差异。在设计布局时,应当考虑到装配尺寸、层数与挠性的相互影响。 ④传统的刚柔性板 是由刚性和柔性基板有选择地层压在一起组成的。结构紧密,以金属化孑 L 形成导电连接。如果一个印制板正、反面都有元件,刚柔性板是一种很好的选择。但如果所有的元件都在一面的话,选用双面柔性板,并在其背面层压上一层FR4 增强材料,会更经济。 ⑤混合结构的柔性...
