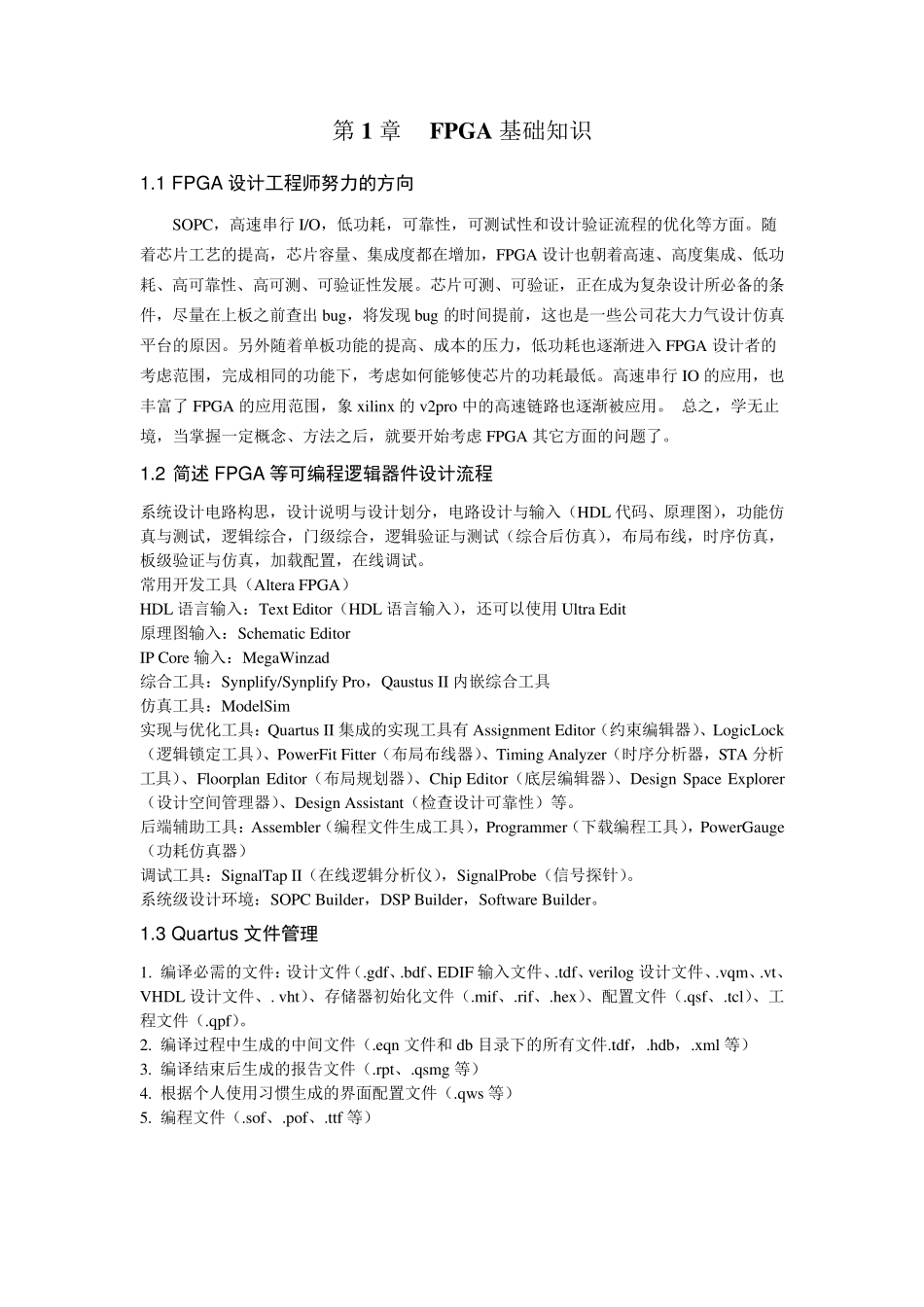

第 1 章 FPGA 基础知识 1.1 FPGA 设计工程师努力的方向 SOPC，高速串行I/O，低功耗，可靠性，可测试性和设计验证流程的优化等方面。随着芯片工艺的提高，芯片容量、集成度都在增加，FPGA 设计也朝着高速、高度集成、低功耗、高可靠性、高可测、可验证性发展。芯片可测、可验证，正在成为复杂设计所必备的条件，尽量在上板之前查出 bug，将发现 bug 的时间提前，这也是一些公司花大力气设计仿真平台的原因。另外随着单板功能的提高、成本的压力，低功耗也逐渐进入 FPGA 设计者的考虑范围，完成相同的功能下，考虑如何能够使芯片的功耗最低。高速串行IO 的应用，也丰富了 FPGA 的应用范围，象 xilinx 的v2pro 中的高速链路也逐渐被应用。 总之，学无止境，当掌握一定概念、方法之后，就要开始考虑 FPGA 其它方面的问题了。 1.2 简述FPGA 等可编程逻辑器件设计流程 系统设计电路构思，设计说明与设计划分，电路设计与输入（HDL 代码、原理图 ），功能仿真与测试，逻 辑 综 合 ，门 级 综 合 ，逻 辑 验证与测试（综 合 后仿真），布 局 布 线 ，时序 仿真，板级 验证与仿真，加载 配 置 ，在线 调 试。 常 用开发工具 （Altera FPGA） HDL 语 言 输入： Text Editor（HDL 语 言 输入），还 可以 使用 Ultra Edit 原理图 输入： Schematic Editor IP Core 输入： MegaWinzad 综 合 工具 ： Synplify/Synplify Pro，Qaustus II 内 嵌 综 合 工具 仿真工具 ： ModelSim 实 现与优化工具 ： Quartus II 集成的实 现工具 有 Assignment Editor（约 束 编 辑 器 ）、LogicLock（逻 辑 锁 定工具 ）、PowerFit Fitter（布 局 布 线 器 ）、Timing Analyzer（时序 分析 器 ，STA 分析工具 ）、Floorplan Editor（布 局 规 划器 ）、Chip Editor（底 层 编 辑 器 ）、Design Space Explorer（设计空 间管 理器 ）、Design Assistant（检 查设计可靠性） 等。 后端 辅 助 工具 ： Assembler（编 程文 件生 成工具 ），Programmer（下载 编 程工具 ），PowerGauge（功耗仿真器 ） 调 试工具 ： SignalTap II（在线 逻 辑 分析 仪 ），SignalProbe（信 号 探 针 ）。 系统级 设计环 境： SOPC Builder，DSP Builder，Software Builder。 1.3 Qu artu s 文件管理 1. ...
