FreeStyler灯光软件使用说明书VIP专享

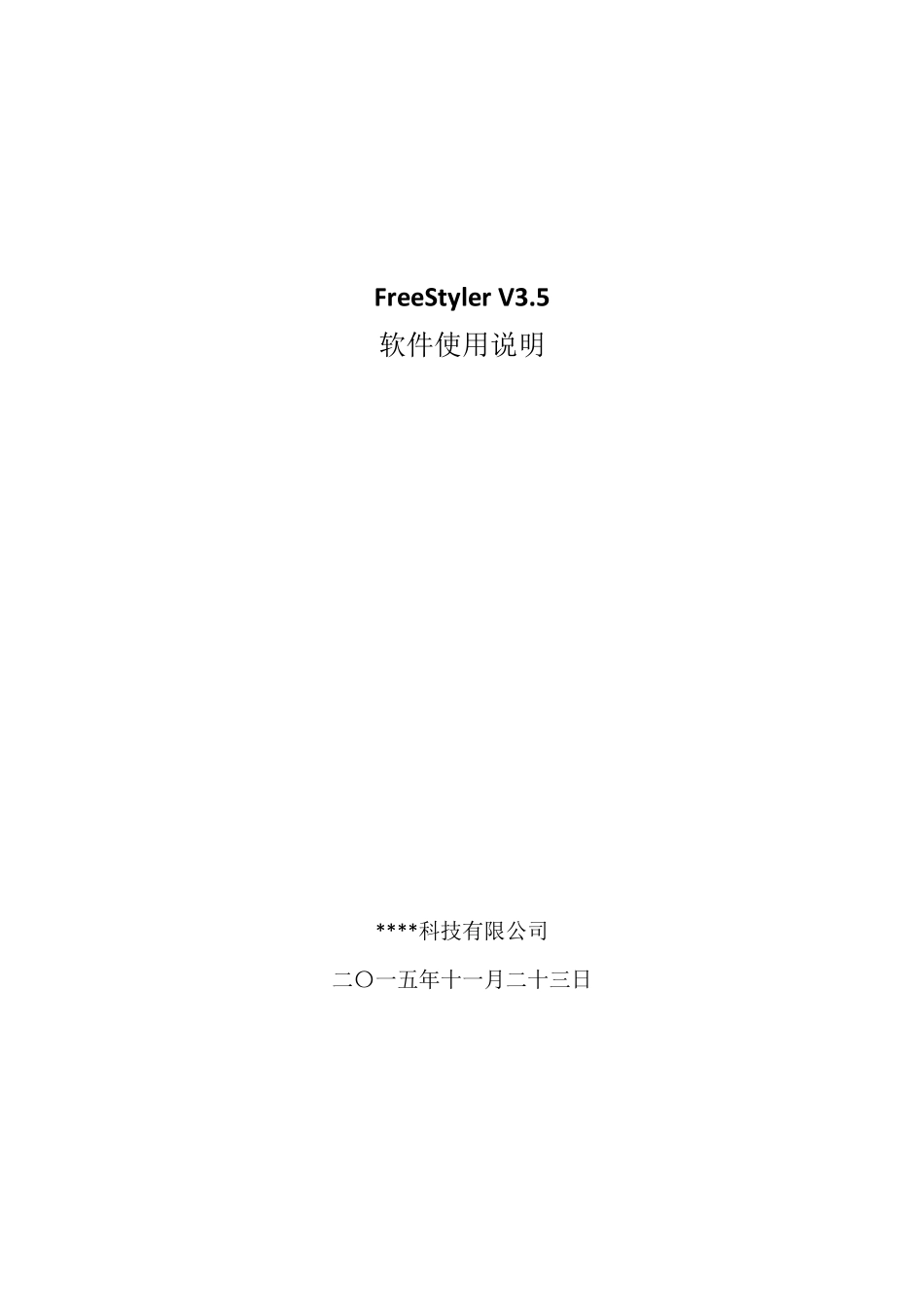

FreeStyler V3.5 软件使用说明 * * * * 科技有限公司 二〇一五年十一月二十三日 一、 首次使用 FreeStyler 软件 FreeStyler V3.5 已集成MCSWE USB-DMX512 驱动，V3.5.0 以上版本不需要安装插件，安装FreeStyler 后，选择输出接口、设置刷新率，就可以使用了。 首次使用需要设置输出DMX 数据的硬件(只需设置一次即可)，设置如下图所示： 1、设置→软件与硬件设置→硬件接口设置→控制器, 选择“MCSWE USB-DMX”接口。 2、点”高级” → 输出刷新率，设置为 25 毫秒（不要使用默认的, 50 毫秒的DMX 刷新率太低了，25 毫秒才是 40 帧/秒）。 3、点”保存”退出即可开始使用FreeStyler。 当您设置好 DMX 接口，USB 线连已经和 M-132 USB-DMX BOX 连接好时，启动FreeStyler 软件后，控制器的绿色 LED 灯会闪烁，说明软件识别到接口，并且有数据发送到 USB-DMX 控制盒上了，现在有 DMX信号可以输出。 二、 软件界面功能指南 如 上 图 ： 1 选 择 灯 具 组 ， 已 配 接 灯 具 的 群 组 ， 选 择 一 个 组 的 或 全 部 灯 具 ， 点这 项 选 择 ， 快 速 。 点 一 个 群 组 内 某 几 只 灯 具 ， 可 以 直 接 鼠 标 点 击 选 取 。 2 取 消 所 选 灯 具 组 ， 用 鼠 标 在 空 白 处 点 击 一 次 ， 效 果 一 样 。 3 灯 具 的 调 光 和 光 闸 控 制 。 4 灯 具 图 案 片 控 制 ， 鼠 标 拉 动 值 变 化 图 案 ， 如 果 你 的 灯 具 的 灯 库 有图 案 片 的 图 案 预 置 ， 可 以 直 接 点 取 你 需 要 的 图 案 。 5 灯 具 颜 色 片 和CMY 色 片 控 制 ， 鼠 标 拉 动 值 变 化 颜 色 ， 如 果 你 的灯 具 的 灯 库 有 颜 色 片 的 颜 色 预 置 ， 可 以 直 接 点 取 你 需 要 的 图 案 。 CMY 可以 直 接 用 调 色 板 变 化 染 色 。 6 灯 具 X 和 Y 轴 控 制 以 及 内 置 X 和 Y 轴 走 灯 程 序 调 用 ， 和 灯 具 扇型 分 布 走 灯 控 制 ， 还 有 自 定 义 X 和 Y 轴 走 灯 程 序 控 制 等 。 7 聚 焦 、 缩 放 、 菱 镜 控 制 8 宏 控 制 9 所 有 控 制 窗 口 全 部 打 开 控 ...
