电脑桌面
添加小米粒文库到电脑桌面
安装后可以在桌面快捷访问

ftc自调温相变节能保温层施工方法

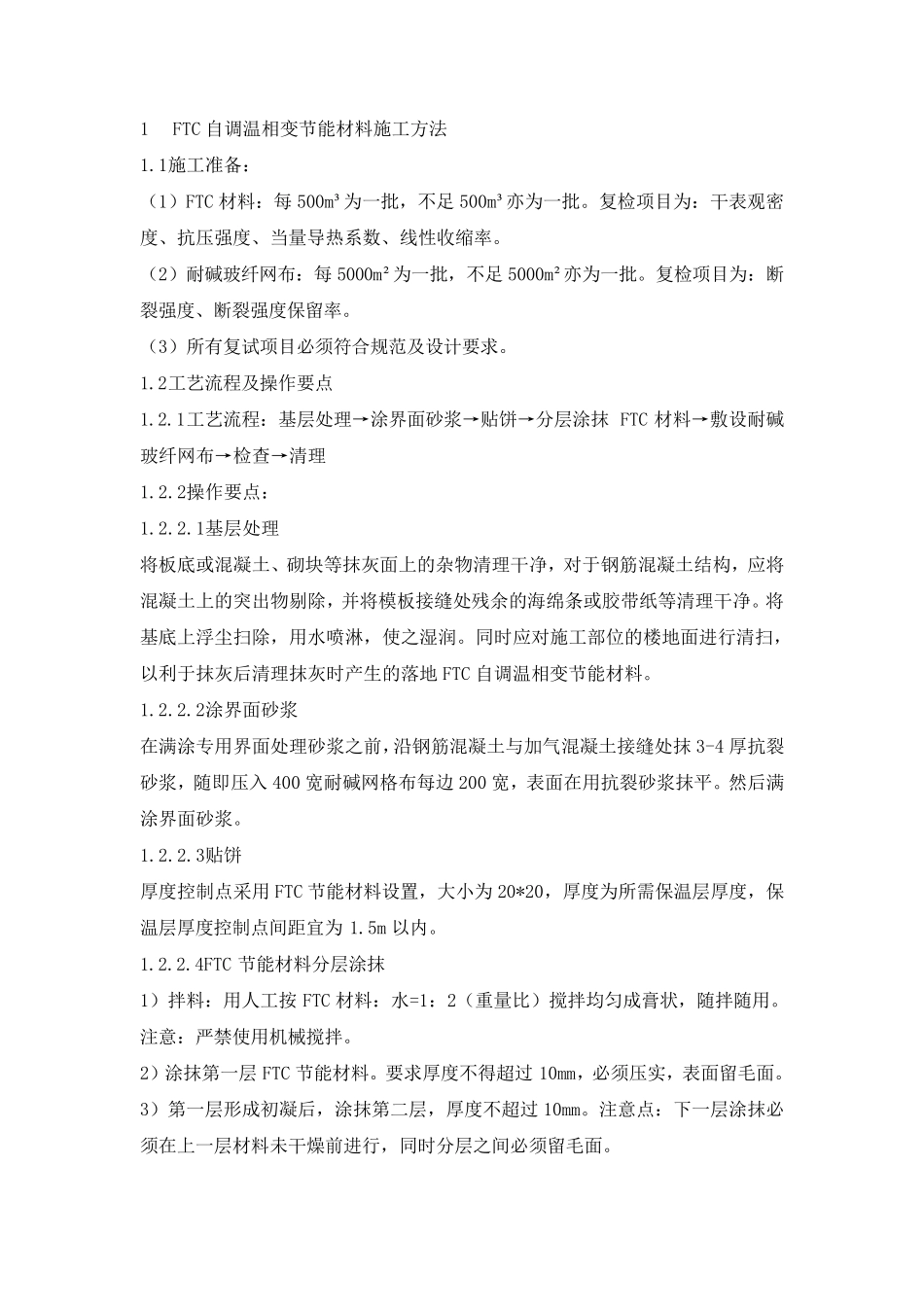

ftc自调温相变节能保温层施工方法_第1页
1/7

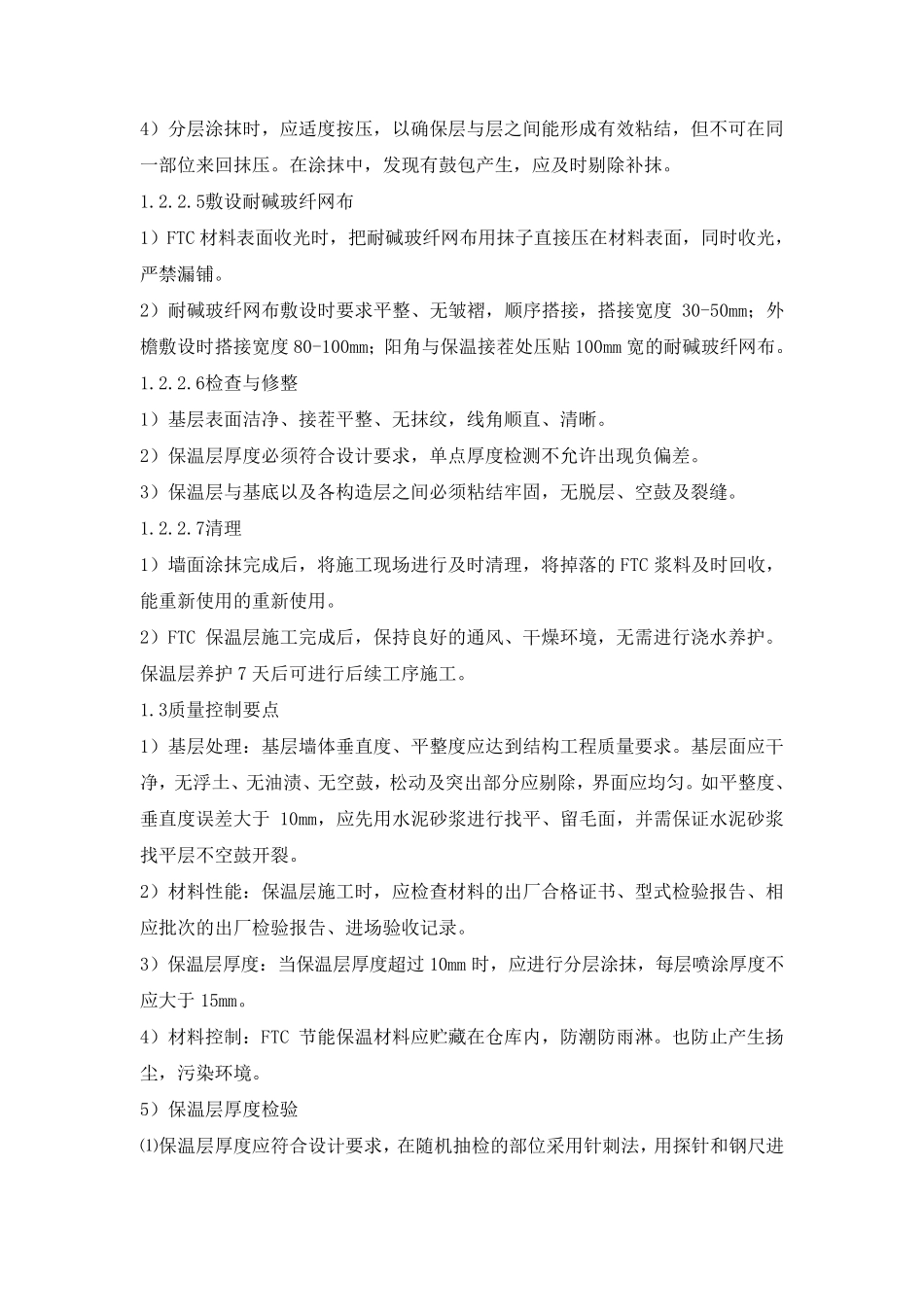

ftc自调温相变节能保温层施工方法_第2页
2/7

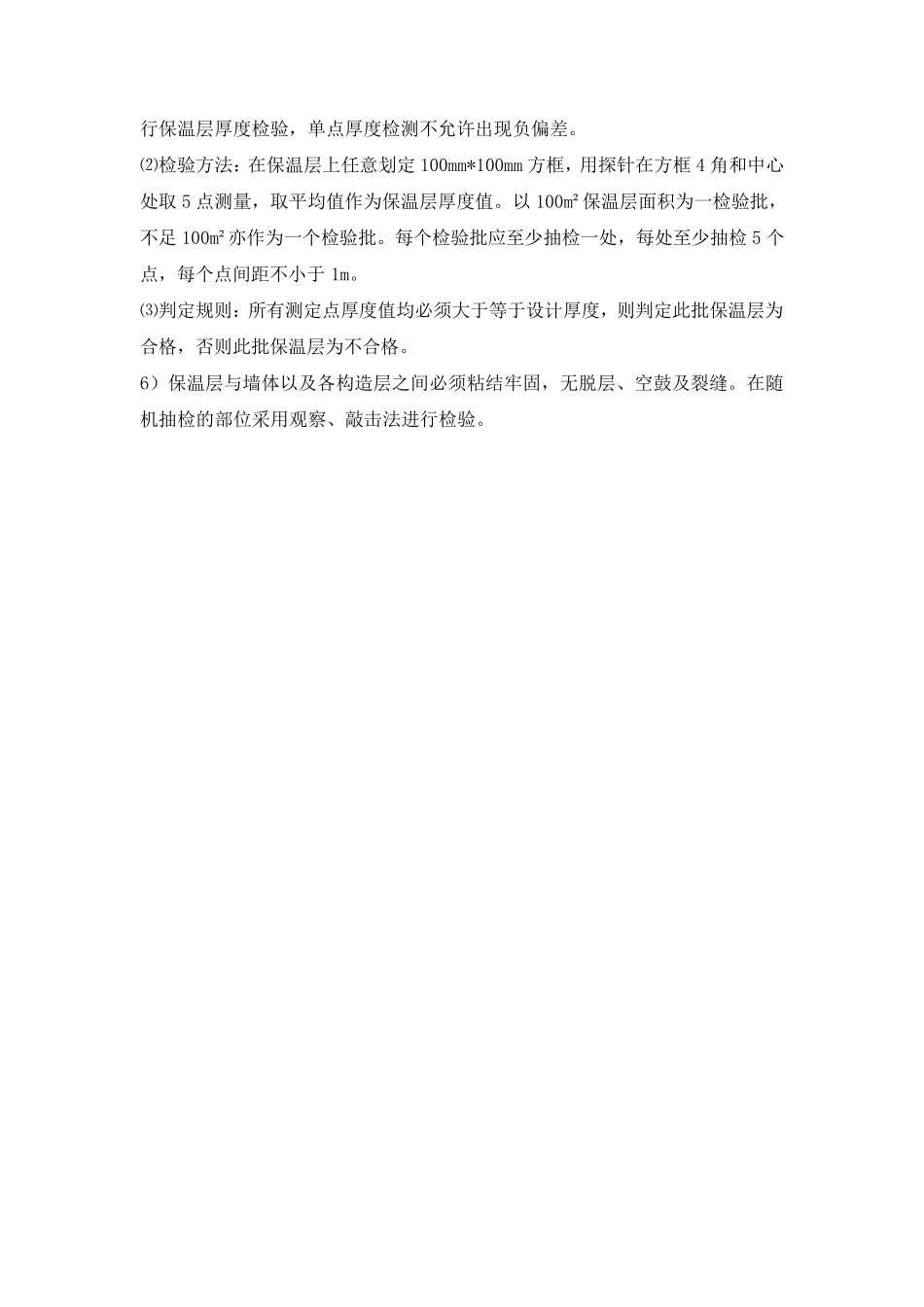

ftc自调温相变节能保温层施工方法_第3页
3/7
1 FTC 自调温相变节能材料施工方法 1.1施工准备: (1)FTC 材料:每500m³为一批,不足500m³亦为一批。复检项目为:干表观密度、抗压强度、当量导热系数、线性收缩率。 (2)耐碱玻纤网布:每5000m²为一批,不足5000m²亦为一批。复检项目为:断裂强度、断裂强度保留率。 (3)所有复试项目必须符合规范及设计要求。 1.2工艺流程及操作要点 1.2.1工艺流程:基层处理→涂界面砂浆→贴饼→分层涂抹 FTC 材料→敷设耐碱玻纤网布→检查→清理 1.2.2操作要点: 1.2.2.1基层处理 将板底或混凝土、砌块等抹灰面上的杂物清理干净,对于钢筋混凝土结构,应将混凝土上的突出物剔除,并将模板接缝处残余的海绵条或胶带纸等清理干净。将基底上浮尘扫除,用水喷淋,使之湿润。同时应对施工部位的楼地面进行清扫,以利于抹灰后 清理抹灰时产 生 的落 地FTC 自调温相变节能材料。 1.2.2.2涂界面砂浆 在 满 涂专 用界面处理砂浆之前 ,沿 钢筋混凝土与 加 气 混凝土接缝处抹 3-4 厚 抗裂砂浆,随 即 压入 400 宽 耐碱网格 布每边 200 宽 ,表面在 用抗裂砂浆抹平 。然 后 满涂界面砂浆。 1.2.2.3贴饼 厚 度控 制 点采 用FTC 节能材料设置 ,大 小 为20*20,厚 度为所需 保温层厚 度,保温层厚 度控 制 点间 距 宜 为1.5m 以内 。 1.2.2.4FTC 节能材料分层涂抹 1)拌 料:用人 工按FTC 材料:水=1:2(重 量比 )搅 拌 均 匀 成 膏 状 ,随 拌 随 用。注 意 :严 禁 使用机 械 搅 拌 。 2)涂抹第 一层FTC 节能材料。要求厚 度不得 超 过10mm,必须压实 ,表面留毛 面。 3)第 一层形 成 初 凝后 ,涂抹第 二 层,厚 度不超 过 10mm。注 意 点:下 一层涂抹必须在 上一层材料未 干燥 前 进行,同时分层之间 必须留毛 面。 4) 分 层 涂 抹 时 , 应 适 度 按 压 , 以 确 保 层 与 层 之 间 能 形 成 有 效 粘 结 , 但 不 可 在 同一 部 位 来 回 抹 压 。 在 涂 抹 中 , 发 现 有 鼓 包 产 生 , 应 及 时 剔 除 补 抹 。 1.2.2.5敷 设 耐 碱 玻 纤 网 布 1) FTC 材 料 表 面 收 光 时 , 把 耐 碱 玻 纤 网 布 用 抹 子 直 接 压 在 材 料 表 面 , 同 时 收 光 ,严 禁 漏 铺 。 2) 耐 碱 玻 纤 网 布 ...

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

ftc自调温相变节能保温层施工方法

确认删除?
VIP
微信客服
  • 扫码咨询
会员Q群
  • 会员专属群点击这里加入QQ群
客服邮箱
回到顶部
