FX1N通讯协议

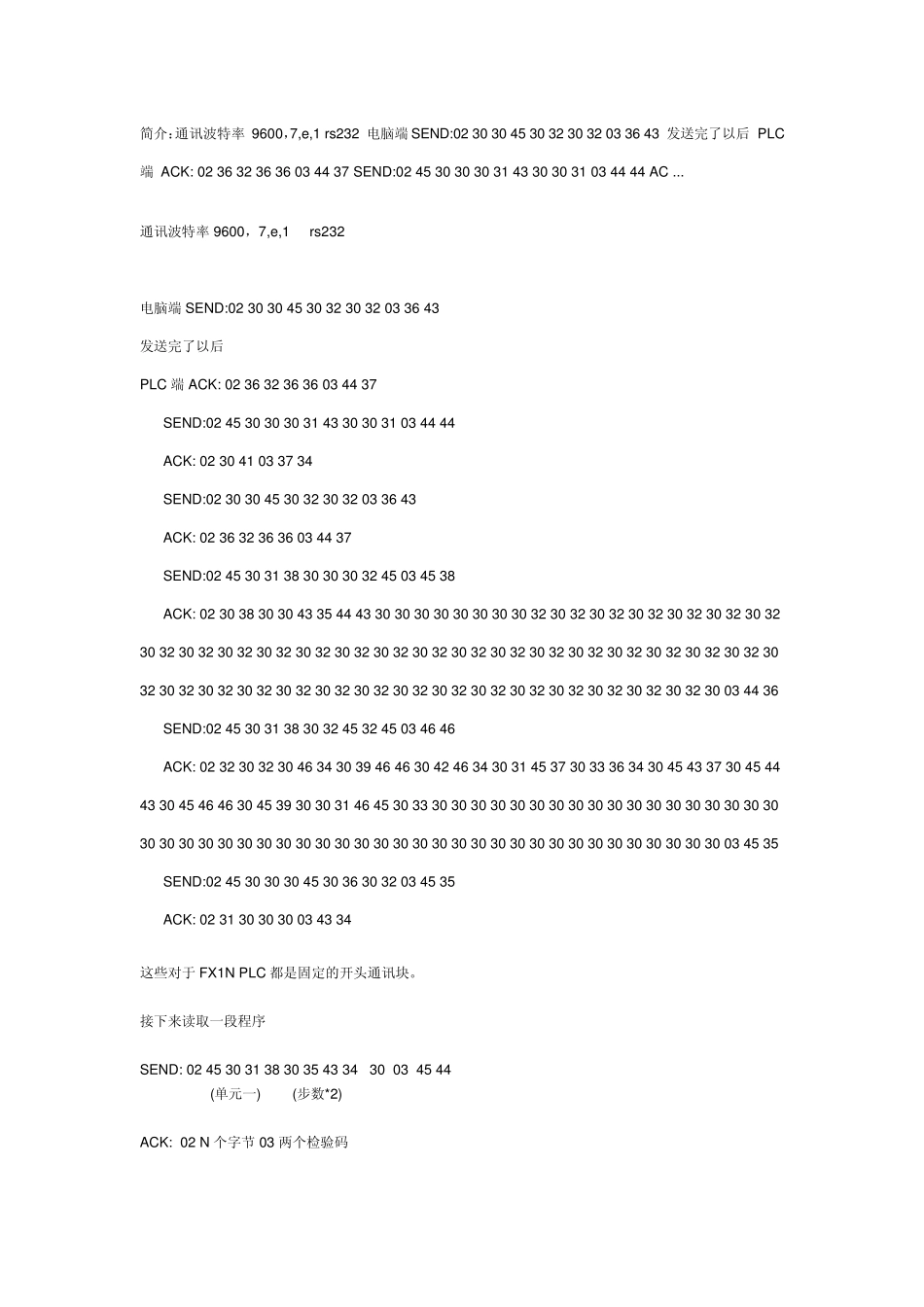

简介：通讯波特率 9600，7,e,1 rs 232 电脑端SEND:02 30 30 45 30 32 30 32 03 36 43 发送完了以后 PLC端 ACK: 02 36 32 36 36 03 44 37 SEND:02 45 30 30 30 31 43 30 30 31 03 44 44 AC ... 通讯波特率 9600，7,e,1 rs 232 电脑端SEND:02 30 30 45 30 32 30 32 03 36 43 发送完了以后 PLC 端 ACK: 02 36 32 36 36 03 44 37 SEND:02 45 30 30 30 31 43 30 30 31 03 44 44 ACK: 02 30 41 03 37 34 SEND:02 30 30 45 30 32 30 32 03 36 43 ACK: 02 36 32 36 36 03 44 37 SEND:02 45 30 31 38 30 30 30 32 45 03 45 38 ACK: 02 30 38 30 30 43 35 44 43 30 30 30 30 30 30 30 30 32 30 32 30 32 30 32 30 32 30 32 30 32 30 32 30 32 30 32 30 32 30 32 30 32 30 32 30 32 30 32 30 32 30 32 30 32 30 32 30 32 30 32 30 32 30 32 30 32 30 32 30 32 30 32 30 32 30 32 30 32 30 32 30 32 30 32 30 32 30 32 30 32 30 32 30 03 44 36 SEND:02 45 30 31 38 30 32 45 32 45 03 46 46 ACK: 02 32 30 32 30 46 34 30 39 46 46 30 42 46 34 30 31 45 37 30 33 36 34 30 45 43 37 30 45 44 43 30 45 46 46 30 45 39 30 30 31 46 45 30 33 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 03 45 35 SEND:02 45 30 30 30 45 30 36 30 32 03 45 35 ACK: 02 31 30 30 30 03 43 34 这些对于FX1N PLC 都是固定的开头通讯块。 接下来读取一段程序 SEND: 02 45 30 31 38 30 35 43 34 30 03 45 44 (单元一) (步数*2) ACK: 02 N 个字节 03 两个检验码 。 。 。 同上 接着 SEND:02 45 37 37 36 30 45 03 36 31 ACK:06 接下来写程序到 PLC SEND: 02 45 31 31 38 30 35 43 34 30 + 32 步指令+03+两个检验码(第一单元) ACK:06 SEND: 02 45 31 31 38 30 39 43 34 30 + 32 步指令+03+两个检验码(第二单元) ACK:06...
