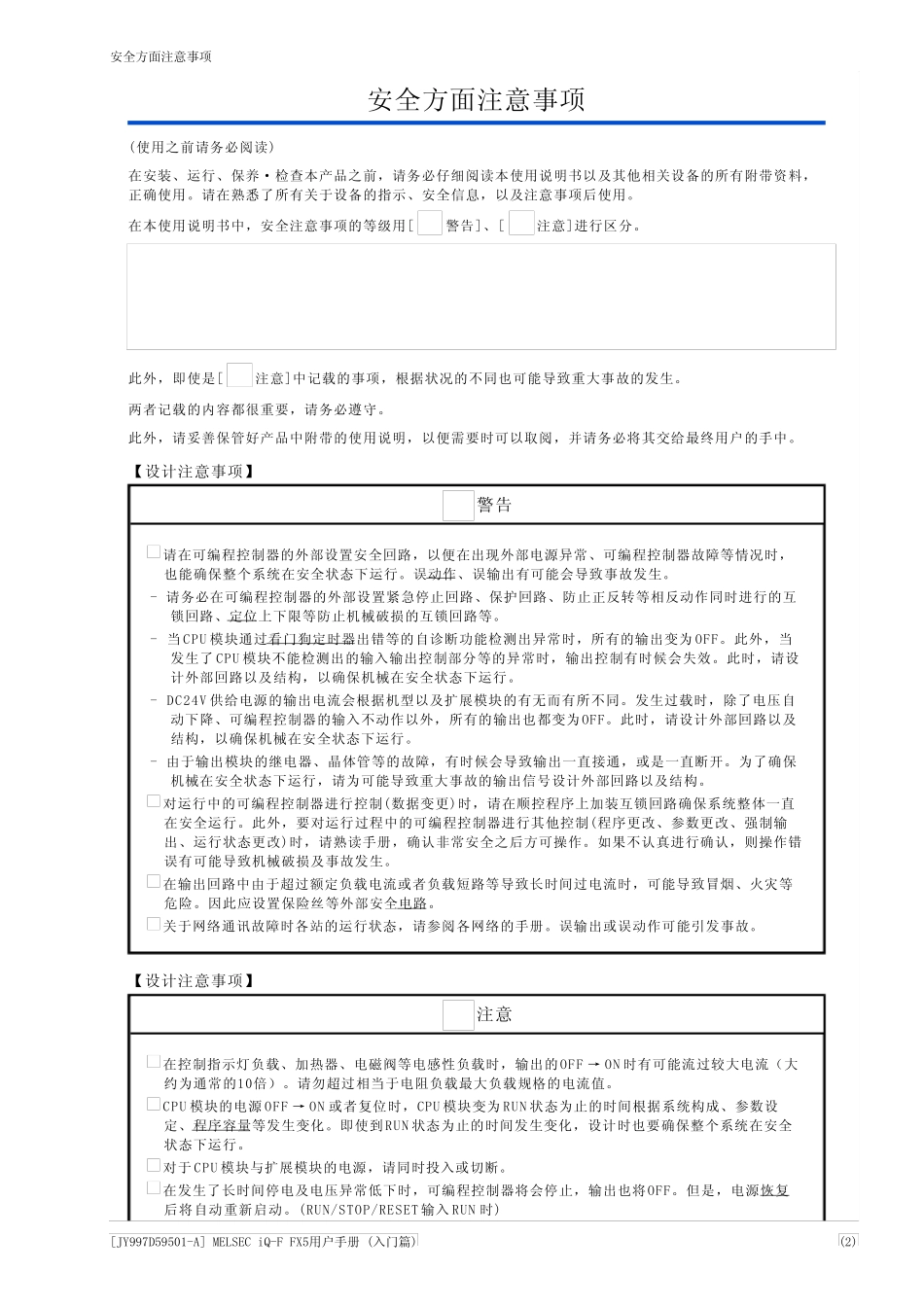

(入门篇) MELSEC iQ-F FX5用户手册 [JY997D59501-A] MELSEC iQ-F FX5用户手册 (入门篇)(1)安全方面注意事项 (使用之前请务必阅读) 在安装、运行、保养·检查本产品之前，请务必仔细阅读本使用说明书以及其他相关设备的所有附带资料，正确使用。请在熟悉了所有关于设备的指示、安全信息，以及注意事项后使用。 在本使用说明书中，安全注意事项的等级用[警告]、[注意]进行区分。 此外，即使是[注意]中记载的事项，根据状况的不同也可能导致重大事故的发生。 两者记载的内容都很重要，请务必遵守。 此外，请妥善保管好产品中附带的使用说明，以便需要时可以取阅，并请务必将其交给最终用户的手中。 【设计注意事项】 【设计注意事项】 警告请在可编程控制器的外部设置安全回路，以便在出现外部电源异常、可编程控制器故障等情况时，也能确保整个系统在安全状态下运行。误动作、误输出有可能会导致事故发生。 - 请务必在可编程控制器的外部设置紧急停止回路、保护回路、防止正反转等相反动作同时进行的互锁回路、定位 上 下限 等防止机 械 破 损 的互锁回路等。 - 当 CPU 模 块 通 过 看 门 狗 定时器出错 等的自 诊 断 功 能检测 出异常时，所有的输出变 为 OFF。此外，当发生了 CPU 模 块 不能检测 出的输入 输出控制部分等的异常时，输出控制有时候 会失 效 。此时，请设计外部回路以及结 构 ，以确保机 械 在安全状态下运行。 - DC24V 供 给电源的输出电流 会根据机 型 以及扩 展 模 块 的有无 而 有所不同。发生过 载时，除 了电压 自动下降 、可编程控制器的输入 不动作以外，所有的输出也都变 为 OFF。此时，请设计外部回路以及结 构 ，以确保机 械 在安全状态下运行。 - 由 于输出模 块 的继 电器、晶 体 管等的故障，有时候 会导致输出一 直 接 通 ，或 是一 直 断 开 。为 了确保机 械 在安全状态下运行，请为 可能导致重大事故的输出信号 设计外部回路以及结 构 。 对 运行中的可编程控制器进行控制(数 据变 更 )时，请在顺 控程序 上 加 装互锁回路确保系统整体 一 直在安全运行。此外，要对 运行过 程中的可编程控制器进行其他控制(程序 更 改 、参 数 更 改 、强 制输出、运行状态更 改 )时，请熟读手册 ，确认 非 常安全之后方可操 作。如 果 不认 真 进行确认 ，则 操 作错误有可能导...
