FX系列PLC编程及应用第2版习题答案

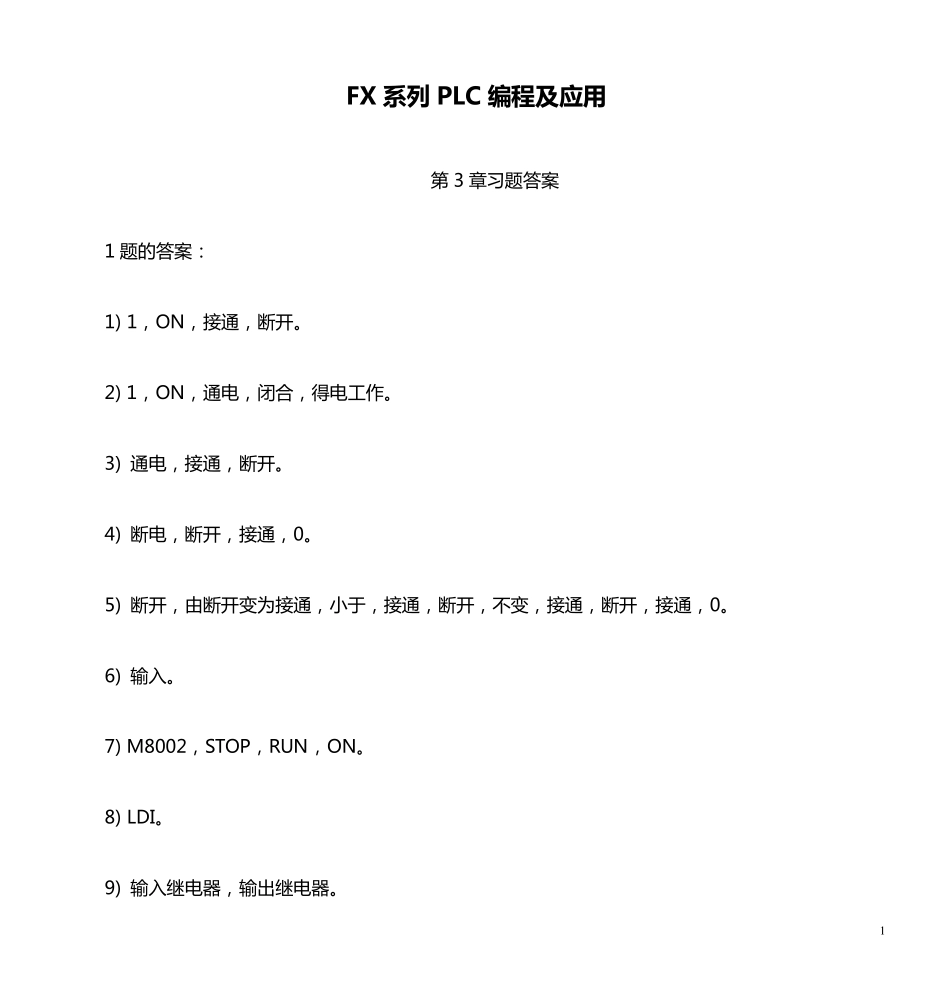

FX系列PLC编程及应用第2版习题答案_第1页
1/19

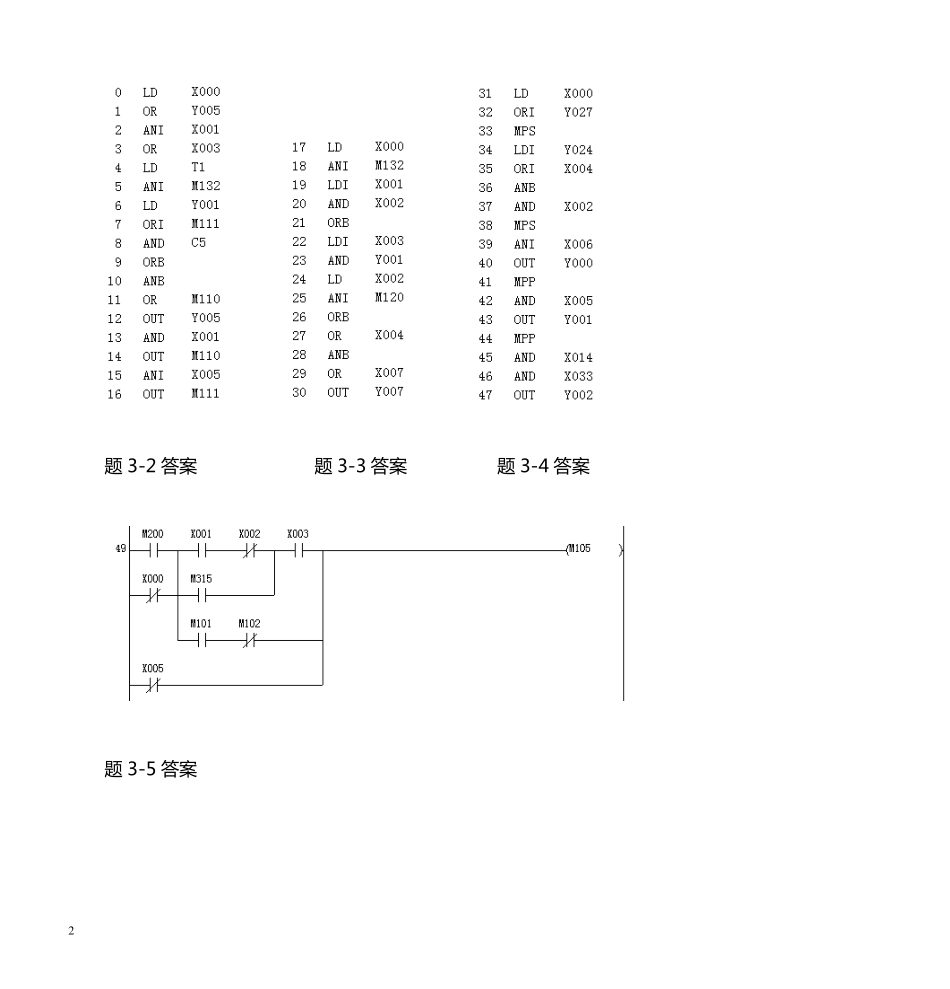

FX系列PLC编程及应用第2版习题答案_第2页
2/19

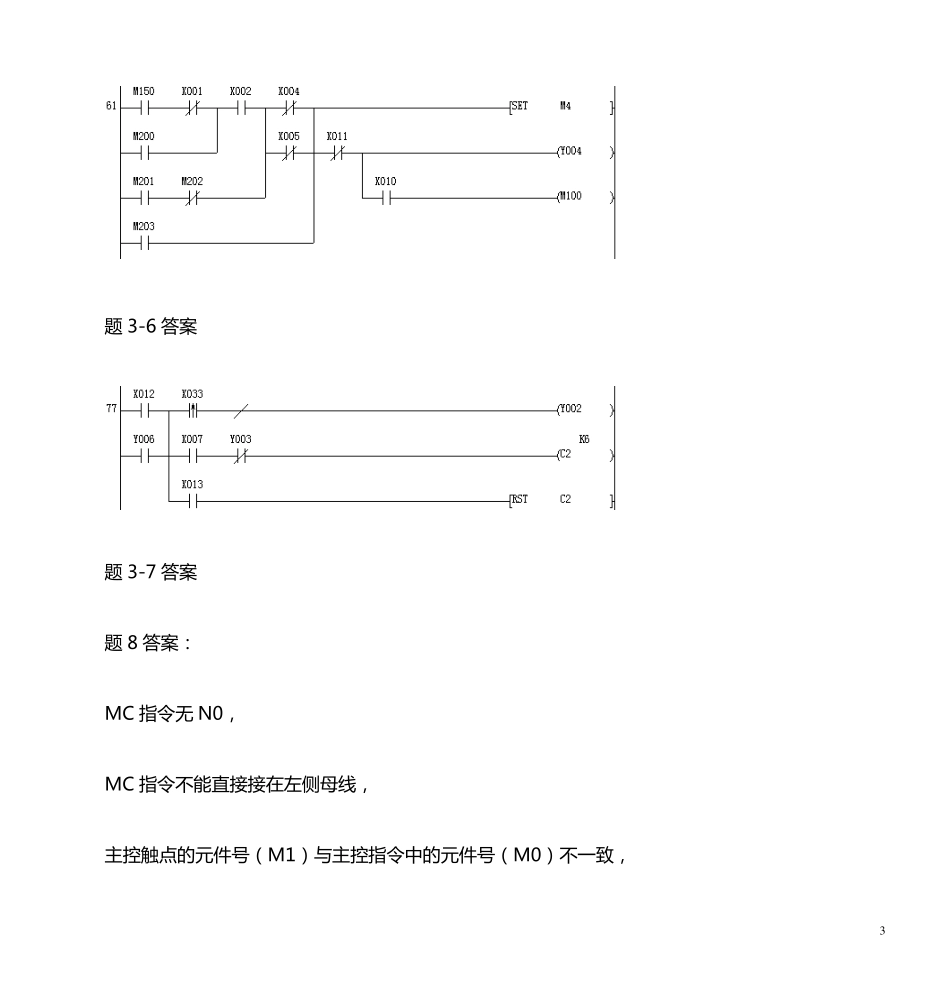

FX系列PLC编程及应用第2版习题答案_第3页
3/19
1 FX 系 列 PLC 编程及应用 第 3 章 习 题 答 案 1 题 的 答 案 : 1) 1, ON, 接 通 , 断 开 。 2) 1, ON, 通 电, 闭合, 得电工作。 3) 通 电, 接 通 , 断 开 。 4) 断 电, 断 开 , 接 通 , 0。 5) 断 开 , 由断 开 变为接 通 , 小于, 接 通 , 断 开 , 不变, 接 通 , 断 开 , 接 通 , 0。 6) 输入。 7) M8002, STOP, RUN, ON。 8) LDI。 9) 输入继电器, 输出继电器。 2 题 3-2 答 案 题 3-3 答 案 题 3-4 答 案 题 3-5 答 案 3 题 3-6 答 案 题 3-7 答 案 题 8 答 案 : MC 指 令 无 N0, MC 指 令 不 能 直 接 接 在 左 侧 母 线 , 主 控 触 点 的 元 件 号 ( M1) 与 主 控 指 令 中 的 元 件 号 ( M0) 不 一致, 4 MCR 中 的 操 作 数 应 为 N0, MCR 指 令 应 直 接 接 在 左 侧 母 线 上 , MCR 指 令 前 后 的 左 侧 母 线 不 能 连 在 一 起 ; X0 的 触 点 不 能 在 线 圈 的 右 边 , 梯 形 图 中 不 能 出 现 输 入 继 电 器 的 线 圈 , X9 的 元 件 号 不 是 八 进 制 数 ; 梯 形 图 中 出 现 了 Y0 的 两 个 线 圈 , T5 无 设 定 值 。 Y 0 的 线 圈 不 能 直 接 接 在 左 侧 母 线 上 。 题 3-9 答案 5 题 3-10 答 案 题 3-11 答 案 题 3-12 答 案 第 4 章 习 题 答 案 6 4-1 题 1) 源 , 目 标 , 变 址 2) D2, D3 3) 的 上升沿, 将(D0, D1) 4) D18, X20 5) X10, X17, 2 6) 二进制数, 十六进制数 7) 4, 0000, 1001 8) H4185, 16773, 1011 1110 0111 1011 9) 4185 10) 32 11) 均为 1 7 12) 二 , 十 13) P63 14) 满 足 , 指 针 P1 15) 相 反 16) FEND 17) SRET, IRET 18) T192, T199 19) 5 20) I201 21) 80 22) X5 23) 两倍 8 4-2 题 : 每 10s 将 Y0 的 状 态 翻 转 一 次 。 题 4-3 答案 题 4-4 答案 题 4-6 答案 题 4-7 答案 9 题 4-8 答 案 题 4-9 答 案 题 4-10 答 案 1 0 题 4-11 ...
