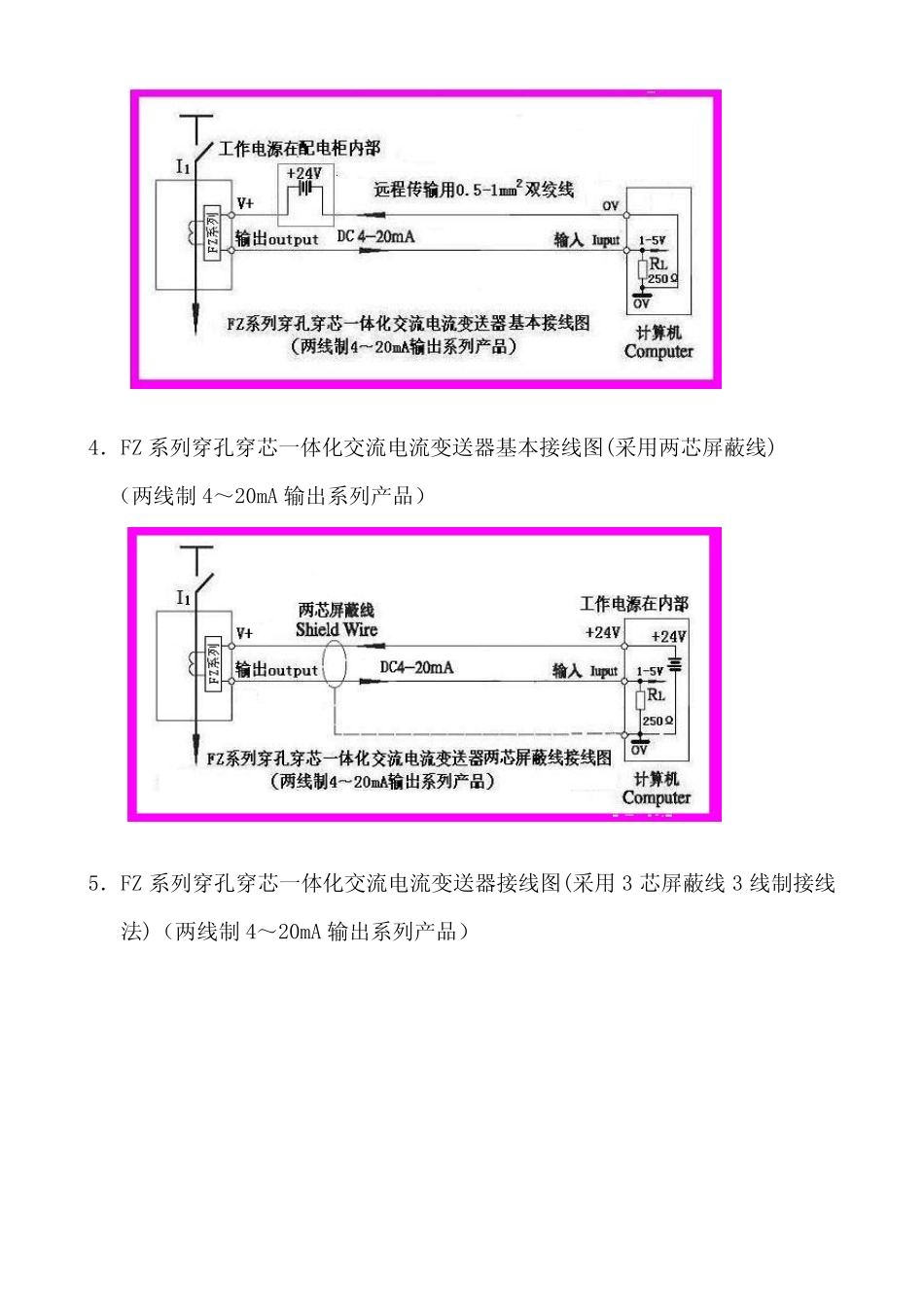

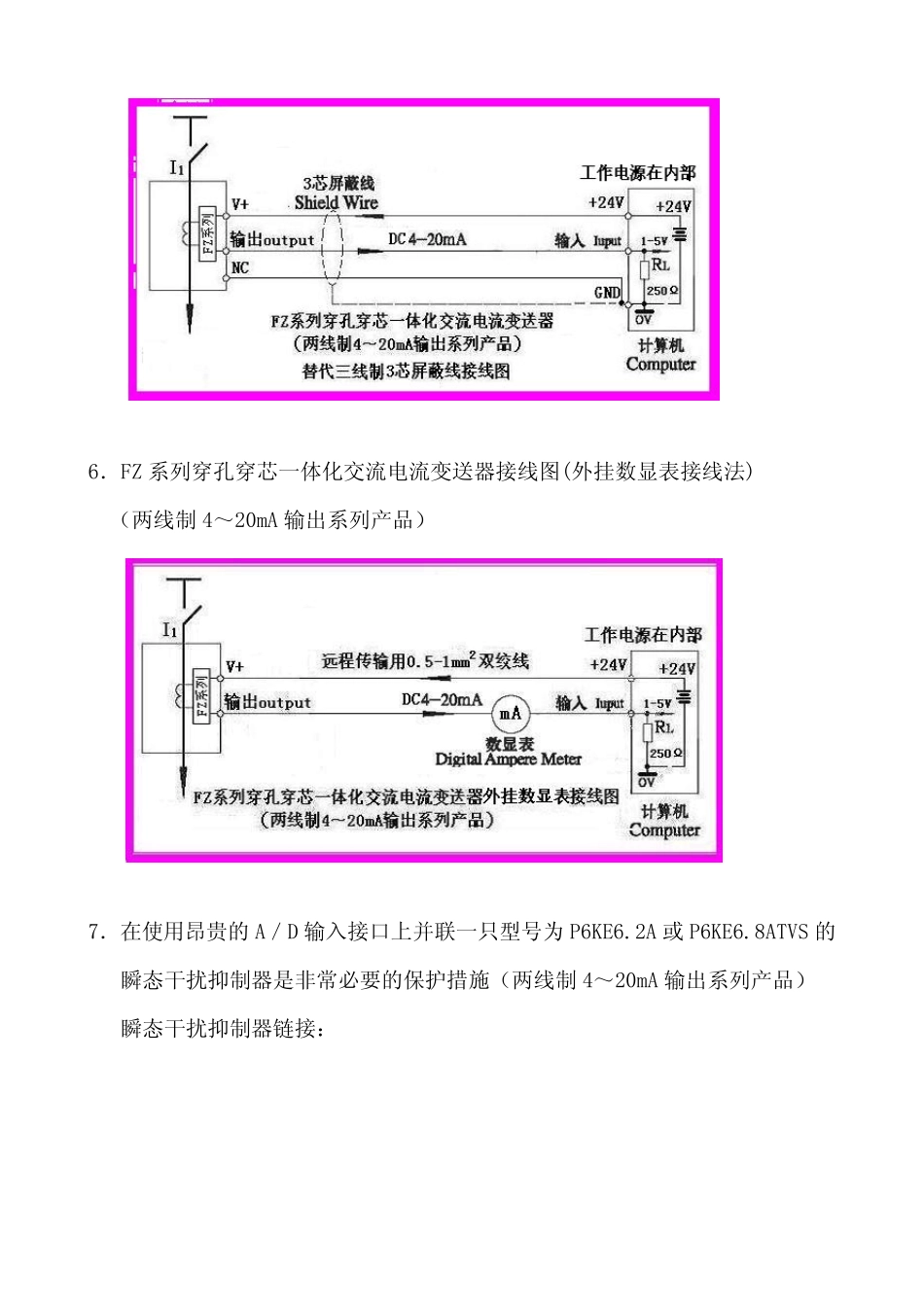

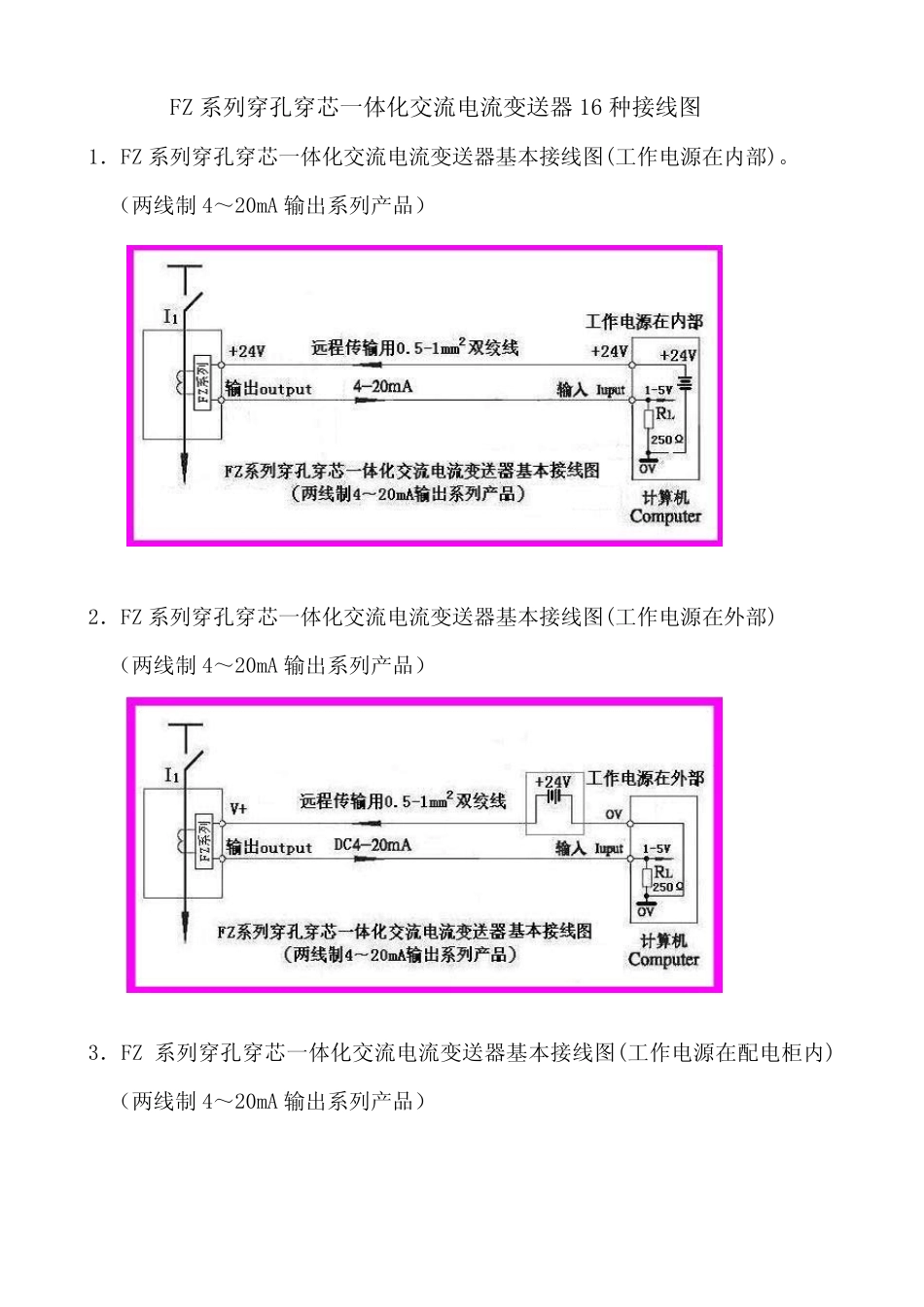

FZ 系列穿孔穿芯一体化交流电流变送器16 种接线图 1．FZ 系列穿孔穿芯一体化交流电流变送器基本接线图(工作电源在内部)。 （两线制 4～20mA 输出系列产品） 2．FZ 系列穿孔穿芯一体化交流电流变送器基本接线图(工作电源在外部) （两线制 4～20mA 输出系列产品） 3．FZ 系列穿孔穿芯一体化交流电流变送器基本接线图(工作电源在配电柜内)（两线制 4～20mA 输出系列产品） 4．FZ 系列穿孔穿芯一体化交流电流变送器基本接线图(采用两芯屏蔽线) （两线制 4～20mA 输出系列产品） 5．FZ 系列穿孔穿芯一体化交流电流变送器接线图(采用3 芯屏蔽线3 线制接线法)（两线制 4～20mA 输出系列产品） 6．FZ 系列穿孔穿芯一体化交流电流变送器接线图(外挂数显表接线法) （两线制 4～20mA 输出系列产品） 7．在使用昂贵的 A／D 输入接口上并联一只型号为 P6KE6.2A 或 P6KE6.8ATVS 的瞬态干扰抑制器是非常必要的保护措施（两线制 4～20mA 输出系列产品） 瞬态干扰抑制器链接： 8．FZ 系列穿孔穿芯一体化交流电流变送器在智能化监控柜的接线图(工作电源+24V 由控制柜内供给的两线制接线图纸) （两线制4～20mA 输出系列产品） 9．FZ 系列穿孔穿芯一体化交流电流变送器在智能化监控柜的接线图(工作电源+24V 由DCS 接口内部供给的两线制接线图纸 ) （两线制4～20mA 输出系列产品） 10．FZ 系列穿孔穿芯一体化交流电流变送器在智能化监控柜的接线图(需带动)载现场执行器的三线制接线图纸) （两线制4～20mA 输出系列产品） 11．FZ 系列穿孔穿芯一体化交流电流变送器在智能化监控柜的接线图(需带动负载现场执行器的两线制接线图纸) （两线制4～20mA 输出系列产品） 12．FZ 系列穿孔穿芯一体化交流电流变送器在智能化监控柜的接线图(N 路变送器共用+24V 工作电源由控制柜内供给的两线制接线图纸) （两线制4～20mA 输出系列产品） 13．FZ 系列穿孔穿芯一体化交流电流变送器在智能化监控柜的接线图（N 路变送器共用+24V 工作电源由 DCS 接口内部供给的两线制接线图纸) （两线制 4～20mA 输出系列产品） 14．传统控制柜配电柜改造成智能化控制柜配电柜,可以在原有的电力互感器二次5A 回采用ＦＺ９－５Ａ／４－２０（两线制）或ＦＺ９－6Ａ／４－２０（两线制）穿孔穿芯一体化交流电流变送器1 只。 (图为工作电源+24V 由控制柜内供给的两线制接线图纸) 15．传统控制柜配电柜改造成智能化控...
