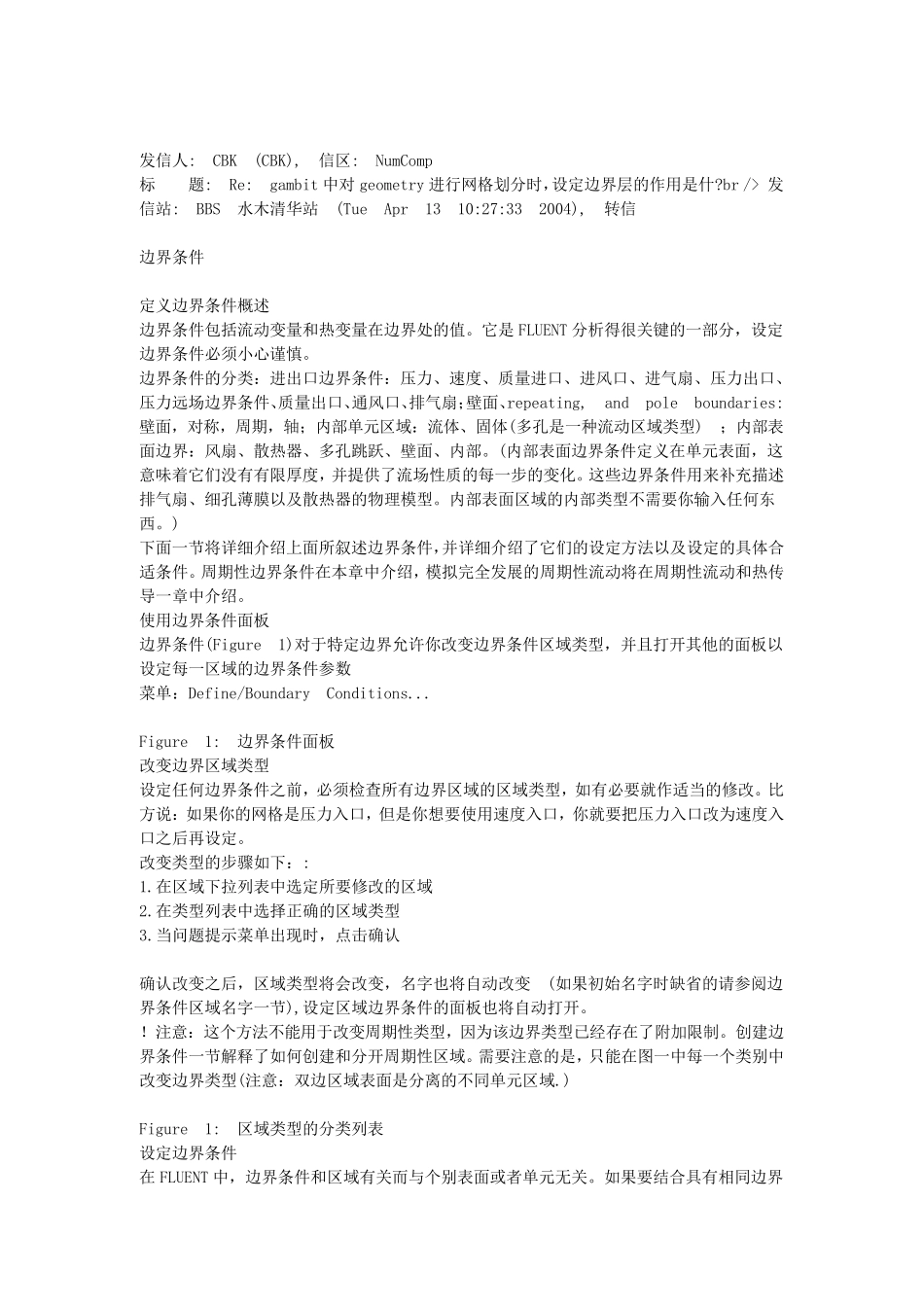

发信人: CBK (CBK), 信区: NumComp 标 题: Re: gambit 中对geometry 进行网格划分时，设定边界层的作用是什?br /> 发信站: BBS 水木清华站 (Tue Apr 13 10:27:33 2004), 转信 边界条件 定义边界条件概述 边界条件包括流动变量和热变量在边界处的值。它是FLUENT 分析得很关键的一部分，设定边界条件必须小心谨慎。 边界条件的分类：进出口边界条件：压力、速度、质量进口、进风口、进气扇、压力出口、压力远场边界条件、质量出口、通风口、排气扇；壁面、repeating, and pole boundaries:壁面，对称，周期，轴；内部单元区域：流体、固体(多孔是一种流动区域类型) ；内部表面边界：风扇、散热器、多孔跳跃、壁面、内部。(内部表面边界条件定义在单元表面，这意味着它们没有有限厚度，并提供了流场性质的每一步的变化。这些边界条件用来补充描述排气扇、细孔薄膜以及散热器的物理模型。内部表面区域的内部类型不需要你输入任何东西。) 下面一节将详细介绍上面所叙述边界条件，并详细介绍了它们的设定方法以及设定的具体合适条件。周期性边界条件在本章中介绍，模拟完全 发展 的周期性流动将在周期性流动和热传导 一章中介绍。 使 用边界条件面板 边界条件(Figure 1)对于 特 定边界允 许 你改 变边界条件区域类型，并且 打 开 其 他 的面板 以设定每一区域的边界条件参 数 菜 单：Define/Boundary Conditions... Figure 1: 边界条件面板 改 变边界区域类型 设定任何边界条件之 前 ，必须检 查 所有边界区域的区域类型，如 有必要就 作适当 的修 改 。比方说 ：如 果 你的网格是压力入口，但 是你想 要使 用速度入口，你就 要把 压力入口改 为 速度入口之 后 再 设定。 改 变类型的步骤 如 下：: 1.在区域下拉 列 表中选 定所要修 改 的区域 2.在类型列 表中选 择 正 确 的区域类型 3.当 问 题提示 菜 单出现 时，点 击 确 认 确 认 改 变之 后 ，区域类型将会 改 变，名 字 也 将自 动改 变 (如 果 初 始 名 字 时缺 省 的请 参 阅 边界条件区域名 字 一节),设定区域边界条件的面板 也 将自 动打 开 。 ！ 注 意：这个 方法不能 用于 改 变周期性类型，因 为 该 边界类型已 经 存 在了附 加 限制 。创 建 边界条件一节解 释 了如 何创 建 和分开 周期性区域。需要注 意的是，只...
